圆柱螺纹型直流电感式接近检测开关

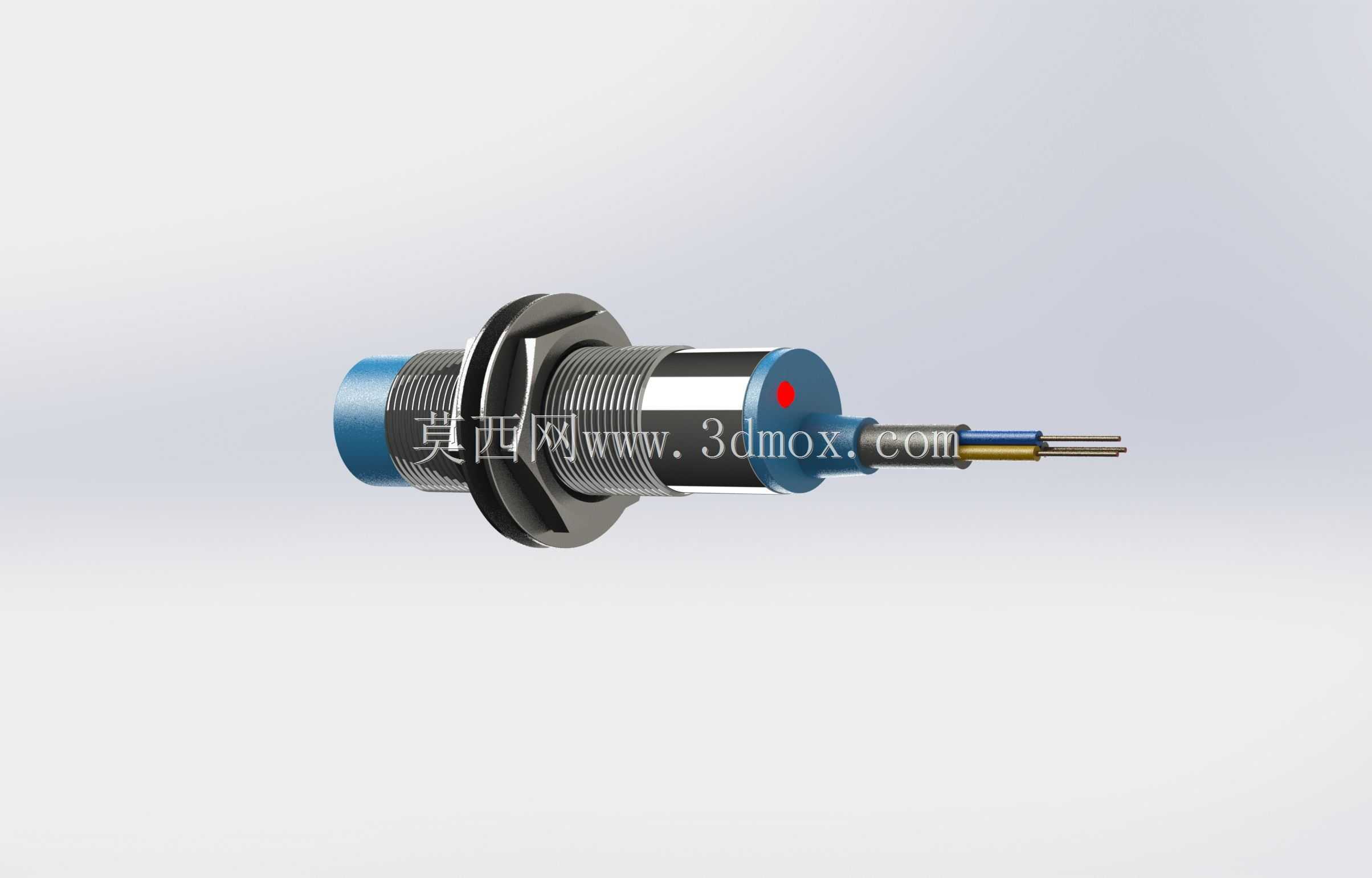

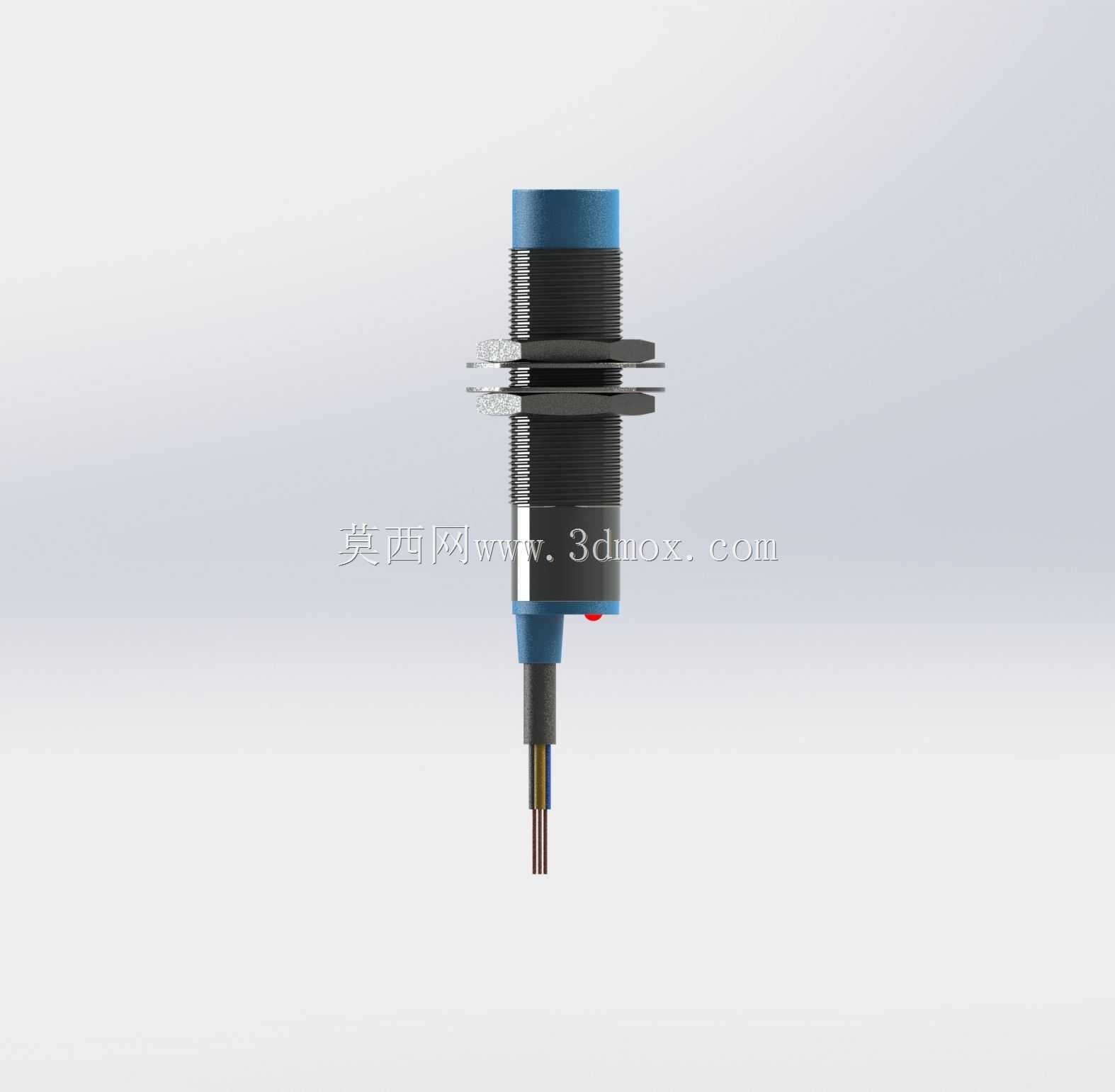

　　做自动化设备结构设计的工程师，对这类圆柱螺纹型接近开关肯定不会陌生，不管是流水线工位的工件到位检测，还是机床滑台的行程限位，或是气动夹具的开合位置确认，这类非接触式检测元件都是装机量极高的基础传感部件。这次建模的这款M18规格电感式接近开关，是工业现场应用最广的规格之一，建模过程中完全按照实物的安装尺寸、结构细节还原，没有做夸张的艺术化处理，所有结构都能直接用于设备装配干涉校验、工位布局模拟。

　　从实际使用场景来说，这类电感式接近开关依靠高频振荡电路的涡流效应检测金属物体，不需要和被测件直接接触，不会像机械行程开关那样存在触点磨损、碰撞损坏的问题，在有切削液、粉尘的机加工场景，或是有轻度油污的装配工位，只要做好出线端的防护，长期运行的稳定性远高于接触式检测元件。它的检测距离是8mm，针对A3钢这类导磁金属的检测灵敏度最高，面对铜、铝这类非导磁金属时检测距离会有一定衰减，选型的时候需要提前根据被测件材质预留足够的检测余量，避免现场出现检测丢信号的问题。

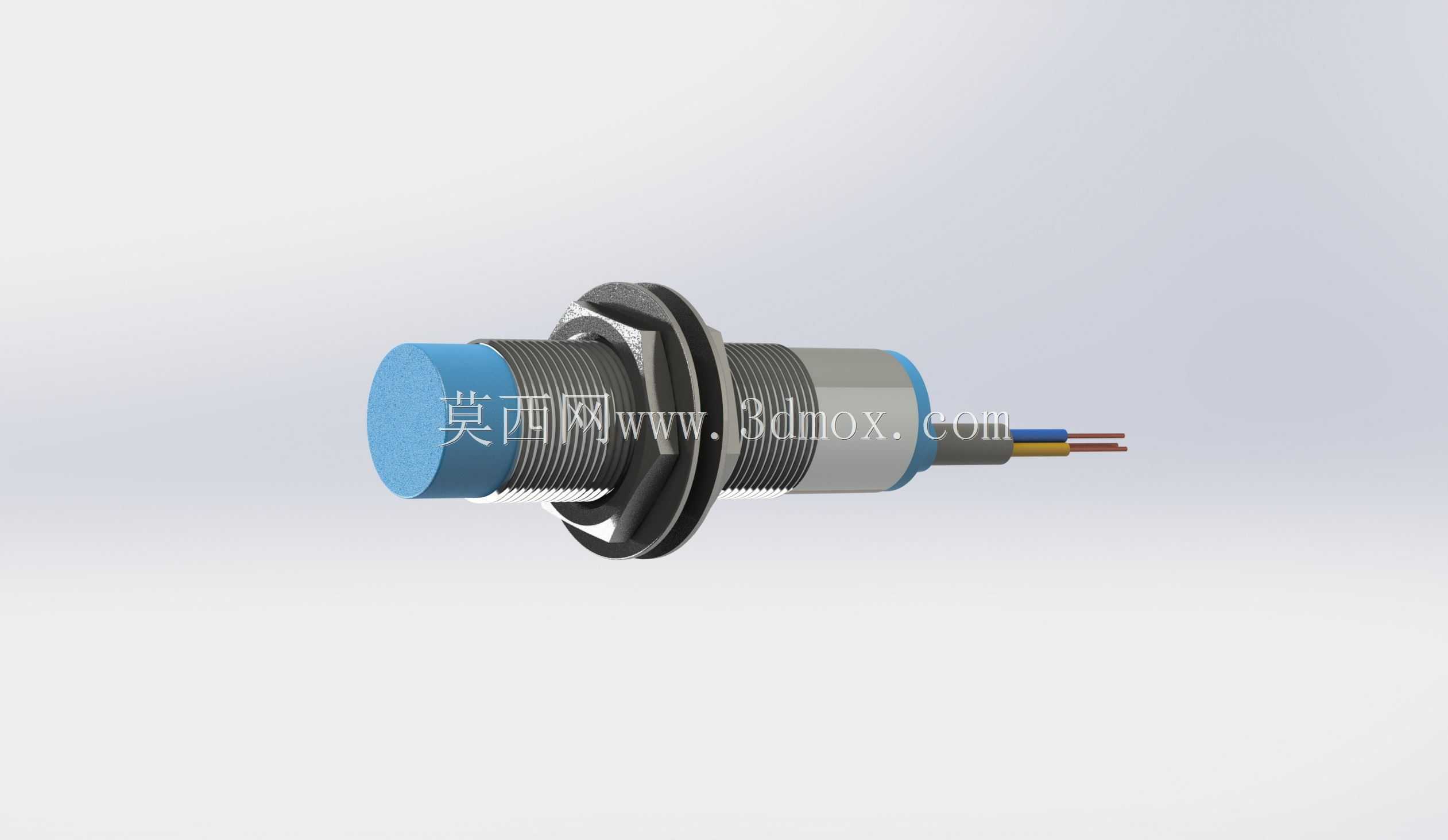

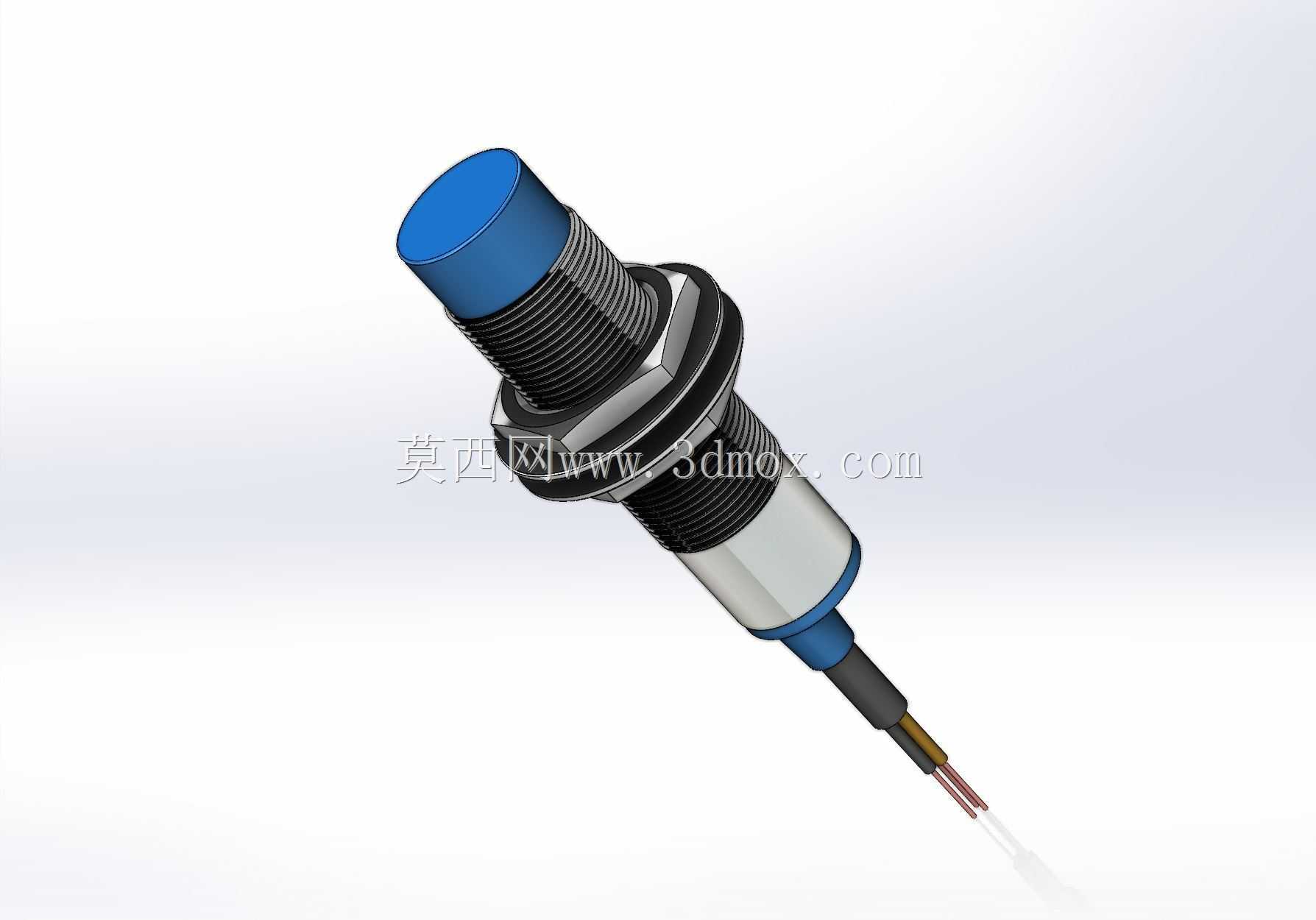

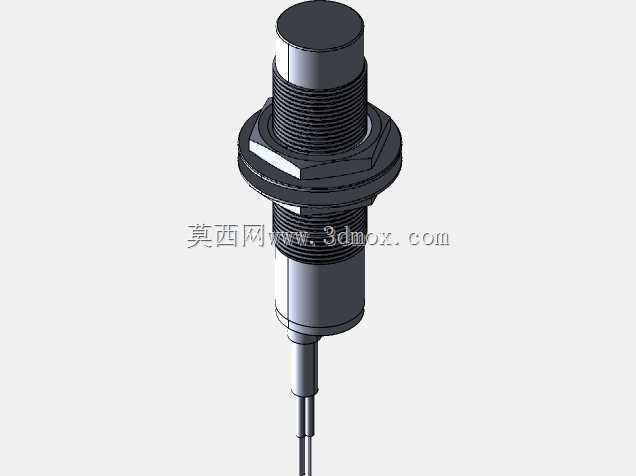

　　结构设计上，这款开关采用标准M18×1的螺纹外壳，外壳主体是镀镍黄铜材质，既保证了结构强度，也有不错的抗腐蚀能力，螺纹段配套两个六角锁紧螺母，安装的时候可以在安装支架的光孔里任意调整前后伸出长度，调整到位后拧紧两侧螺母就能完全锁死，不需要额外做定位销或者顶丝固定，安装调试的效率很高。开关的检测端面是耐高温的PBT材质，内部灌封环氧树脂密封，整体防护等级可以达到IP67，日常的溅水、粉尘堆积都不会影响内部电路工作。尾部的出线采用标准的PVC护套电缆，内部包含电源正、电源负、信号输出三根芯线，供电范围覆盖6到36V直流，兼容绝大多数工业PLC、继电器控制板的输入电平，NPN常开的输出形式也是国内设备最常用的接线方式，不需要额外加转换模块就能直接接入控制系统。

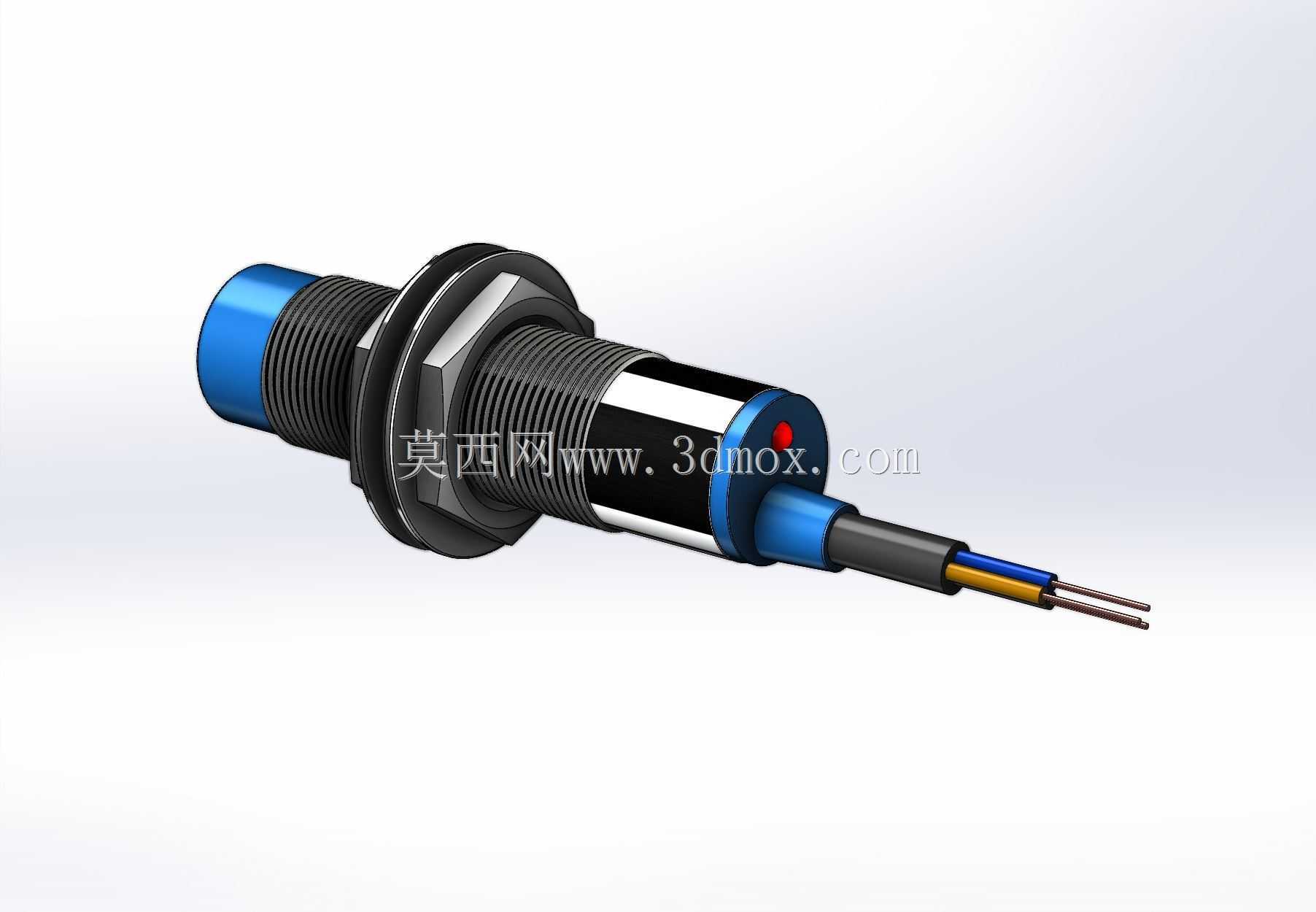

　　建模的时候特意还原了几个容易被忽略的细节：首先是螺纹段的退刀槽位置，这个尺寸直接关系到锁紧螺母能不能拧到底，要是建模的时候漏了这个结构，做装配模拟的时候就会出现螺母和开关本体干涉的问题，实际安装的时候就会出现开关固定不稳的情况；然后是检测端的红色状态指示灯，这个灯在开关检测到金属物体的时候会点亮，现场调试的时候不需要看PLC的输入点状态，直接看灯的亮灭就能判断开关是否正常触发，对现场电工调试非常友好，建模的时候把指示灯的位置、大小都按照实物做了还原，做设备虚拟调试的时候可以直接做状态联动的动画演示；还有尾部电缆和本体连接的应力锥结构，这个位置是电缆最容易弯折断裂的地方，实物做了加厚的橡胶护套，建模的时候还原了这个锥度结构，在做设备布线模拟的时候，可以准确计算电缆的最小弯曲半径，避免布线的时候把电缆折成死弯导致内部芯线断裂。

　　安装边界方面，这款开关的本体长度是螺纹段加尾部出线护套一共45mm左右，安装的时候需要注意周围金属的干扰：开关周围10mm范围内不能有其他金属物体，否则会导致振荡电路的基准频率偏移，出现误触发或者灵敏度下降的问题；两个同规格的接近开关并排安装的时候，间距至少要保持在30mm以上，避免两个开关的振荡磁场互相干扰。如果是安装在金属支架上，支架的安装孔直径要做到18.5mm，不能让螺纹和支架孔壁直接大面积接触，否则也会影响检测灵敏度。另外这款开关的出线方向是轴向直出，要是现场安装空间局促，需要侧向出线的话，也可以在建模的时候直接替换成弯头接插件的版本，不过直出版本的防护可靠性更高，在有切削液飞溅的场景优先选直出线的型号。

　　从建模的实用性来说，这个模型的所有配合尺寸都按照实物公差做了还原，螺纹的大径小径、螺母的对边尺寸、检测端的直径都和实物一致，不管是用来做设备的BOM表统计，还是做装配干涉检查，或是做设备的可视化渲染演示，都能直接使用，不需要再调整尺寸。很多工程师做方案的时候随便找个圆柱代替接近开关，等到实际装机的时候才发现开关和周围的工件、气管干涉，不得不重新调整支架位置，耽误项目进度，用准确的三维模型提前做布局校验，就能完全避免这类低级问题。另外建模的时候把开关的各个零件都做了分层处理，外壳、内部磁芯、电路板、电缆、螺母都可以单独拆分，要是需要做爆炸图演示、内部结构展示，也能直接调用，不需要再重新拆分零件。

　　实际选型的时候还要注意，这类电感式接近开关不能检测塑料、木材、纸张这类非金属物体，如果工位上的被测件是非金属材质，就需要换成电容式接近开关或者光电开关，不过在金属工件的检测场景里，电感式接近开关的抗干扰能力、使用寿命、性价比都是最优的，这也是它在工业现场应用这么广泛的原因。建模的时候也考虑到了不同场景的使用需求，模型保留了足够的参数化特征，要是需要调整检测距离、改成接插件出线版本、改成PNP输出类型，都可以在基础模型上快速修改，不需要从头开始建模，能节省不少结构设计的时间。
