ADXL335三轴加速度传感模块结构设计

　　做小型运动检测类设备的结构集成时，选对加速度传感模块的安装适配方案，能省掉后期大量的调试返工时间，这款ADXL335三轴加速度模块的三维结构，就是针对嵌入式集成场景做的全尺寸还原，能直接导入设备装配体做干涉校验。先从实际应用场景说，这类模块常被用在小型四轴飞行器的姿态初检、可穿戴运动设备的动作捕捉、工业小型设备的振动超限预警、玩具机器人的倾斜检测环节，不同场景对安装边界的要求差异很大——比如装在穿戴设备里时，模块整体厚度不能超过3mm，边缘不能有突出的焊盘毛刺刮蹭外壳；装在工业设备振动检测点时，四个安装孔的同轴度要保证M2螺丝能顺利穿过，不会因为孔位偏差导致模块受安装应力影响检测精度。

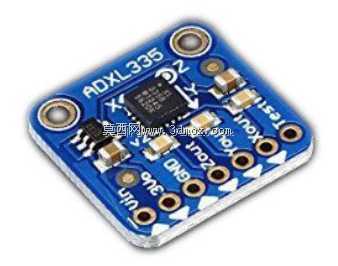

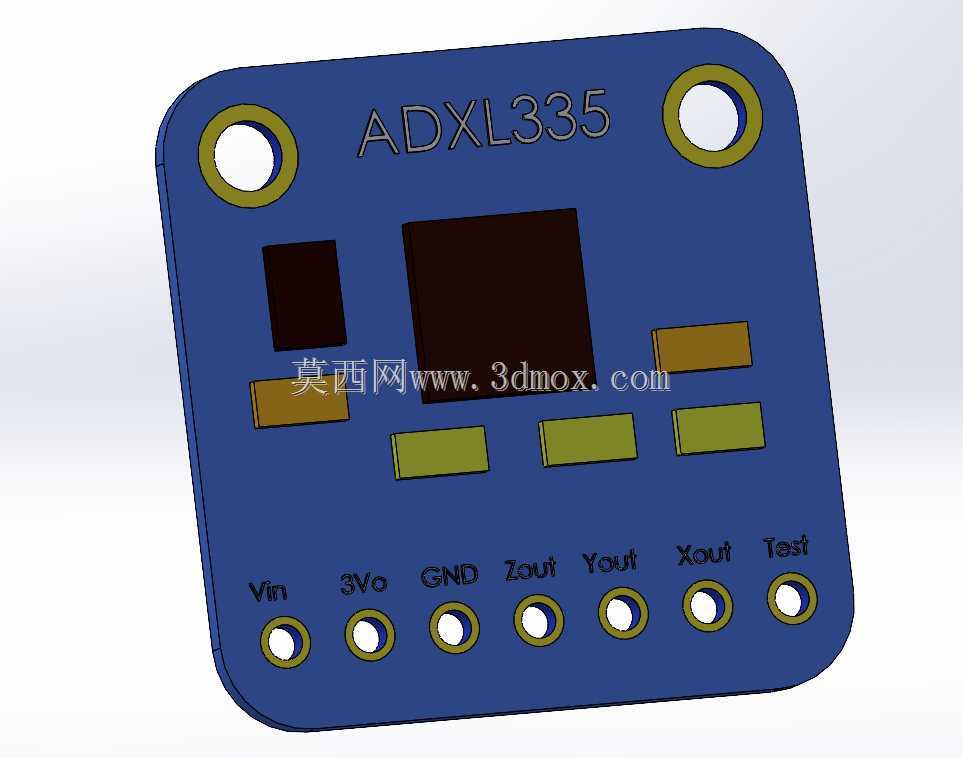

　　再看模块本身的功能特性，它是模拟量输出的三轴加速度检测单元，三个轴向的检测方向在PCB丝印上做了明确标识，X、Y、Z轴的指向对应芯片的检测轴向，结构设计时完全还原了丝印的位置标识，做装配时不用反复核对芯片 datasheet 就能快速确认安装方向。模块上的主芯片、外围阻容元件、电源滤波电容都做了1:1的结构还原，每个元件的高度、占位都和实物一致，导入装配体后能准确模拟元件和周边结构的间隙，比如做模块上方的屏蔽罩设计时，能直接根据最高元件的高度预留0.2mm的安全间隙，不用反复打样调整屏蔽罩的冲压深度。

　　设计思路上，这个模块的结构完全遵循实际量产的PCB模组设计逻辑，四个角的安装孔做了金属化过孔的结构还原，孔位的中心距严格匹配通用小型传感模块的安装孔距标准，不管是用铜柱固定在设备内部支架上，还是直接焊接在母板上，都能保证定位准确。模块边缘的排针焊盘位置也做了精准还原，排针伸出PCB的长度、焊盘的尺寸都和实物一致，做母板的接插件对位时，能直接在装配体里模拟排针对接的状态，避免出现排针和母板焊盘错位、排针长度不够导致焊接虚接的问题。

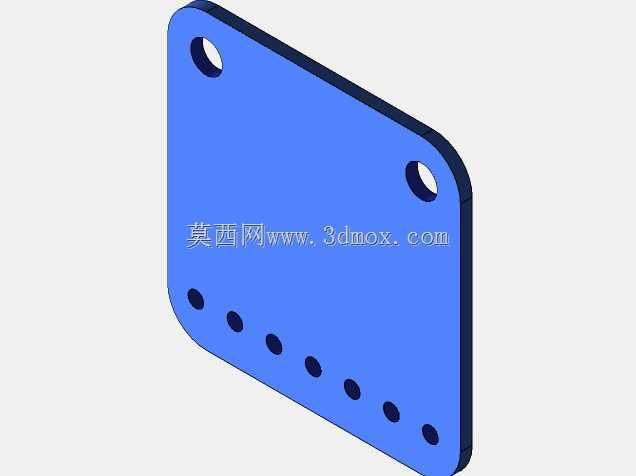

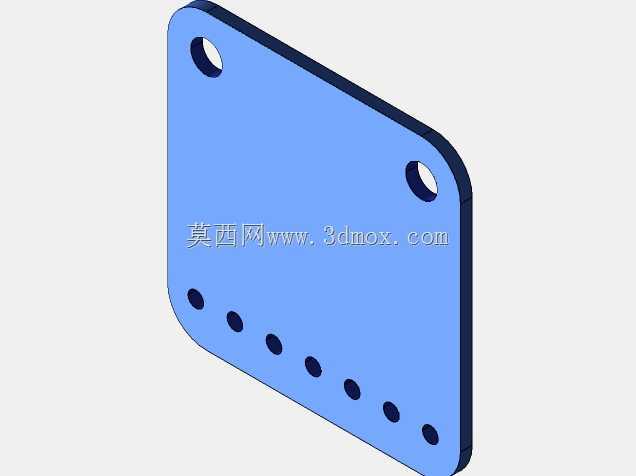

　　外形尺寸与安装边界这块，模块整体是正方形PCB结构，四个角做了圆弧过渡，避免安装时尖角刮伤导线或者操作人员。PCB的板厚还原了常规1.6mm的玻纤板厚度，表面的阻焊层、丝印层的凹凸质感在结构里做了简化处理，但不影响整体尺寸校验。需要注意的是，模块上的主芯片表面有金属屏蔽盖，屏蔽盖的高度比周边阻容元件高0.8mm左右，做结构避让时不能只参考阻容元件的高度，必须给屏蔽盖预留足够的空间，尤其是当模块紧贴外壳内壁安装时，要避免外壳压到屏蔽盖导致芯片受力损坏。另外模块的信号输出排针在PCB的一侧，排针的引脚间距是标准2.54mm，做接线或者接插件设计时，要在排针外侧预留至少5mm的接线空间，方便导线插拔或者接插件对接，不会因为空间不足导致接线弯折过度出现断线问题。

　　在做设备集成的结构校验时，还要考虑模块的走线空间，模块下方如果要走其他信号线，要避开模块底部的焊盘位置，防止导线绝缘层被焊盘棱角磨破造成短路。如果是在振动较强的设备上使用这个模块，安装时除了四个角的固定螺丝，最好在模块和安装支架之间垫一层薄的丁腈橡胶垫，橡胶垫的厚度控制在0.5mm左右，既能缓冲高频振动对检测精度的影响，也能避免PCB和金属支架直接接触造成短路。这个三维结构把模块上所有元件的占位都做了还原，不管是做外壳设计、安装支架设计还是母板布局，都能直接调用做干涉检查，不用自己再对着实物测量尺寸，能大幅缩短结构设计的周期，减少打样时出现的尺寸不匹配问题。
