M18螺纹电感式接近传感器结构设计

　　在自动化产线的位置检测环节，这类M18规格的电感式接近传感器是出镜率极高的检测元件，从输送线的工件到位判定、机床夹具的夹紧位置确认，到自动化装配工位的零件有无检测，几乎所有需要非接触式金属位置反馈的场景都能见到它的身影。和光电式传感器不同，电感式接近传感器完全依靠电磁场变化识别金属被测物，不受车间内的切削液飞溅、粉尘附着、光线干扰影响，在机加工、焊接、冲压这类工况相对恶劣的生产场景里，长期运行的稳定性要比光电检测方案高出不少。

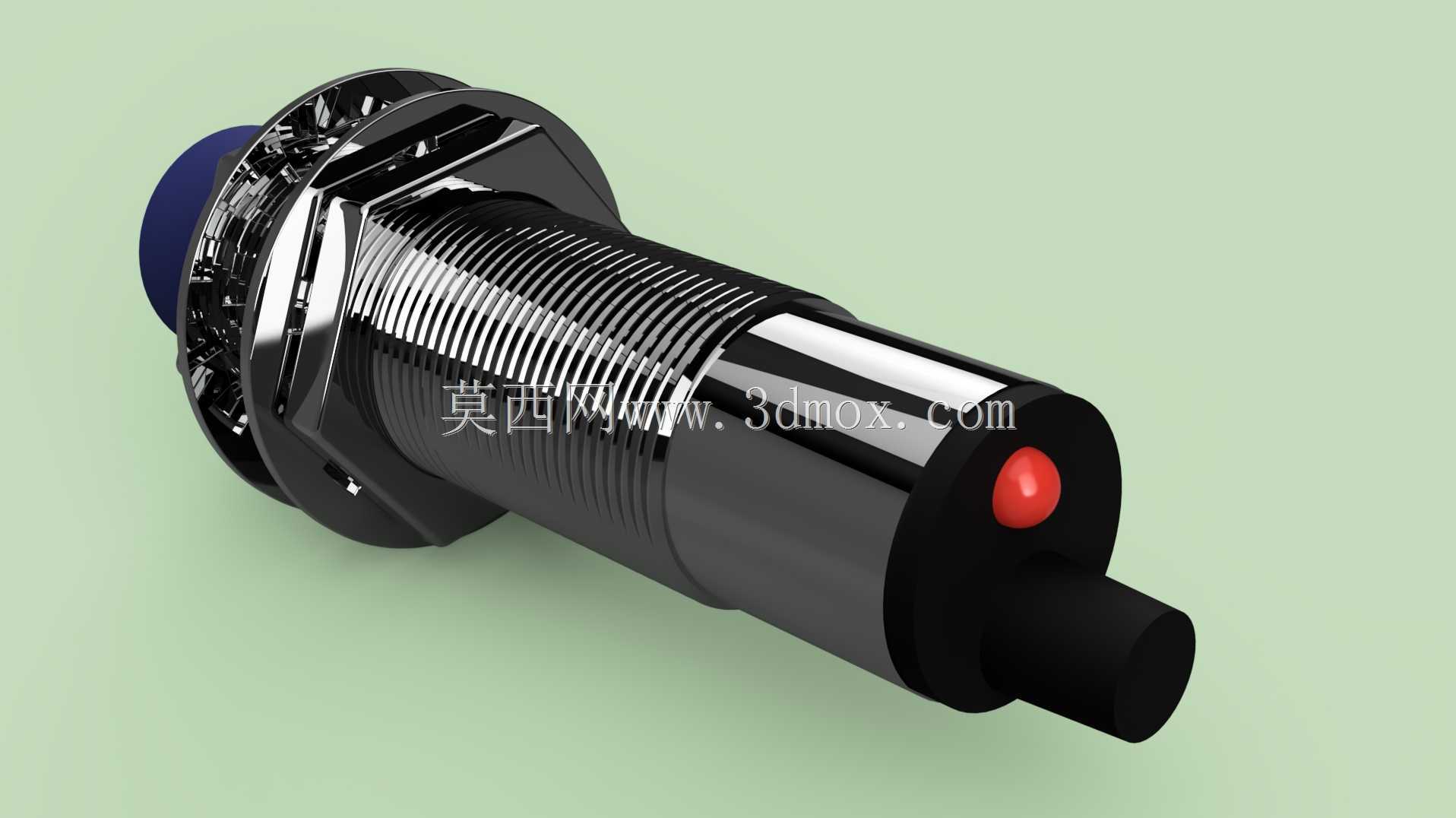

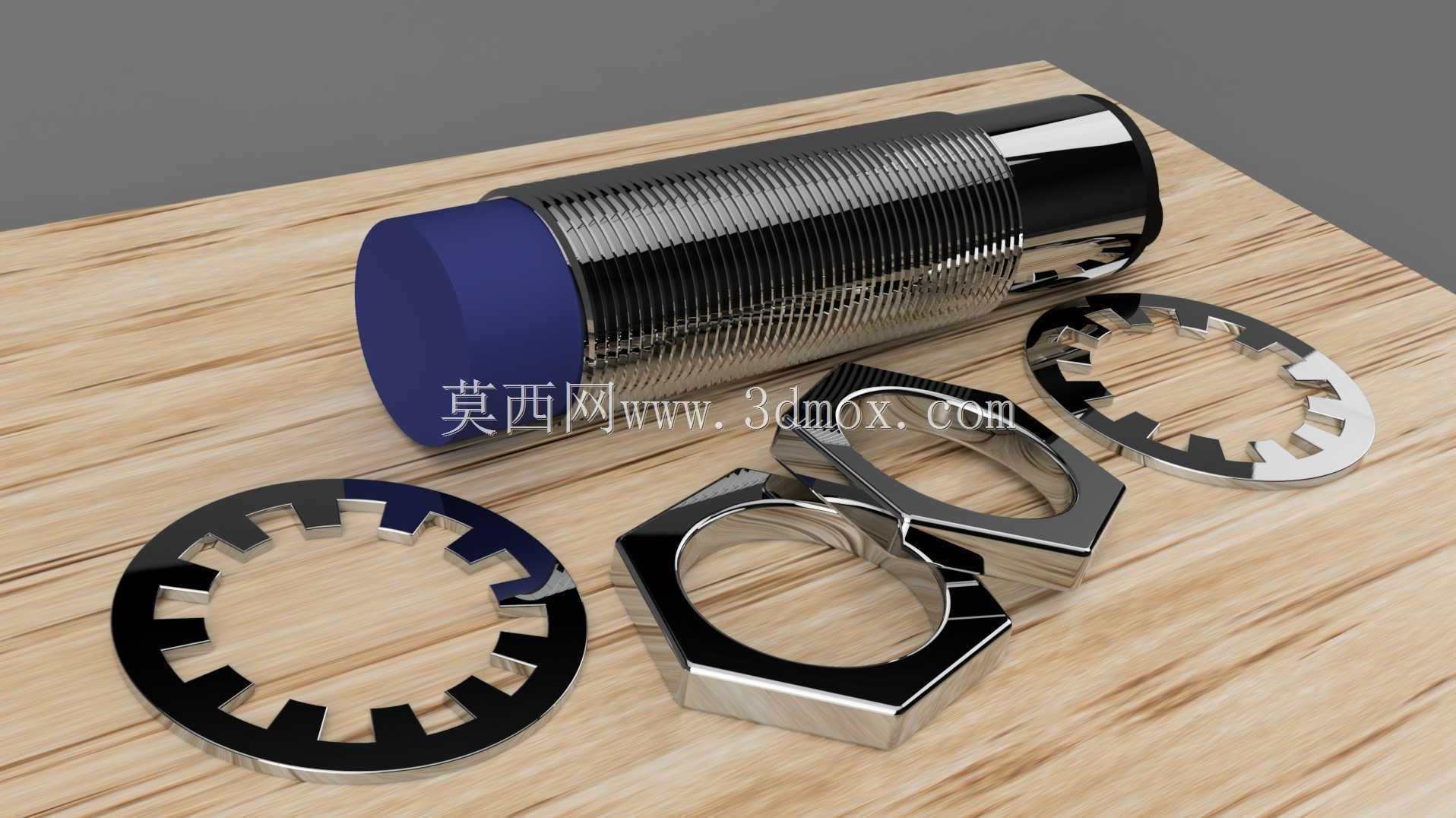

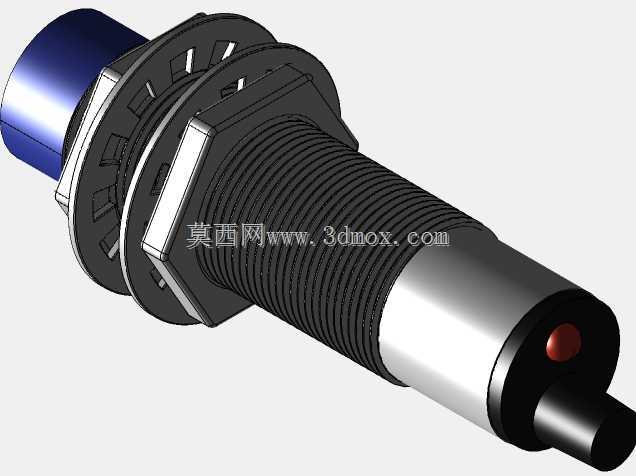

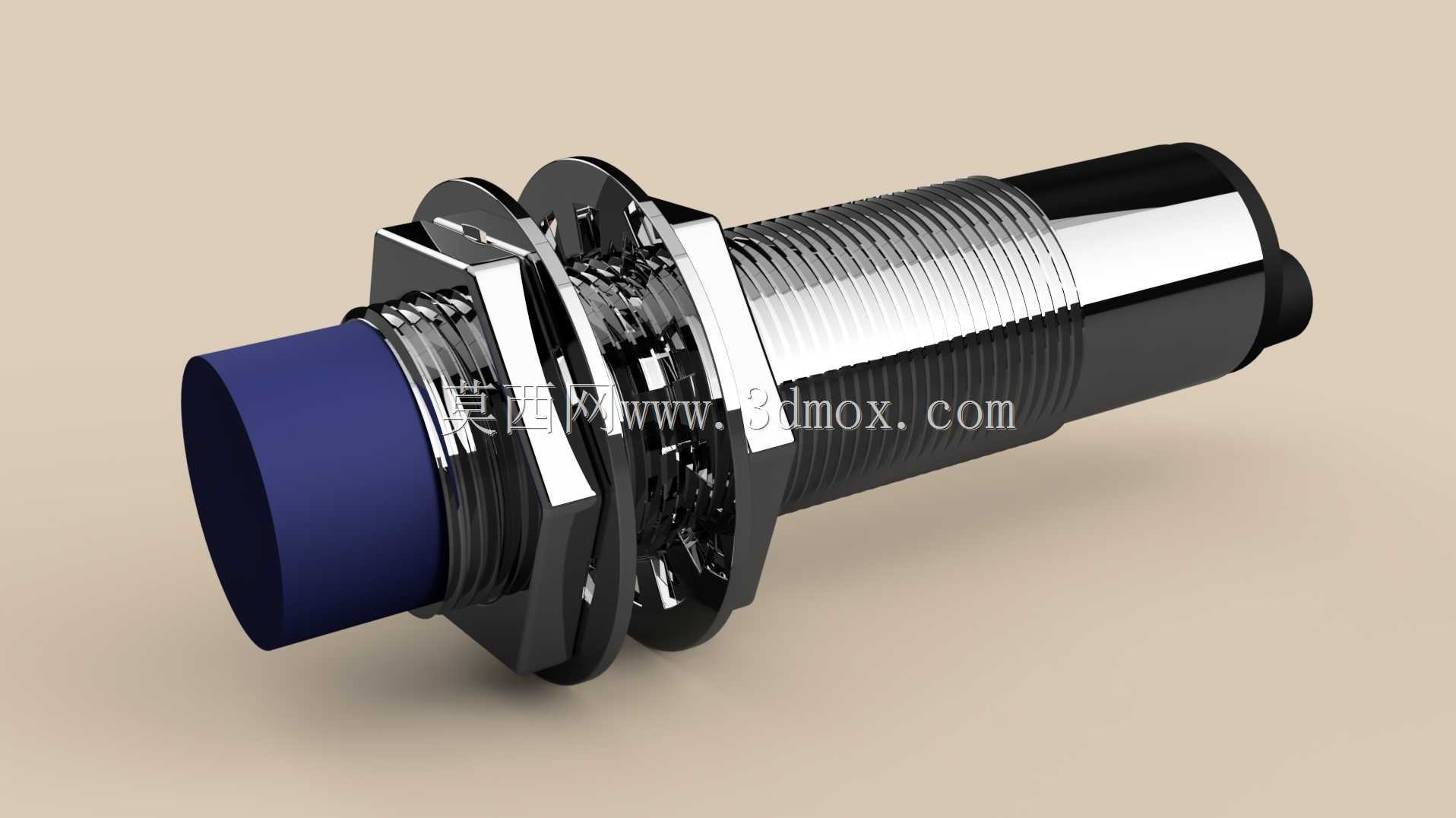

　　这次建模的这款传感器本体采用标准M18外螺纹结构，整体本体长度控制在80mm以内，感应端采用深蓝色工程塑料封装作为感应面保护层，尾部做了收束结构方便出线连接。建模过程中没有做过度的结构简化，本体外壳的滚花纹理、螺纹段的标准牙型都按照实际加工尺寸还原，配套的安装附件也全部做了等比例建模：包含两个标准M18六角锁紧螺母，用来在安装支架上调整传感器的伸出长度、锁紧固定位置；还有两个不同形式的止动垫圈，一个是外多齿止动垫圈、一个是内齿锁紧垫圈，分别对应不同振动等级的安装场景——在冲床、锻压设备这类振动较大的设备上安装时，配合止动垫圈可以避免设备长期运行导致螺母松动，出现检测位置偏移的问题。

　　从设计逻辑上看，这款传感器的结构完全贴合工业现场的安装习惯：M18的螺纹规格是行业通用的安装尺寸，不管是设备原厂预留的安装孔位，还是后期技改加装的支架，只要是标准M18的安装孔都可以直接适配，不需要额外做转接件。感应端的端面做了轻微的倒角处理，安装时穿过安装孔不会刮伤孔壁，也能避免安装过程中磕碰损伤感应面。本体外壳的金属部分采用镀镍处理的结构，建模时还原了金属表面的细微纹理，和实际产品的金属质感保持一致；配套的六角螺母对边尺寸严格按照M18螺纹的标准紧固件尺寸制作，现场安装时用普通的27号开口扳手就可以完成锁紧操作，不需要特制工具。

　　实际选型使用时，这类传感器的安装有几个需要注意的边界条件：首先是两个相邻传感器的安装间距，因为同规格电感式传感器的电磁场会互相干扰，并排安装时至少要留出一倍以上的本体直径间距，避免出现误触发；其次是传感器周围的金属遮挡，螺纹段后方的金属支架不能过度贴近感应面，否则会改变电磁场分布，缩短有效检测距离。建模时把这些安装相关的结构细节都做了还原，比如螺纹段的有效长度足够支持不同厚度的安装板固定，锁紧螺母的厚度也和标准件一致，做设备布局仿真时可以直接调用这个模型，不需要再额外调整安装间隙。

　　和早期的干簧管位置开关相比，电感式接近传感器没有机械触点，不存在触点磨损、弹跳的问题，开关响应速度可以达到微秒级，完全能跟上高速产线的工件运行速度。这款18mm外径的传感器属于行业里的通用规格，检测距离通常在5-8mm区间，足够覆盖绝大多数常规金属工件的位置检测需求，不需要刻意追求长检测距离的特殊型号，备件通用性也更强，工厂维护时不需要储备特殊规格的备件，普通的M18接近传感器就可以直接替换。

　　建模过程中对各个零件的配合公差也做了考量，螺母和本体螺纹的配合间隙、垫圈的内孔尺寸都按照实际装配公差设置，做装配模拟时不会出现干涉问题，不管是用来做设备的三维布局演示，还是做安装工装的设计参考，都可以直接使用。感应面的塑料端盖和金属本体的衔接处做了台阶定位结构，和实际产品的封装结构一致，能直观看到传感器的装配逻辑，对于刚接触工业传感器选型的结构设计人员来说，也能通过这个模型快速理解这类传感器的安装固定方式，避免在设计安装支架时出现尺寸不匹配的问题。
