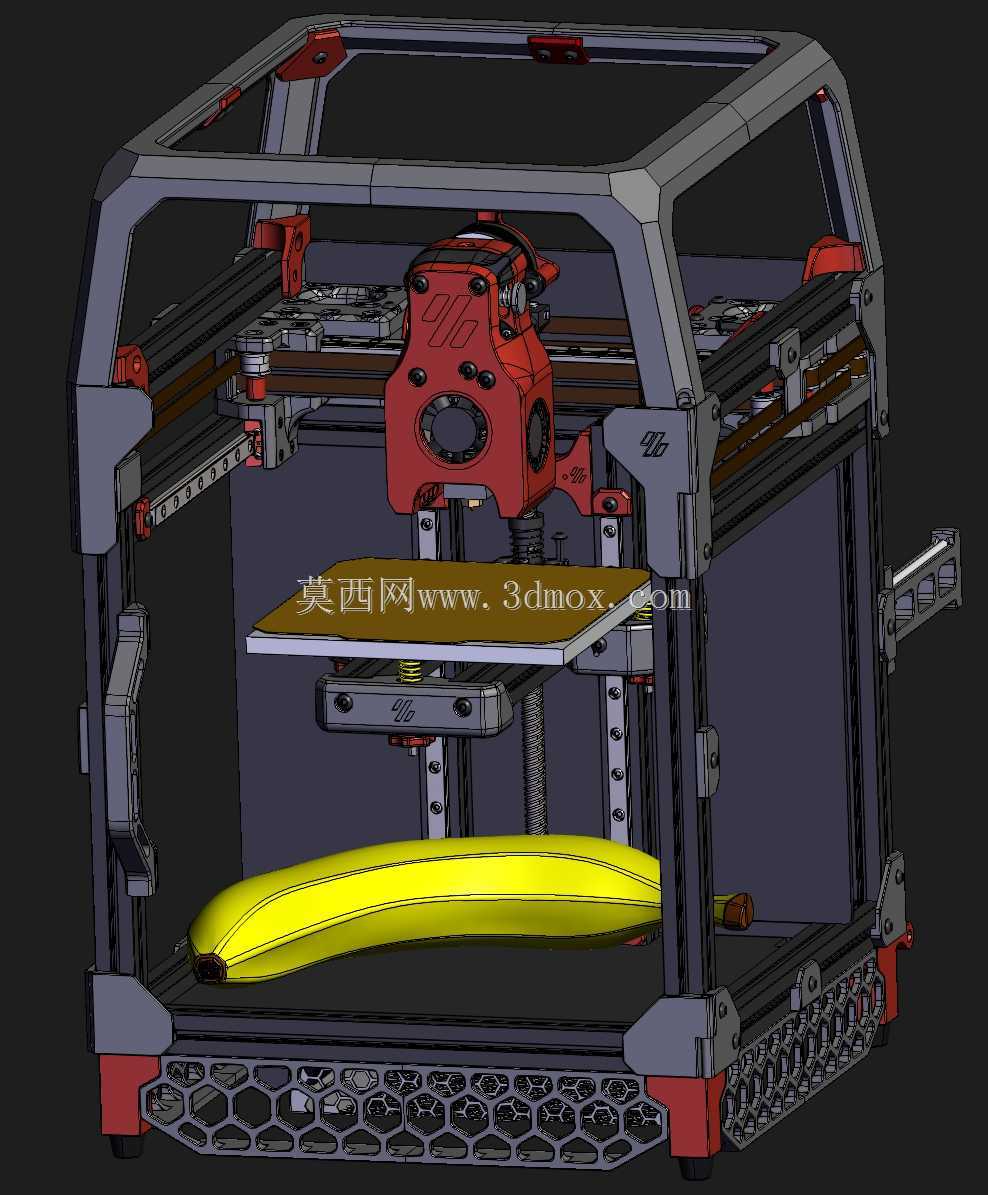

Voron0.1紧凑型桌面级FDM3D打印机结构

　　这款紧凑型桌面级熔融沉积成型设备，核心定位是面向个人创客、小型工作室的小尺寸精密制件快速成型场景，相比同规格的商用桌面机型，在结构紧凑度、运动刚性、打印精度的平衡上做了针对性的工程优化。从整机框架布局来看，设备采用铝型材拼接的箱式承载结构，底部框架预留了标准的电子元件安装位，可容纳主控板、电源、散热模组等核心电气部件，框架边角采用一体化角件连接，相比传统的角码拼接方式，既减少了连接间隙带来的装配误差，也提升了整机框架的抗扭刚性，避免高速运动时框架共振导致的打印层纹问题。运动系统采用CoreXY运动结构，相比传统的十字轴运动方案，将X、Y轴的驱动电机固定在机身框架上，大幅减轻了运动喷头组件的负载重量，

　　能够在更高的运动加速度下保持运动平稳性，有效提升小尺寸制件的打印效率；X、Y轴的传动采用同步带加线性导轨的组合，导轨安装面在设计时预留了修配余量，装配时可通过塞尺调整导轨平行度，保证运动过程中无卡滞、无旷量，传动同步带采用了背部带钢丝的增强型同步带，长期运行下的拉伸变形量控制在0.1%以内，减少了长期使用后的精度衰减。Z轴传动采用单精密丝杠搭配双侧直线导轨导向的结构，丝杠的安装座采用了浮动式设计，可自动补偿丝杠与安装面的同轴度误差，避免Z轴运动时出现卡顿、层纹不均的问题，热床平台采用了轻量化的铝板加磁吸弹簧钢片的组合，既保证了平台加热时的温度均匀性，也方便打印完成后直接取下钢片弯折取件，

　　平台调平结构采用多点手动调平加自动调平探针的组合，探针安装在喷头组件侧方，打印前可自动完成多点网格探测，补偿平台平面度误差，保证首层打印的附着力。整机的外框预留了透明封板的安装槽位，用户可自行加装亚克力或PC封板形成封闭成型腔，打印ABS、ASA等易翘曲的工程材料时，可维持腔体内温度稳定，减少制件因温度骤变产生的翘曲、层间剥离问题；喷头组件采用了轻量化的近程挤出结构，挤出轮采用硬质合金加工，齿形经过优化，可稳定夹持1.75mm直径的各类打印耗材，减少耗材打滑导致的出丝不均问题，喷头加热块最高支持300℃工作温度，可兼容PLA、PETG、ABS、TPU、PC等多种常见的3D打印耗材，喉管部分采用了钛合金隔热加双风道散热的结构，

　　可有效避免耗材在喉管内提前熔化导致的堵头问题。从安装边界来看，整机的占地面积仅相当于一张A4纸张大小，可直接放置在普通桌面使用，不需要额外的专用工作台，机身顶部预留了走线槽和提手安装位，方便设备移动和后期维护走线，框架上的所有安装孔位都采用了标准的M3、M5螺纹规格，用户可根据自身需求加装自动供料系统、摄像头、LED照明、空气过滤等扩展模组，不需要对原有框架做破坏性改装。在实际应用场景中，这款设备可用于手办模型制作、小型功能零件打样、工装夹具快速制作、教学实验演示等场景，相比工业级3D打印设备，它的购置成本和使用门槛更低，同时又保持了足够的结构刚性和打印精度，能够满足绝大多数非工业量产级的快速成型需求；设计过程中充分考虑了DIY用户的装配便利性，所有零件都采用模块化设计，每个组件都可单独拆装维护，不需要拆解整机即可完成易损件更换，比如更换同步带、清理喷头、更换热床等操作都可在短时间内完成，降低了后期的维护成本。运动部件的限位开关采用了光电式限位，相比传统的机械限位，触发精度更高、使用寿命更长，可有效减少回零误差，设备的走线全部采用拖链收纳，避免运动过程中线缆反复弯折导致的断线问题，拖链的弯曲半径经过计算，既保证了线缆的弯曲寿命，也不会和运动部件产生干涉。
