适配Ender3的Bondtech齿轮直驱挤出结构

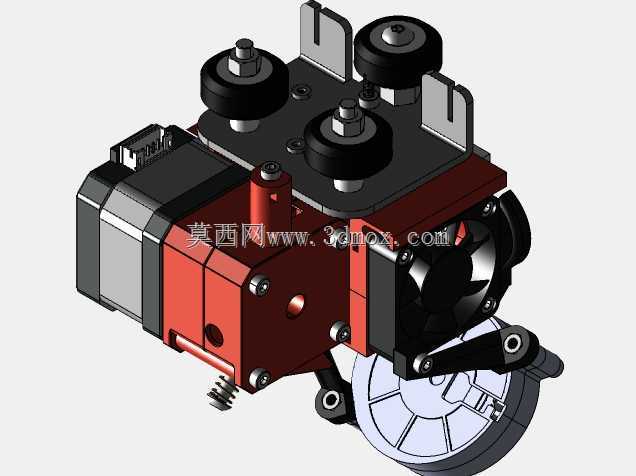

　　桌面级FDM3D打印设备的送料稳定性，一直是影响成型件精度、减少耗材打滑堵头故障的核心因素，这款适配Ender3机型的直驱挤出结构，正是针对原有远端送料路径长、耗材回抽响应滞后、柔性耗材推送阻力大的痛点做的定向优化设计。从实际装机场景来看，该结构直接安装在X轴运动滑台的热端安装位上方，替代原有远端送料的鲍登管传动路径，将送料齿轮组与热端进料口的距离压缩到最短，从根源上缩短耗材推送的传动链，不管是常规PLA、ABS硬质耗材，还是TPU、TPE这类柔性耗材，都能实现稳定的匀速送料，避免长距离送料带来的耗材弯折、打滑、送料步进丢步问题。

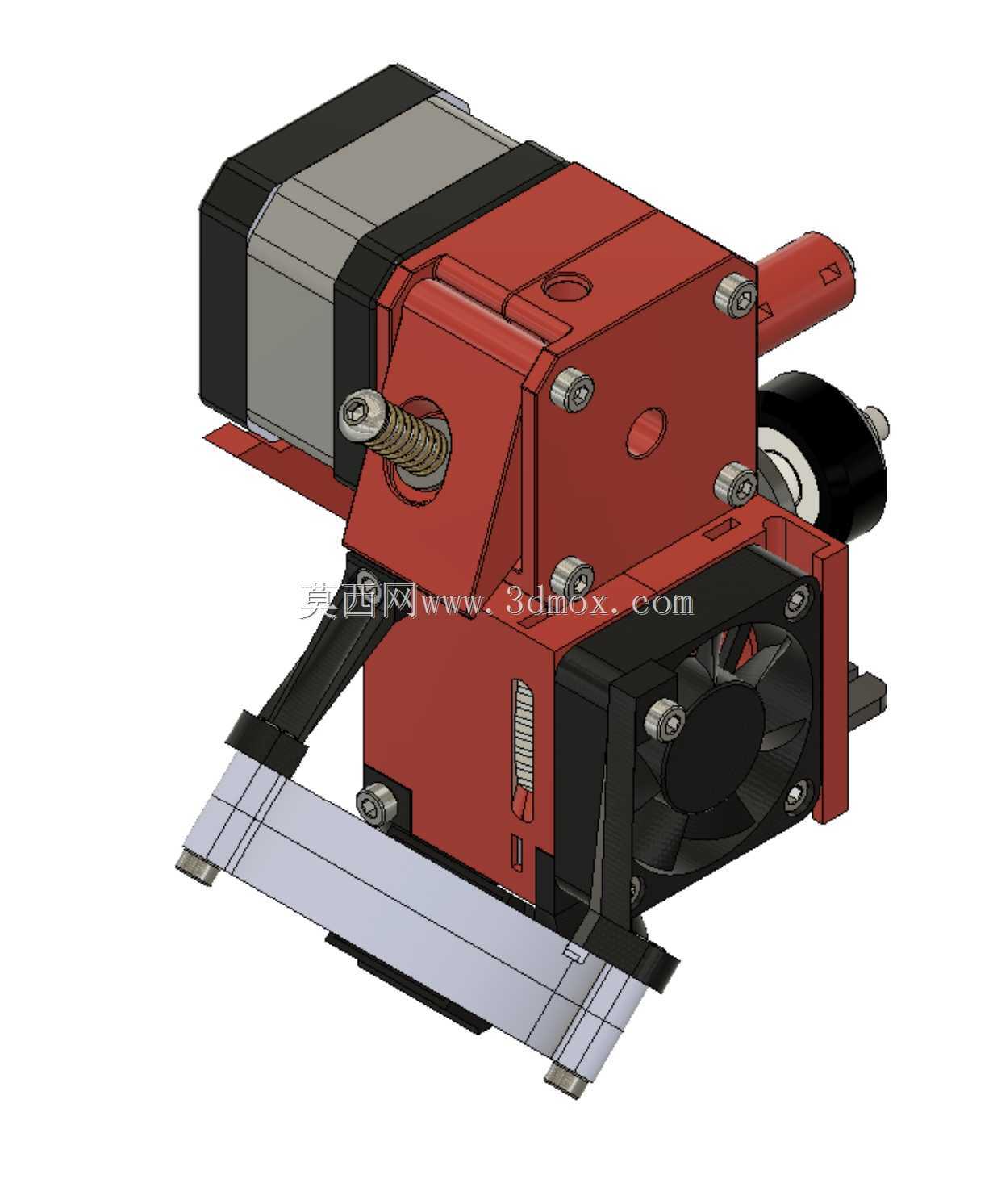

　　结构设计上，这套挤出组件采用双齿轮咬合的Bondtech送料结构，两组带齿的送料轮从耗材两侧同步咬合施力，相比单齿轮单侧挤压送料的结构，对耗材的握持力提升40%以上，即便在高速打印、大流量挤出的工况下，也不会出现耗材磨屑堆积、送料轮啃噬耗材导致的断料问题。设计阶段特意将驱动送料轮的步进电机安装位置旋转90度，让电机主体沿X轴滑台的运动方向排布，而非垂直向外突出，一方面大幅压缩了挤出组件整体的横向突出尺寸，避免打印大尺寸模型时组件与机架、打印平台边缘发生干涉，另一方面调整了整个组件的重心分布，让运动部分的重心更贴近X轴线性导轨的受力中心，减少滑台高速往复运动时的偏载晃动，降低运动惯性带来的打印层纹问题。

　　散热结构的设计也做了针对性升级，原有热端的散热块替换为径向风道的散热结构，搭配专门设计的通风井结构，让散热风扇产生的冷却气流可以顺着散热鳍片的间隙均匀流过整个热端冷段，避免热端热量向上传导导致的耗材提前膨胀堵头，同时挤出机下方预留了独立的模型冷却风扇安装位，可直接适配常规的涡轮散热风扇，对打印中的模型层进行均匀冷却，尤其在打印悬空结构、小尺寸薄壁件时，能大幅减少模型翘边、层间粘接不牢的问题。

　　从安装边界来看，整套组件的安装孔位完全匹配Ender3机型原有热端的安装孔距，不需要对原有X轴滑台做额外的打孔、切割改装，用户只需要拆除原有热端和远端送料的鲍登管，按照定位孔位将组件固定在滑台上，接好步进电机线、散热风扇接线即可完成装机，整体组件的重量控制在合理区间，不会给X轴运动的同步轮、同步带带来额外的负载负担，不会影响原有设备的运动速度和定位精度。组件上预留了皮带张紧调节的安装位、自动调平传感器的安装支架位，不需要额外设计转接件就能兼容市面上主流的BLTouch自动调平配件、皮带张紧器改装件，适配性覆盖绝大多数Ender3系列机型的改装需求。

　　在实际打印工况测试中，这套直驱结构的回抽响应速度比原有远端送料结构提升明显，回抽距离可以从原来的6-8mm降低到2-3mm，大幅减少回抽动作带来的打印时间损耗，同时打印拉丝、漏料的问题得到明显改善，尤其是在多模型批量打印、频繁移动空走的场景下，表面成型质量提升显著。齿轮组的安装位置做了防尘设计，减少打印过程中产生的塑料碎屑、环境灰尘进入齿轮啮合间隙，降低长期使用后的磨损速度，日常维护只需要定期清理送料轮上附着的耗材碎屑即可，不需要频繁拆解齿轮组做保养。整个结构的受力件均采用刚性连接设计，送料轮的轴承位做了定位凸台，保证送料轮转动时的同轴度，避免长期使用后送料轮偏摆导致的送料精度下降问题，散热风道的走向经过反复调整，既保证热端散热效率，又不会让冷却气流吹到热端喷嘴导致的温度不均、出料不畅问题。
