简化结构Nema17步进电机三维数模

　　在桌面级3D打印机、小型数控雕刻机、桌面机械臂、自动化送料模组这类对安装空间有严格限制的小型自动化设备里，Nema17规格的步进电机是应用占比极高的执行元件，这类场景往往不需要复刻电机内部的绕组、磁钢、轴承等精细结构，只需要保留准确的外部安装尺寸、轴伸参数与整体外形轮廓，就能满足整机布局设计、干涉检查、装配模拟的需求，过度精细的内部结构反而会占用大量装配体运算资源，拖慢大装配体的打开与操作响应速度。这款简化结构的Nema17步进电机数模，正是针对这类整机布局设计场景开发，建模过程中优先保障所有安装相关的关键尺寸精度，完全省略了对结构设计无参考价值的内部细节，在保证工程实用性的前提下最大程度压缩了模型的文件体量。

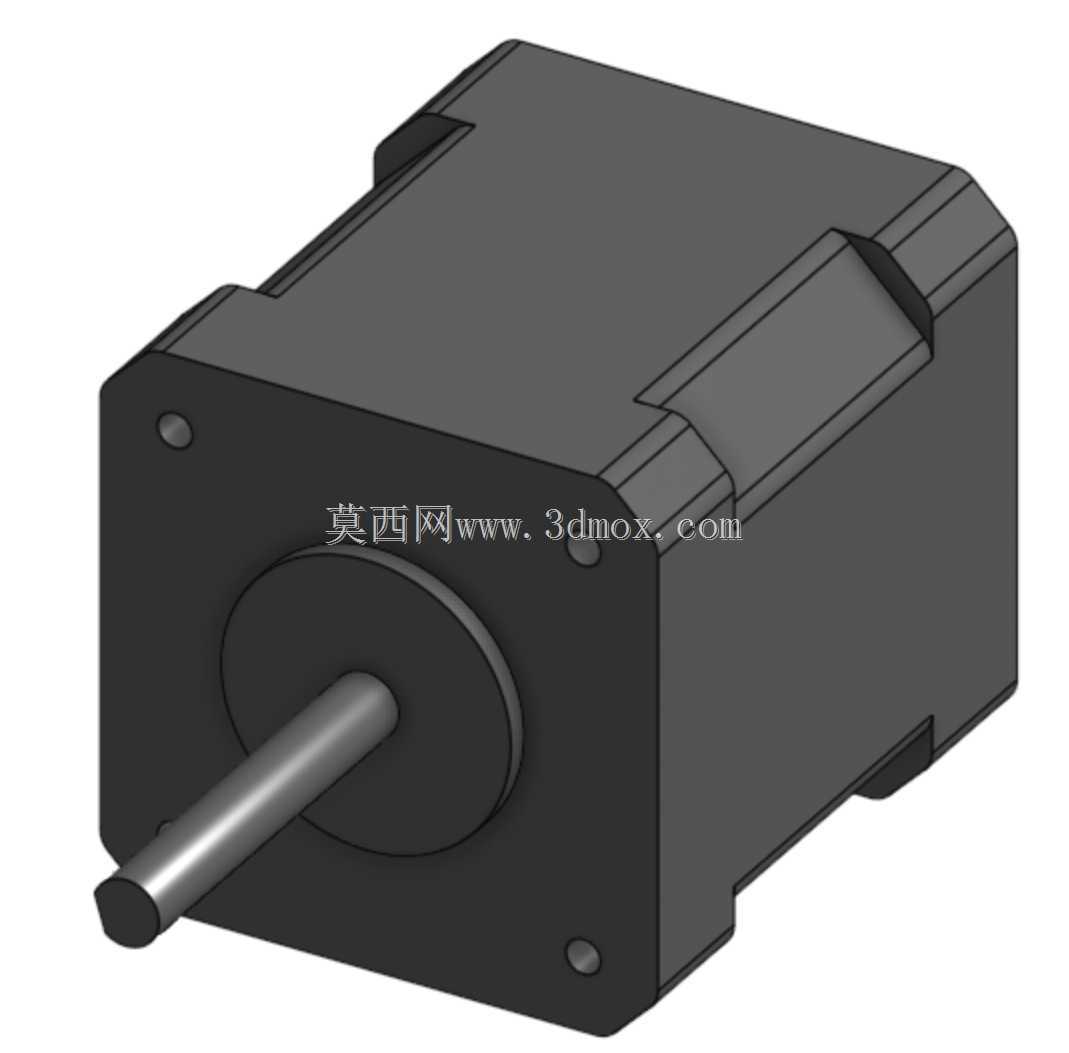

　　从实际选型适配的角度看，Nema17规格对应的是法兰安装面边长42mm的步进电机标准，这款数模严格遵循该规格的通用安装边界：前端法兰的四个安装孔位采用标准31mm孔距设计，适配市面上绝大多数标准Nema17电机安装支架、同步轮安装座、电机固定座的孔位要求，不需要额外调整安装位尺寸就能直接导入装配体使用。输出轴部分保留了标准5mm轴径、对应D型切边的结构特征，轴伸长度符合常规22mm机身长度Nema17电机的通用尺寸，能够直接匹配常用的GT2同步轮、联轴器、小型齿轮等传动件的安装尺寸，在做传动结构装配模拟时，可以直接检查轴伸长度是否与传动件的锁紧位置匹配，避免出现轴伸过长顶到传动件内部、或是轴伸过短导致锁紧螺丝无法固定的设计问题。

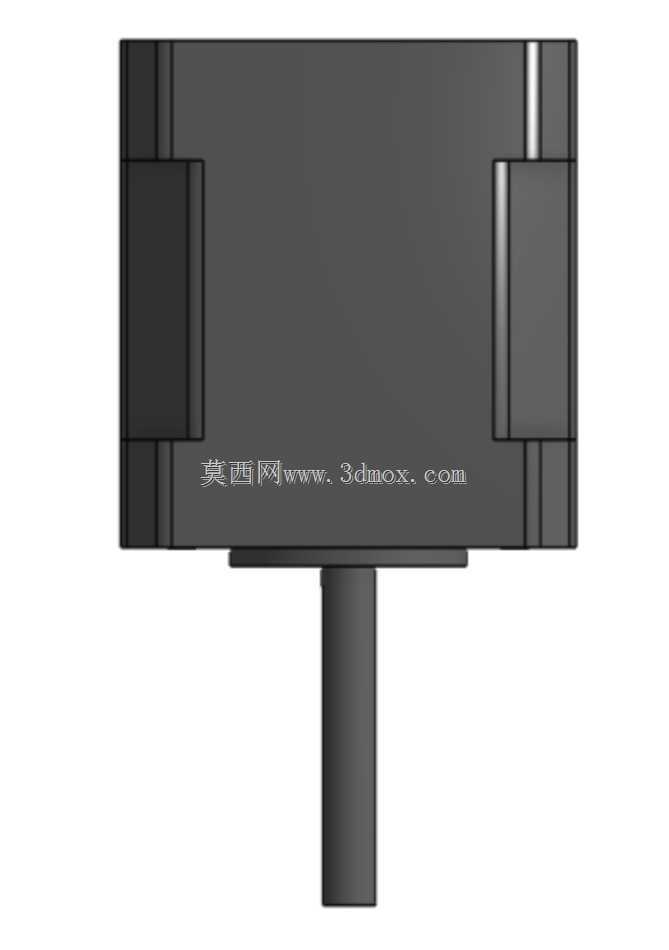

　　建模思路上完全围绕结构设计的实际需求展开，没有做多余的细节刻画：电机机身的方形主体做了边角的倒角处理，还原实际产品的注塑端盖边角特征，避免装配干涉检查时出现尖锐边角的误判；后端的出线位置保留了基本的凸起轮廓，能够在做整机布线模拟时，预留出足够的线缆弯折空间，不会出现线缆位置和机身其他结构件干涉的问题；机身表面没有添加多余的商标、参数铭牌这类对结构设计无意义的特征，进一步降低模型的面数，提升大装配体下的操作流畅度。在小型设备的整机开发流程中，这类简化电机模型的使用场景非常广泛：在方案布局阶段，结构工程师可以直接调用该模型快速搭建整机的传动系统布局，快速验证电机安装位置是否会和其他结构件产生空间冲突，

　　不需要等待电机供应商提供详细的原厂数模，大幅缩短方案迭代的周期；在做安装支架设计时，可以直接参考模型的法兰厚度、安装孔深度参数，设计对应的固定支架结构，保证支架的避让空间足够，不会出现支架和电机端盖干涉的问题；在做运动仿真时，简化后的模型因为没有多余的内部零件，运动求解的运算速度更快，能够快速验证电机带动传动机构运动的全行程是否存在干涉，提升仿真效率。不同于追求细节还原的展示类模型，这款数模所有的尺寸设定都围绕工程应用的实际需求，所有和安装、装配、布局相关的尺寸都严格遵循Nema17电机的行业通用标准，省略的内部结构完全不影响结构设计阶段的所有工作，对于经常做小型自动化设备、桌面级数控设备开发的结构工程师来说，这类轻量化的标准件数模能够有效提升建模效率，减少不必要的模型细节处理工作，把更多精力放在核心功能结构的设计优化上。实际使用中，这类简化模型还可以直接用于生成工程图的装配示意图，在装配图中准确标注电机的安装位置、安装要求，不需要额外绘制电机的简化示意图，进一步提升出图效率。同时因为模型体量小，在和客户做方案沟通演示时，不需要高性能的设备就能流畅旋转、缩放查看整机布局，避免因为模型过大导致的软件卡顿、崩溃问题，提升方案沟通的效率。
