3010规格方形轴流散热冷却风扇结构

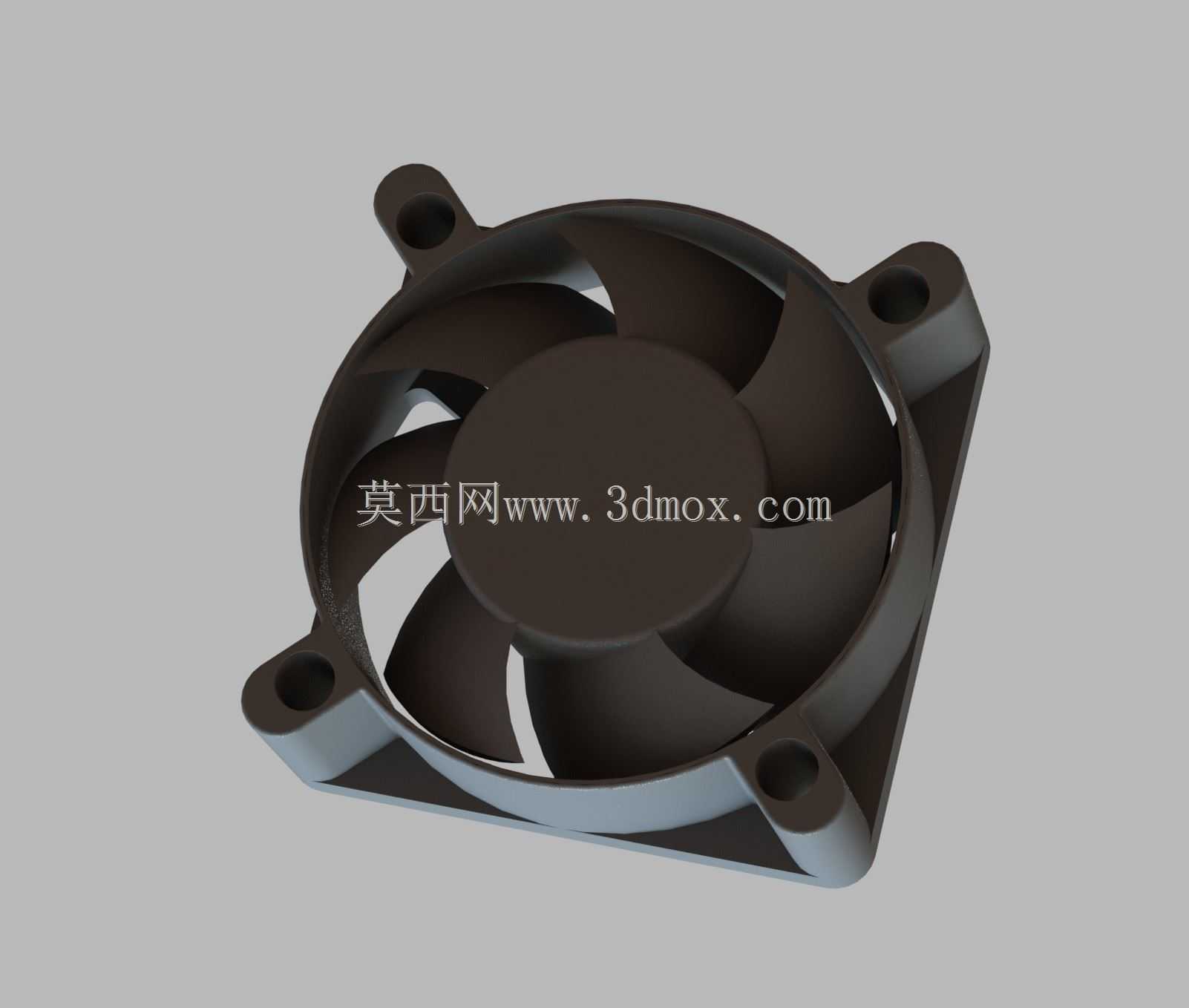

　　这款小型轴流冷却风扇的三维结构，是面向小空间紧凑散热场景开发的通用散热部件，在桌面级3D打印设备、小型工控板卡、嵌入式计算模块、紧凑型开关电源、车载小型电子单元这类对安装空间有严格限制的设备里应用十分广泛。很多做小型电子设备结构设计的工程师都遇到过类似问题：设备内部功率器件发热集中，但留给散热组件的安装空间往往被压缩到极致，传统大尺寸风扇根本塞不进去，被动散热片又没法满足持续高负载下的热交换需求，这时候30mm见方的小尺寸轴流风扇就成了平衡散热能力与安装空间的最优选择。

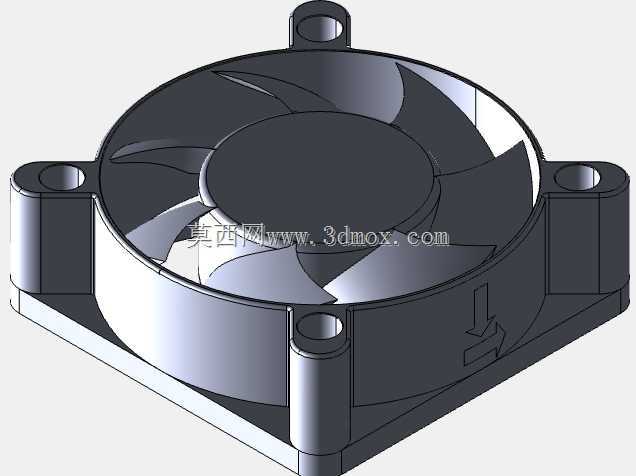

　　从结构设计逻辑来看，这款风扇采用了行业内小尺寸轴流风机通用的方形外框设计，四个角预留了标准的沉头安装孔位，安装孔的位置公差控制在±0.1mm范围内，适配M2或者M2.5规格的自攻螺丝，安装时不需要额外做定制支架，直接对准设备壳体或者散热片上的预装孔位就能固定，对于批量组装的生产线来说，这种标准化的安装接口能大幅降低装配环节的调校成本。外框的边框厚度做了针对性的加强处理，毕竟小尺寸风扇的外框如果壁厚过薄，在自动化装配的螺丝锁附环节很容易出现开裂变形，这款结构的外框壁厚均匀控制在1.2mm，既不会因为壁厚过大挤占内部风轮的有效通流面积，也能保证装配过程中的结构强度，不会因为锁附力度过大出现边角崩裂的问题。

　　尺寸边界上，这款风扇的外轮廓尺寸严格控制在30mm×30mm，整体厚度为10mm，也就是行业内常说的3010规格，这个尺寸的设计刚好能适配绝大多数紧凑型电子设备的内部安装间隙——很多小型设备的内部壳体与PCB板之间的预留间隙刚好在11mm左右，10mm厚度的风扇安装后还能留出0.5-1mm的安全间隙，不会出现风扇转动时蹭到板卡元件或者壳体内壁的问题。风轮部分采用了七片后倾式弧面叶片设计，叶片的曲面弧度经过流体逻辑优化，在12V直流供电的常规工况下，能在低转速区间就实现足够的静压输出，毕竟小尺寸风扇如果叶片设计不合理，很容易出现转速很高但实际吹不透散热片鳍片间隙的问题，后倾式叶片的设计能让气流更集中地沿轴向吹出，减少风轮边缘的气流紊流损失，在同等转速下能获得更高的有效风量，同时还能降低转动过程中的气动噪音，对于桌面级消费类电子设备来说，运行噪音控制是用户体验的核心指标之一，这种叶片曲面的设计能把额定转速下的运行噪音控制在25dB以内，不会对用户造成明显的噪音干扰。

　　风轮中心的轮毂部分做了内凹式设计，轮毂内部预留了标准的直流无刷电机安装腔，适配外径15mm以内的微型外转子无刷电机，电机的固定位与外框的中心同轴度公差控制在0.05mm以内，避免因为同轴度偏差导致风轮转动时出现动平衡问题，长期运行出现抖动、异响甚至轴承磨损过快的情况。外框的进风侧与出风侧都做了0.3mm的圆角导边处理，一方面是避免安装过程中锋利的边角划伤操作人员的手指，另一方面也能减少进风侧的气流切边噪音，让气流进入风轮区域时更平顺。从实际选型适配的角度来说，这款风扇的结构可以覆盖绝大多数小功率发热器件的散热需求，比如3D打印机的挤出头散热、驱动板MOS管散热、小型NAS设备的硬盘仓通风、路由器的芯片散热等场景，安装时既可以采用吹风式安装，也就是风扇出风面正对散热鳍片，把冷空气压入鳍片间隙带走热量，也可以采用抽风式安装，把设备内部的热空气抽出形成内部空气循环，工程师可以根据设备内部的风道走向灵活选择安装方向。

　　在建模细节的处理上，这款结构把实际生产中需要考虑的脱模斜度、安装孔沉头深度、叶片与外框之间的转动间隙都做了准确还原，叶片与外框内壁的单边间隙控制在0.3mm，既不会因为间隙过小导致生产过程中出现注塑披锋蹭到风轮，也不会因为间隙过大导致气流从边缘旁通损失风压。四个安装角的位置做了局部加厚处理，因为螺丝锁附时的应力主要集中在安装孔周边，局部加厚能分散锁附应力，避免长期使用后安装孔位出现开裂。对于做结构设计的从业者来说，这种标准化的小尺寸风扇模型可以直接导入到自己的设备装配体中做干涉检查，不需要再从零开始测绘建模，能大幅缩短结构设计阶段的周期，同时模型还原的尺寸边界完全符合行业通用的3010风扇规格，不用担心导入装配后出现安装位不匹配、间隙预留不足的问题。在做设备热仿真的时候，也可以基于这个模型的风轮尺寸、外框通流面积来设置准确的风阻参数，让热仿真的结果更贴近实际运行状态，减少后期样机测试阶段的风道修改次数。
