HANPOSE17HS6401-S步进电机三维结构

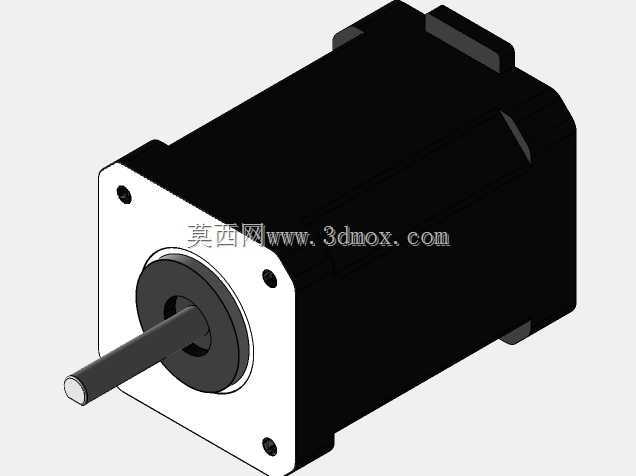

　　在桌面级3D打印机的运动轴驱动、小型CNC雕刻机的进给传动、桌面激光打标设备的位移模组这类对安装空间有严格限制的轻载自动化场景里，42规格的Nema17步进电机一直是选型清单里的高频选项，本次建模还原的这款17HS6401-S步进电机，就是针对这类场景做参数匹配的典型型号。做这类小规格步进电机的三维建模时，首先要卡准的是安装法兰的边界尺寸，这款电机的安装面为42mm见方的标准Nema17法兰，四个安装孔的孔位、沉孔深度、通孔直径都严格对应行业通用安装规范，能直接适配市面上绝大多数标准42电机安装座、同步轮安装位、丝杆直连模组，不需要额外做转接件的结构修改，这也是做通用传动件三维建模时最核心的要求——安装边界必须和实物完全一致，

　　否则选型阶段的装配干涉检查就会失去参考意义。从实际使用的功能特性来看，这款电机采用两相混合式步进结构，步距角为1.8度，整步状态下单圈200个脉冲当量，配合常见的A4988、DRV8825这类细分驱动板，可以实现更小的进给分辨率，足够满足桌面级设备的运动精度要求。电机机身长度为60mm，相比常见的40mm、48mm长度的42步进电机，更长的机身带来了更大的输出扭矩，额定工况下可以达到73N.cm的保持扭矩，能够带动轻型XZ轴模组、小型激光头滑动架、挤出机送料机构这类负载，不会出现高速丢步的问题。输出轴采用D型截面设计，轴径5mm，轴伸长度21mm，这种D型轴的结构相比光轴靠顶丝锁紧的方式，能传递更大的扭矩，避免同步轮、联轴器在频繁正反转的工况下出现打滑空转的问题，建模时特意还原了D型轴的切边位置、轴端倒角细节，方便设计人员直接在装配体里匹配对应的联轴器、同步轮内孔尺寸，不用反复核对轴截面参数。出线端采用4针杜邦线接口，标配1米长度的引线，接线定义适配市面上绝大多数两相步进驱动板，不需要额外改线序，建模时也预留了出线端的空间位置，在做整机布线设计时，可以提前规划引线的弯折半径、走线槽位置，避免装配时出现引线被机壳、运动部件挤压磨损的问题。从设计思路上来说，这类标准传动件的三维模型不需要做过多的创意化修改，核心是还原所有和装配相关的细节：比如法兰面上的两个定位销孔位置、机身外壳的散热筋凸起、后端盖的出线口凸台、轴端的轴承挡边位置，

　　这些细节直接决定了装配干涉检查的准确性。很多新手做电机建模时容易忽略机身的倒角、安装孔的沉头深度，导致实际装配时出现螺丝顶到电机端盖、安装座和电机外壳干涉的问题，这次建模时特意把这些容易被忽略的工艺细节都做了还原，比如四个安装孔的沉孔深度刚好容纳M3螺丝的头部，不会出现螺丝头突出安装面的问题；机身四个角的圆角半径和实物一致，在做紧凑安装布局时，不会因为圆角建模错误导致预留的安装间隙不足。在实际设备选型中，这款电机的适配场景非常明确：桌面FDM3D打印机的X/Y/Z轴驱动，尤其是近程挤出机的送料驱动，足够的扭矩能稳定带动耗材进给，不会出现堵料时丢步的问题；小型桌面CNC雕刻机的XY轴进给，带动轻型主轴做平面铣削运动时，

　　高速运动下的扭矩输出足够稳定；还有小型自动化滑台、教学演示设备、智能小车的行走驱动，都可以选用这款电机。建模时也考虑到了不同设计场景的使用需求，模型的各个特征都是独立可编辑的，设计人员可以根据自己的选型需求，修改机身长度、轴伸长度、出线方向等参数，快速衍生出同系列不同规格的电机模型，不用从零开始建模，能大幅缩短结构设计阶段的零件建模周期。另外，这款电机的机身外壳采用黑色喷塑工艺，前端盖为镀锌钢板材质，建模时也对应做了外观面的区分，在做整机渲染、产品宣传图制作时，可以直接赋予对应的材质，不需要再拆分零件做面的区分，能节省渲染前的处理时间。需要注意的是，这类步进电机的后端盖没有预留编码器安装位，属于开环步进电机，不适合对位置精度有闭环反馈要求的场景，在选型建模时也没有添加编码器的相关结构，避免给选型人员造成误导，明确模型对应的是开环驱动的标准型号。
