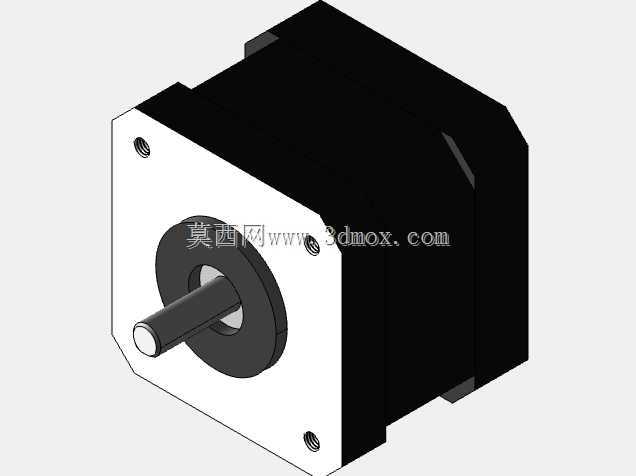

Nema17标准法兰步进电机结构设计

　　做小型自动化设备结构选型的时候，Nema17规格的步进电机几乎是绕不开的核心执行部件，从桌面级3D打印机的XYZ轴传动，到小型数控雕刻机的进给驱动，再到教育类机器人关节、小型流水线的工位调整机构，甚至桌面型点胶机、贴标机的送料模组里，都能见到这款标准法兰电机的身影。这次建模完全按照工业量产的实际尺寸还原，没有做简化处理，所有安装边界、配合尺寸都严格对齐行业通用的Nema17安装规范，方便结构工程师直接调用做装配干涉检查，不用再反复核对安装孔位、轴伸长度这些容易出问题的细节。

　　从实际使用场景出发，这款电机的设计核心是兼顾安装兼容性与输出扭矩的平衡，42mm见方的法兰安装面是整个结构的定位基准，四个安装孔采用对称分布设计，孔位中心距严格遵循行业通用标准，不管是搭配铝型材搭建的模组，还是安装到机加工的设备安装板上，都能直接对位，不需要额外做转接板。前端盖的轴伸部分做了台阶定位设计，输出轴的直径、扁位尺寸完全匹配通用的同步轮、联轴器安装公差，实际装配的时候不用额外修配，就能保证传动同轴度，避免因为轴配合偏差带来的运转抖动、丢步问题。

　　建模的时候特意把电机本体的出线方向、后端盖的编码器安装预留位都做了还原，很多新手建模容易忽略电机尾部的出线空间，实际做设备布线的时候，如果没预留足够的出线弯折半径，很容易出现线缆被电机本体或者安装架磨破的问题，这次的模型把尾部的凸起轮廓、出线口的位置都做了1:1还原，结构设计时可以直接检查周边的布线空间，不用后期再改安装架结构。电机本体的外壳采用方形切角设计，不是完全的直角结构，既可以减轻本体重量，也能避免安装时直角边缘刮伤线缆或者操作人员，这个细节很多简化模型都会省略，但实际量产的电机基本都做了这个切角处理，还原这个细节能让装配仿真的真实度更高。

　　从功能特性上来说，这款步进电机属于混合式步进的常规规格，定位精度满足大部分开环传动场景的需求，在3D打印机应用里，搭配16细分的驱动器可以实现0.01mm级别的进给精度，完全满足FDM打印的成型精度要求；在小型数控设备里，搭配合适的减速模组可以输出足够的切削进给扭矩，加工软金属、塑料等材质的时候不会出现丢步卡顿。设计的时候特意考虑了不同安装姿态的适配性，不管是水平安装做直线轴驱动，还是垂直安装做Z轴升降，电机本体的重心都落在法兰安装面的中心位置，不会因为偏载带来安装螺栓的额外受力，长期运转也不会出现安装松动的问题。

　　安装边界的尺寸校核是这次建模的重点，除了法兰面的安装孔位，轴伸的长度、轴端到安装面的距离、电机本体的总长度都严格按照常用规格的实际尺寸还原，做结构设计的时候，可以直接把模型导入装配体，检查电机和周边同步轮、导轨、型材的间隙，比如很多人做3D打印机X轴安装的时候，容易出现电机尾部和机架型材干涉的问题，用这个模型做装配检查的时候，就能提前发现尺寸冲突，调整安装板的位置或者型材的长度，避免加工完零件才发现装不上的问题。另外前端盖的轴承位凸台尺寸也做了精确还原，要是设计电机防尘罩或者轴端密封结构的时候，可以直接参考这个凸台的直径做配合，不用再去翻样本查尺寸。

　　实际选型的时候，这款电机的适配性非常强，不管是搭配同步带做直线传动，还是搭配丝杠做升降传动，或者直接驱动小负载的回转机构，都能满足使用需求，模型里还原的轴扁位结构，是用来传递扭矩的关键结构，安装紧固件的时候可以卡在扁位上，避免传动件和轴之间出现相对滑动，这个细节在做传动结构设计的时候非常重要，很多简化模型会把轴做成光轴，实际装配的时候就会发现没法顶丝固定，这个模型完全还原了扁位的宽度和深度，直接调用就能生成对应的配合特征。

　　从结构设计的思路来说，这款电机的整体结构是典型的工业化量产设计，所有的尺寸都遵循行业通用的互换性标准，不同厂家生产的Nema17电机，只要是标准规格，安装尺寸都能通用，这个模型的尺寸基准完全对齐通用标准，不管是做方案阶段的选型占位，还是做详细设计阶段的干涉检查，都能直接使用，不需要再做尺寸调整。外壳的散热筋结构虽然在小尺寸电机上不算突出，但建模的时候也做了还原，实际长时间运转的时候，外壳的散热面积直接影响电机的温升，做设备散热设计的时候，可以参考外壳的轮廓预留散热空间，避免电机被其他结构件完全包裹导致散热不良，出现扭矩下降或者丢步的问题。
