英制BSP管螺纹攻丝切削刀具结构

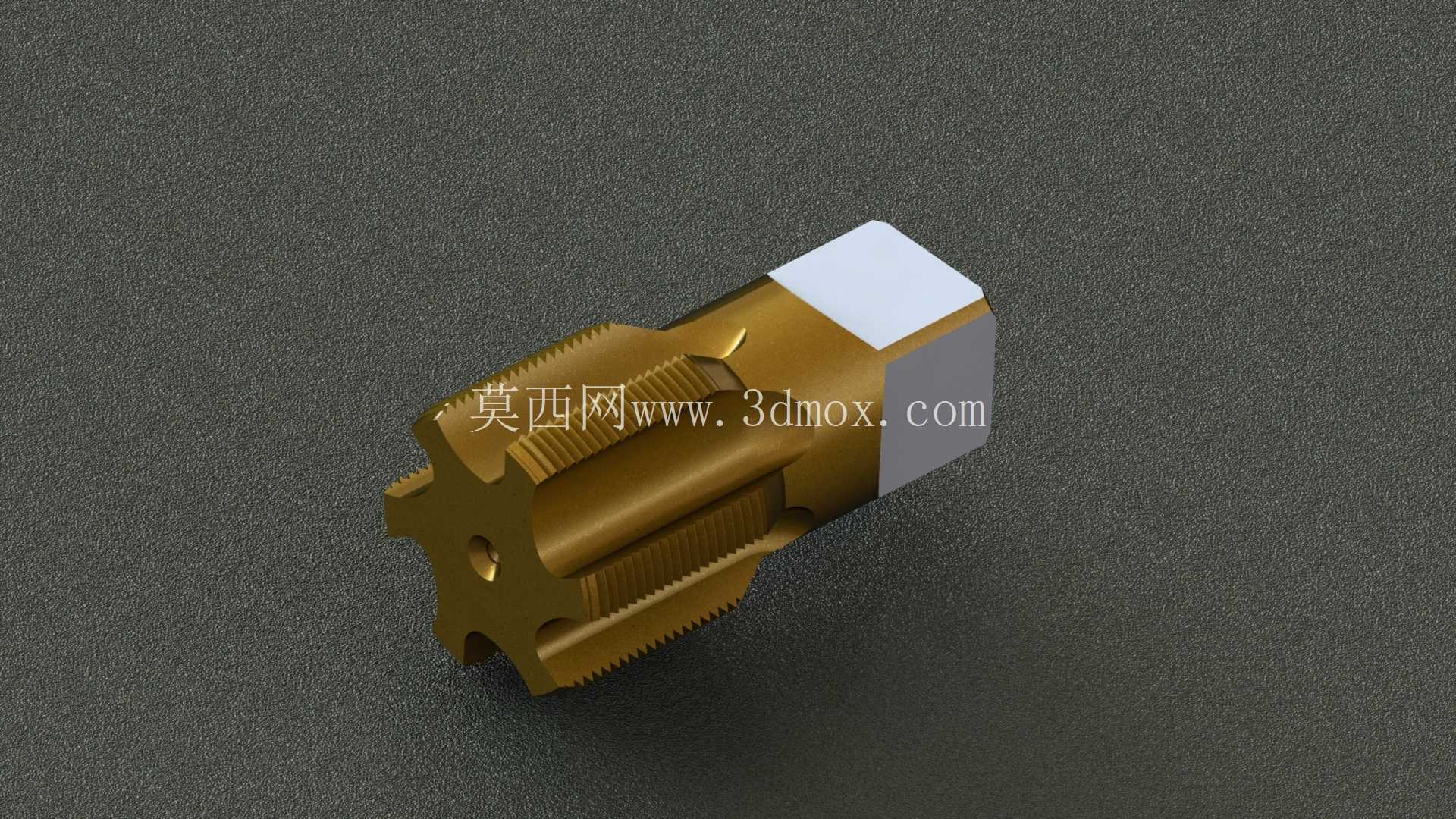

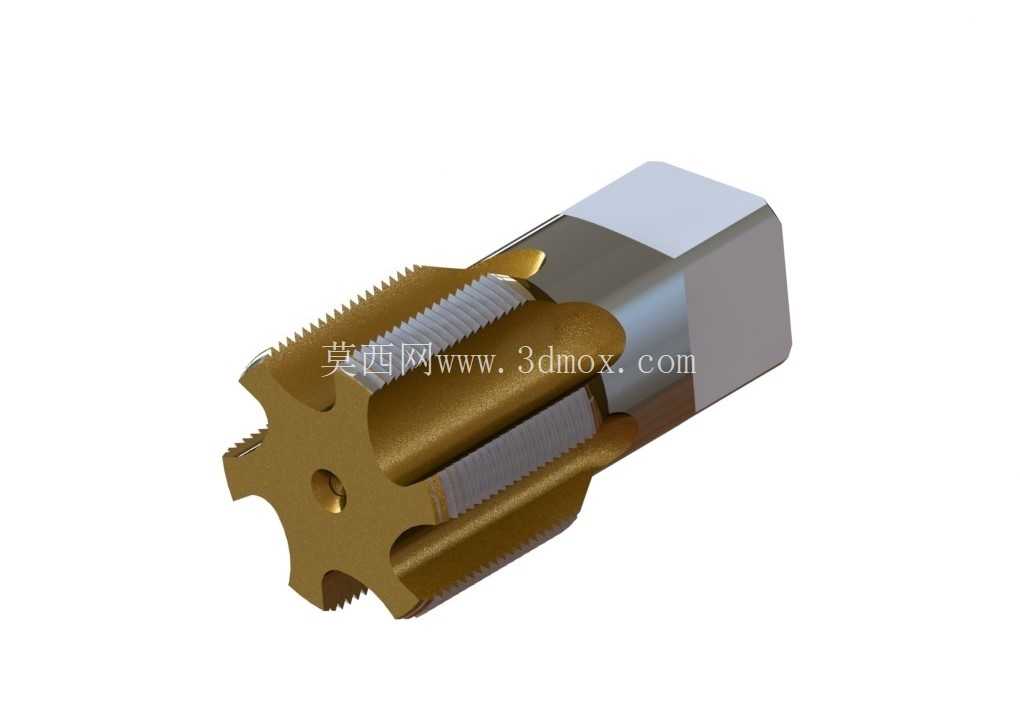

　　在液压管路、气动系统、给排水管线的现场装配与零部件预制环节，管螺纹的加工质量直接决定整个管路系统的密封可靠性，BSP作为英制管螺纹的通用标准，广泛应用于各类低压流体输送场景，对应的攻丝刀具是管螺纹加工环节不可或缺的核心工装。这款攻丝刀具的结构设计完全围绕BSP螺纹的牙型参数展开，切削端采用多槽式分布结构，沿圆周均匀排布的切削齿带有精准的55度牙型角，每一个齿的升角、螺距公差都严格匹配BSP螺纹的标准参数，能够在单次进给过程中完成螺纹牙型的完整切削，避免多次走刀带来的牙型错位、螺距累积误差问题。

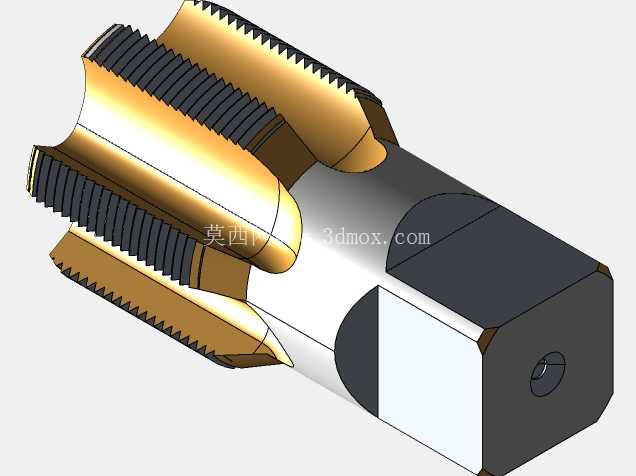

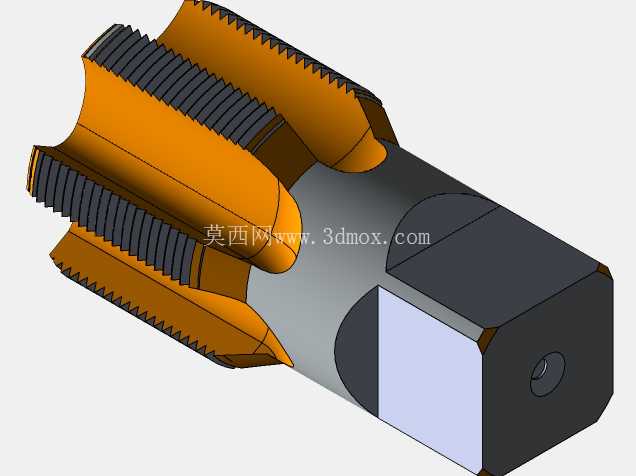

　　刀具的排屑槽采用螺旋式开槽设计，在攻丝过程中，切屑会沿着槽道顺利排出孔外，不会在孔内堆积挤压已加工的螺纹表面，也能避免切屑卡滞导致的刀具崩齿、螺纹乱牙问题，这一点在加工铸铁、铜合金这类脆性材料时优势尤为明显，能够有效降低内螺纹表面的粗糙度，保证螺纹配合的紧密性。刀具的夹持端采用方榫结构，这种结构是手动攻丝、机用攻丝通用的夹持接口，能够和标准丝锥扳手、攻丝机的夹持套完全适配，方榫的对边尺寸经过严格公差控制，夹持时不会出现打滑、偏摆的问题，能够保证攻丝过程中刀具的回转轴线与底孔轴线完全重合，避免出现螺纹歪牙、孔口螺纹烂牙的缺陷。从设计逻辑来看，这款刀具将切削锥部分做了分段式处理，前端的导向锥带有小角度的导入结构，攻丝初始阶段能够顺着底孔自动找正中心，不需要额外施加过大的轴向推力就能顺利切入工件，降低了操作门槛，即使是经验不足的操作人员，也能加工出合格的内螺纹；中段的校准齿部分带有完整的牙型轮廓，主要作用是对切削锥加工出的初步牙型进行修光校准，保证螺纹的中径、大径尺寸落在标准公差范围内，让配套的外螺纹管件能够顺利旋入，同时保证配合后的密封性能。在实际加工场景中，使用这款刀具前需要先加工出对应规格的螺纹底孔，底孔的直径需要根据BSP螺纹的螺距、牙高计算得出，底孔深度需要比有效螺纹深度多出2-3个螺距的距离，给刀具前端的切削锥留出足够的进给空间，同时也能容纳攻丝过程中产生的切屑。攻丝过程中需要根据加工材质匹配对应的切削液，加工钢材时使用乳化液或者硫化切削油，能够降低切削齿的磨损，延长刀具使用寿命，加工铜、铝等有色金属时可以使用煤油作为切削润滑介质，避免切屑粘在切削齿上导致螺纹表面拉伤。

　　刀具的外形尺寸完全遵循标准BSP丝锥的参数规范，不同规格的刀具切削直径、全长、方榫尺寸都有统一的标准边界，不需要额外定制夹持工具就能直接适配市面上通用的攻丝设备与手动工具，不管是小批量的设备维修现场加工，还是批量生产的流水线攻丝工序，都能直接投入使用。在管路装配的实际作业中，经常会遇到现场配做螺纹孔的场景，比如在设备壳体、阀块、管路接头上加工内螺纹，这款刀具的结构强度足够应对手动攻丝的扭矩需求，切削齿采用硬质合金涂层处理的话，还能适配高速机用攻丝的加工节奏，在批量生产中保持稳定的加工精度。

　　需要注意的是，攻丝过程中每进给1/2到1圈就需要适当反转刀具，让切屑折断后顺利排出，尤其是加工韧性较强的钢材时，及时断屑能够有效避免切屑缠绕在刀具上，保护已加工的螺纹表面。这款刀具的牙型设计充分考虑了BSP螺纹的密封特性，牙顶和牙底的圆弧过渡处理，能够让内外螺纹配合时形成足够的密封接触带，配合密封带或者密封胶使用时，能够承受管路内额定压力的流体输送，不会出现渗漏问题。和普通公制螺纹丝锥不同，BSP管螺纹本身带有1:16的锥度，这款刀具的切削齿沿轴向的锥度变化完全匹配标准锥度参数，加工出的内螺纹能够和对应的外锥螺纹形成过盈配合，这也是管路密封的核心结构基础，设计时严格控制了锥度的公差范围，避免锥度偏差导致的配合过松渗漏、或者配合过紧拧入困难的问题。
