1.75mm3D打印耗材承载线轴结构设计

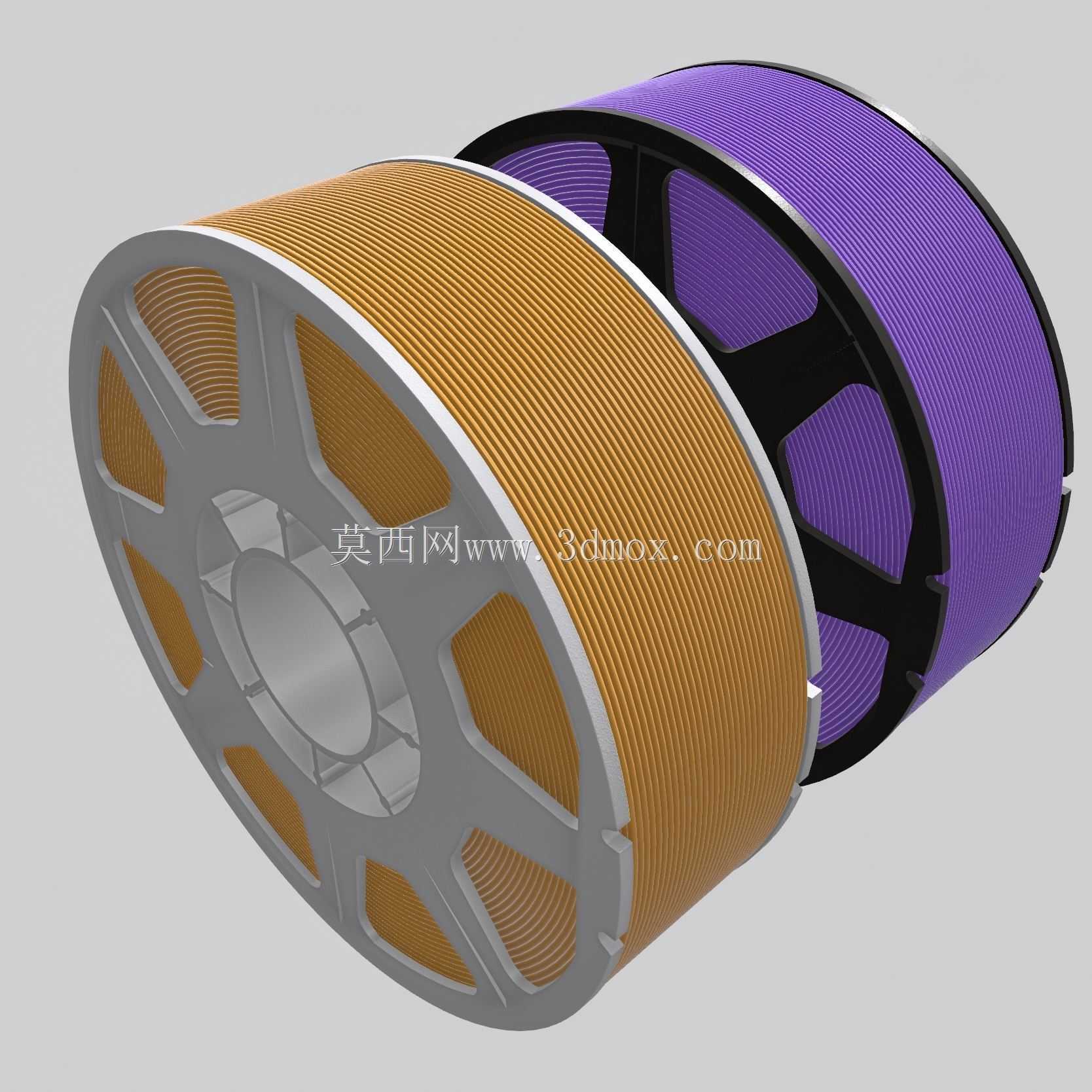

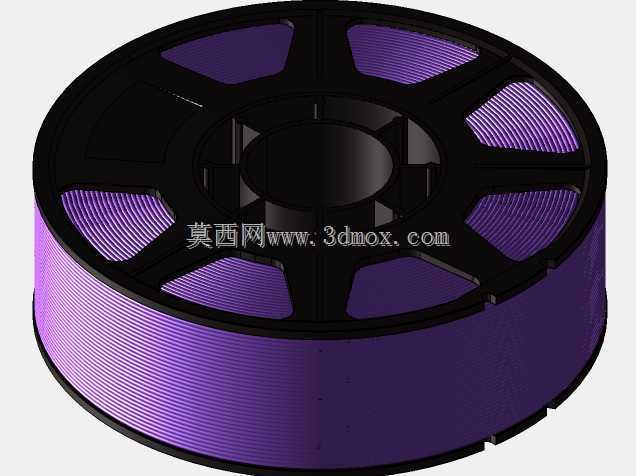

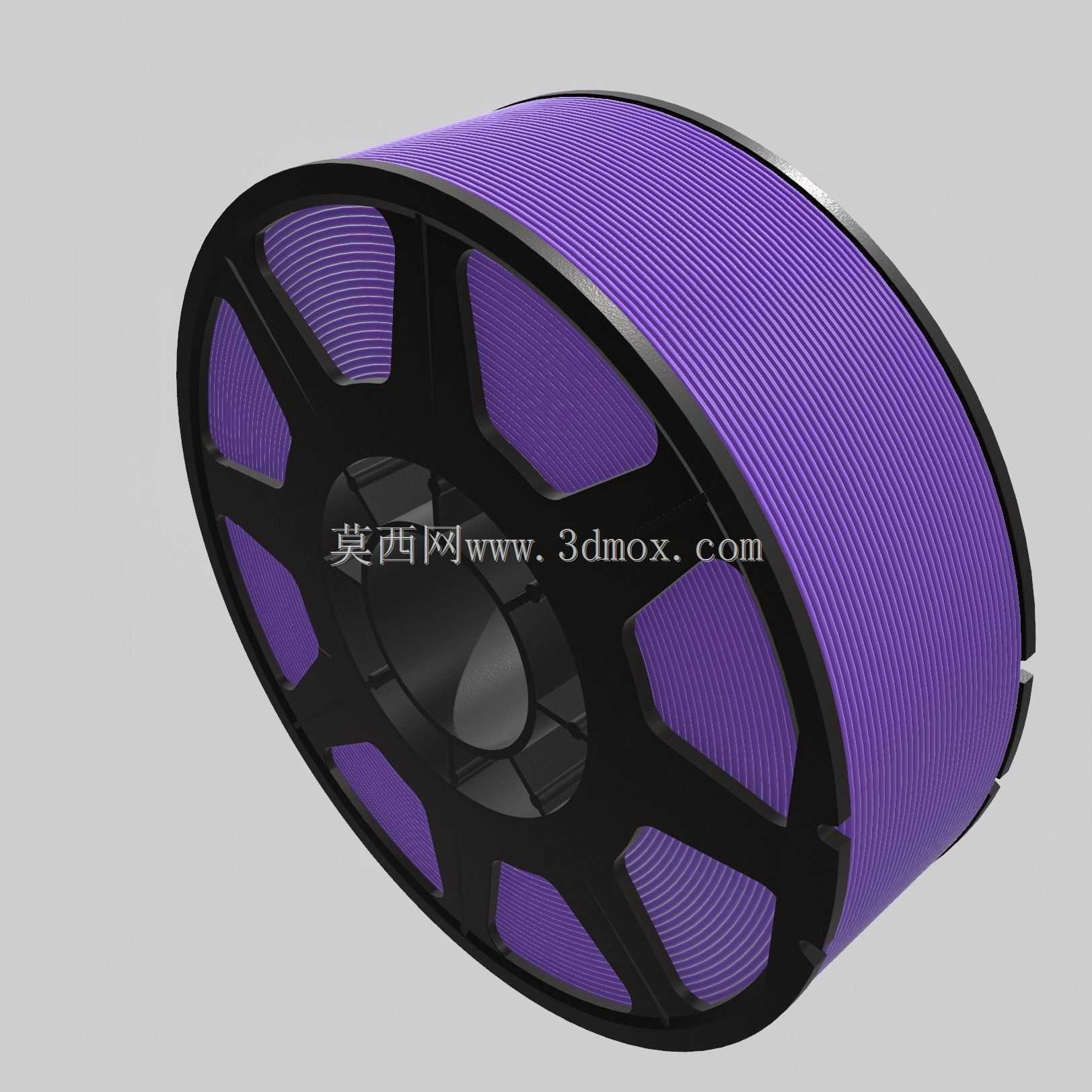

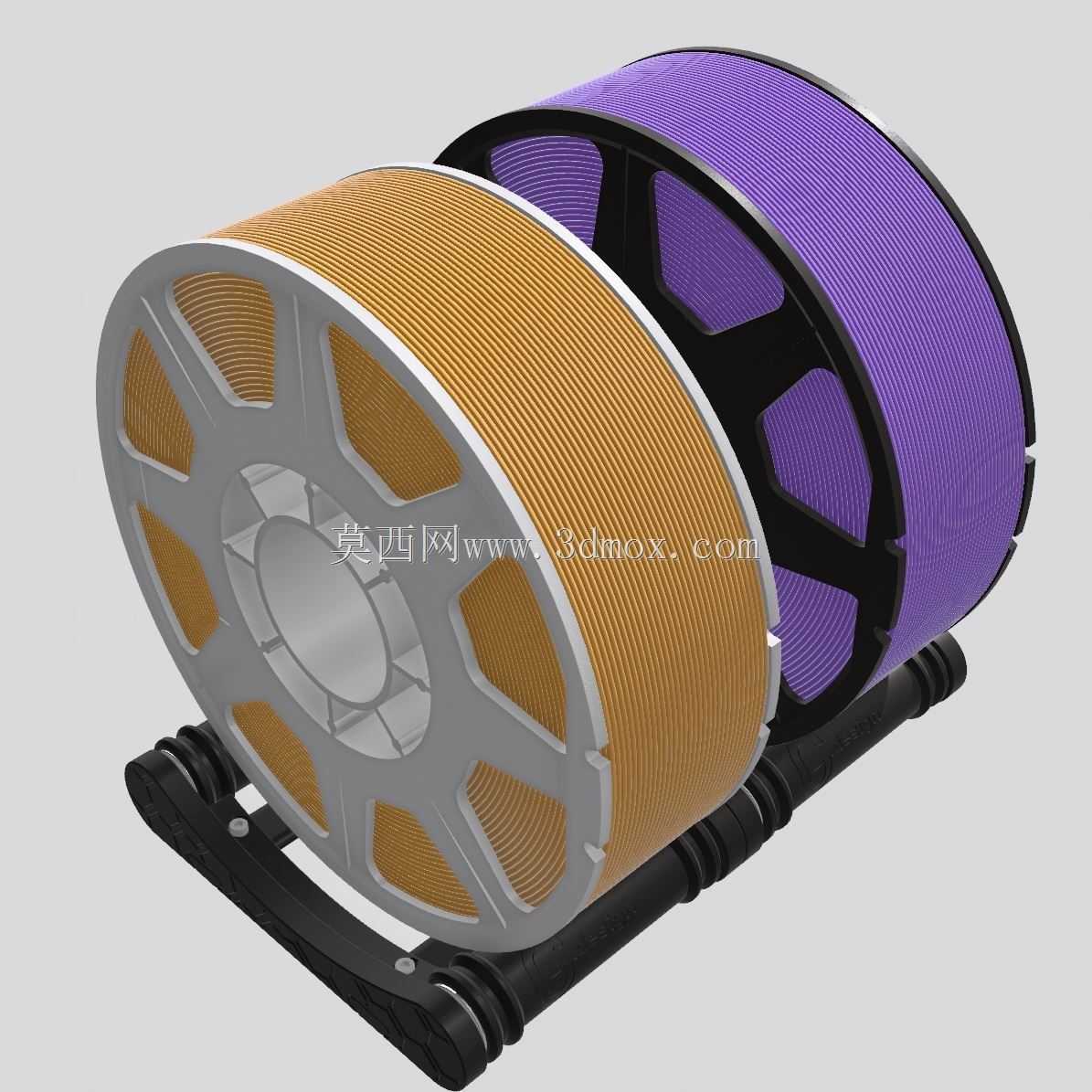

　　在FDM熔融沉积成型3D打印的实际生产作业场景中，耗材线轴是直接决定打印过程供料稳定性的核心配套部件，不少刚接触设备调试的工程师容易忽略这个部件的设计合理性，实际生产中因为线轴卡滞、转动阻尼异常导致的打印断丝、耗材缠绕打结、送料步进电机丢步等问题，占桌面级3D打印设备常见故障的三成以上。这款适配1.75mm直径打印耗材的线轴，额定承载耗材重量为1000g，也就是桌面级3D打印最常用的1公斤装耗材规格，整体结构采用辐条式镂空设计，核心的安装定位孔位于线轴中心，孔位尺寸匹配市面上绝大多数桌面级FDM设备的料架转轴直径，安装时不需要额外加装转接套，直接套入料架支撑轴即可完成装配，轴向的定位台阶可以限制线轴在转轴上的窜动间隙，

　　避免打印过程中线轴左右偏移导致的耗材送料角度偏差。线轴的两侧挡边采用等直径设计，挡边的内侧面做了微小的拔模斜度，一方面是注塑生产时方便脱模，另一方面可以避免耗材在缠绕过程中卡入挡边与筒体的接缝处，筒体部分的外径经过反复校核，刚好适配1.75mm耗材1kg装的缠绕圈数，不会出现耗材缠绕后超出挡边高度导致的散卷问题。辐条的分布采用非等间隔的对称式布局，这种设计不是为了外观造型，而是在保证整体结构强度的前提下尽可能降低线轴自身的重量，减少线轴转动时的转动惯量，当送料机构快速拉扯耗材时，线轴可以快速跟随启停，不会因为转动惯量过大导致过度送料或者拉扯断丝，辐条的截面做了圆角过渡，避免应力集中导致的挡边变形，

　　毕竟1kg的PLA或者ABS耗材缠绕时会对筒体产生不小的径向抱紧力，如果辐条强度不足，很容易出现筒体被勒变形导致的转动卡滞。线轴的筒体表面做了细微的防滑纹路处理，耗材缠绕时内层不会和筒体表面发生相对滑动，避免内层耗材松脱导致的整卷耗材缠绕混乱，挡边的外边缘做了圆弧包边处理，没有尖锐的棱角，操作人员更换耗材时不会被划伤，同时也能避免搬运过程中磕碰导致的挡边崩缺。实际设备适配场景中，这款线轴不仅可以用在桌面级的FDM3D打印机料架上，也可以适配独立的耗材干燥箱的内置料轴，中心孔的尺寸公差控制在合理范围内，既不会因为间隙过小导致安装卡滞，也不会因为间隙过大导致线轴转动时跳动过大。从设计思路上来说，这款线轴没有采用多余的复杂结构，

　　所有的结构特征都服务于实际使用需求：镂空辐条兼顾减重与强度，中心孔的尺寸适配通用安装规格，挡边高度匹配1kg耗材的缠绕厚度，筒体表面的防滑纹路避免内层耗材松脱，拔模斜度兼顾生产工艺性与使用防卡需求。不少自行设计线轴的爱好者容易犯的错误是过度追求轻量化而把辐条做的过薄，实际缠绕满耗材后挡边会向外撑开变形，导致线轴在料架上转动时蹭到料架侧板，增大转动阻尼，这款线轴的辐条厚度与挡边的连接位置做了加强筋处理，满负载状态下挡边的变形量控制在0.2mm以内，完全不会出现蹭边的问题。另外线轴的筒体直径设计也经过实际送料测试，不会因为筒体直径过小导致耗材的弯曲半径过小产生弯折记忆，要知道1.75mm的PLA耗材如果长期在过小的弯曲半径下存放，会产生不可逆的弯折形变，打印时经过送料轮就容易出现断丝，这款线轴的筒体直径保证了最内层耗材的弯曲半径大于耗材的最小允许弯曲半径，长期存放也不会让耗材产生影响打印的弯折形变。在实际的生产线配套中，这款线轴也可以适配耗材生产厂家的自动绕线设备，中心孔的尺寸可以匹配绕线机的定位轴，挡边的平行度公差控制在合理范围内，绕线过程中不会出现排线偏移的问题，绕出来的耗材卷排列整齐，不会出现交叉压线导致的送料卡滞。
