E3DV5型3D打印挤出热端结构设计

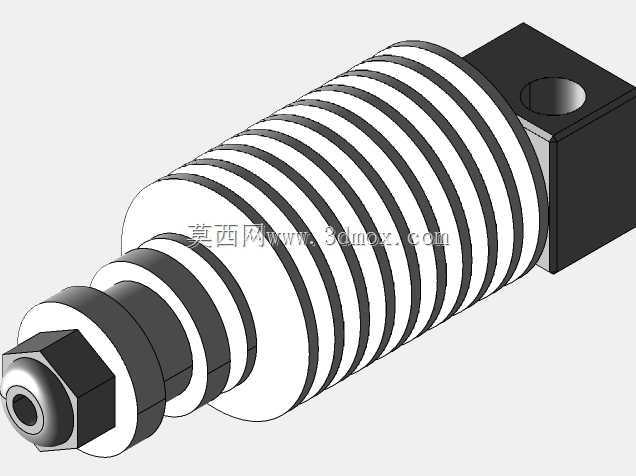

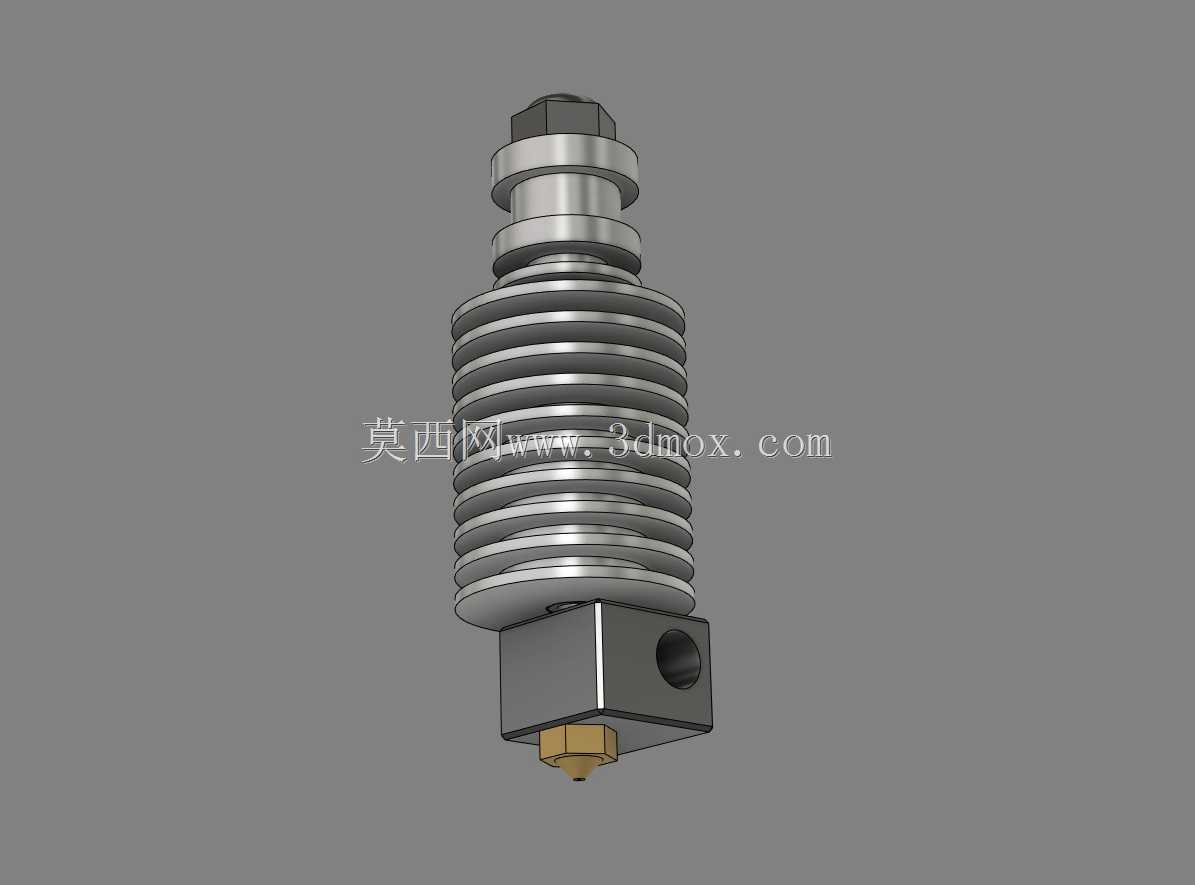

　　在桌面级FDM熔融沉积成型3D打印设备的核心功能部件中，挤出热端是直接决定耗材熔融质量、出丝稳定性与打印成型精度的核心单元，本次呈现的E3D V5热端结构，是经过多轮桌面设备迭代验证的成熟构型，广泛适配各类DIY改装机型、入门级商用桌面3D打印机，以及部分采用近程挤出方案的工业级小型FDM设备。

　　从实际应用场景来看，这类热端可覆盖PLA、ABS、PETG、TPU等多种主流3D打印耗材的熔融挤出需求，日常使用中既可以满足创客群体的个性化零件打样、创意模型制作需求，也能适配小批量工装夹具、功能验证件的生产场景，在教育实训场景的3D打印教学设备中也有极高的装机占比。不同于早期一体化热端的设计，这款V5构型的热端采用了分段式功能分区设计，从顶部的进料接口到底部的喷嘴，各模块的功能边界清晰，既方便后期维护更换易损件，也能针对不同耗材的温度需求做局部参数调整。

　　从结构设计思路来看，这款热端最核心的设计逻辑是实现精准的温度梯度控制，避免耗材在非熔融区提前软化造成堵头故障。上部的散热段采用多圈环形散热鳍片结构，鳍片的间距、厚度与整体散热面积经过反复校核，既可以通过自然对流或者搭配小型轴流风扇实现快速降温，让进料喉管位置的温度始终保持在耗材玻璃化转变温度以下，保证耗材以固态形式顺畅推送至加热区，又不会因为过度散热导致加热块的温度波动过大，影响熔融效率。散热段与下部加热块之间通过隔热喉管连接，喉管采用低导热系数的材质搭配薄壁结构设计，尽可能阻断加热块向上的热量传递，从结构上减少热桥效应带来的温度串扰。

　　中部的加热块采用方块式构型，这种设计相比圆柱形加热块有更充足的安装平面，可以同时固定加热棒、测温热敏电阻与喷嘴，安装定位精度更高，加热棒的孔位与加热块中心同轴，保证热量能够均匀传递到喷嘴位置，减少加热过程中的温度不均问题。加热块的体积经过优化，既能够储存足够的热量，保证连续挤出时温度不会因为耗材快速带走热量出现大幅跌落，又不会因为热容量过大导致温度响应滞后，影响调温精度。底部的喷嘴采用标准螺纹接口与加热块连接，喷嘴的流道采用渐变收敛设计，从进料端的大直径平滑过渡到出口端的小喷孔，减少耗材流动过程中的阻力，避免出现流道死角造成的耗材碳化堵头。

　　从安装边界与尺寸配合来看，这款热端的上部散热段采用标准圆柱外形，直径尺寸适配市面上绝大多数近程、远程挤出机的安装支架，顶部的进料接口可以直接匹配标准PTFE进料管，不需要额外做转接处理。加热块的侧面预留的安装孔位间距符合通用热端固定标准，可以直接固定在X轴滑台的安装板上，不需要额外定制转接件。整体轴向长度经过优化，安装后不会与打印平台、自动调平传感器产生运动干涉，在常规200200200mm成型尺寸的桌面机型上安装时，热端最低点到X轴滑台安装面的距离，刚好满足Z轴全行程运动的空间要求，不会出现运动超程问题。喷嘴端面到加热块底面的距离控制在合理范围，既保证加热块的热量能够充分传递到喷嘴尖端，又能避免打印过程中加热块剐蹭到已打印的模型表面。

　　在实际功能特性上，这款热端的稳定工作温度区间可以覆盖170℃到260℃，能够满足绝大多数常规耗材的打印温度要求，分段式的结构让日常维护非常便捷，当喷嘴出现磨损或者堵头时，只需要加热到工作温度后就可以快速拆卸更换喷嘴，不需要拆解整个散热组件；散热鳍片的表面做了平整处理，搭配散热风扇时可以形成稳定的散热风道，长时间连续工作时，喉管上部的温度始终可以保持在50℃以下，有效减少了远程挤出机型常见的堵头、回丝不畅问题。结构上所有的连接位置都采用标准公制螺纹，各个零部件的互换性极强，后期升级更换不同口径的喷嘴、不同功率的加热棒都不需要改动整体安装结构，对于设备改装、维护来说可以大幅降低配件成本与调整难度。
