平皮带式轻型物料输送设备结构设计

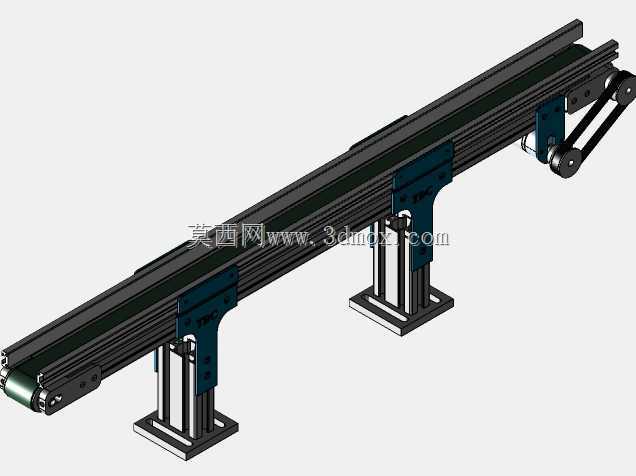

　　这款平皮带输送设备的三维结构，主要面向轻工制造、电子组装、小件包装等场景的短距离物料转运需求，在实际产线布局中，常被布置在加工工位之间、检测设备进出料端、包装工序的衔接段，用来输送重量较轻、底面平整的工件，比如注塑小件、电子元器件、盒装成品、冲压小零件等，避免人工搬运带来的效率损耗与磕碰风险。从结构设计逻辑来看，整体采用模块化搭建思路，主体承载框架选用标准工业铝型材拼接，无需额外焊接加工，所有连接位置均采用配套型材螺母与螺栓紧固，既可以根据实际产线的输送长度需求快速裁切调整型材长度，也能在后期维护时快速拆解更换受损部件，相比传统焊接钢架，安装调试的灵活度更高，也不会出现焊接变形带来的装配误差。设备的驱动端布置在机身一侧，

　　采用电机搭配同步带轮的传动结构，将动力传递给主动辊筒，主动辊筒表面做了滚花处理，增大与皮带接触面的摩擦力，避免皮带重载时出现打滑丢转的问题；从动端设置在机身另一端，配套张紧调节结构，通过调整从动辊筒的两端安装位置，就能实现皮带张紧度的微调，同时还能纠正皮带运行过程中出现的跑偏问题，日常运维时不需要拆解大量部件就能完成调整。机身的支撑结构采用双立柱搭配方形地脚板的设计，立柱同样使用铝型材材质，与上方主框架通过专用连接角件固定，每个支脚的地脚板上预留了膨胀螺栓安装孔，可以直接固定在车间地面上，保证设备高速运行时的稳定性；如果产线需要调整输送高度，也可以通过更换不同长度的立柱型材，或者在立柱位置加装升降调节组件，

　　适配不同高度的进出料对接需求，支脚的安装边界需要预留至少五十毫米的周边操作空间，方便后期紧固螺栓与调整水平。皮带部分选用轻型平皮带，根据输送物料的不同，可以更换为防静电材质、防滑材质或者耐磨损材质，皮带下方全程布置有支撑托板，避免输送过程中皮带因为物料重量出现下凹变形，保证物料输送过程中的平稳性，不会因为皮带起伏导致小件物料倾倒、滑落。两侧的皮带限位结构采用薄型铝条制作，固定在主框架的型材槽内，与皮带边缘预留一到两毫米的间隙，既不会摩擦皮带边缘造成额外磨损，也能限制皮带的横向窜动，降低跑偏概率。在实际选型应用时，这类输送设备的宽度可以根据输送物料的最大外形尺寸调整，常规使用场景下机身宽度比物料最大宽度宽出五十到一百毫米即可，

　　长度方向则根据两个对接工位的间距确定，需要注意的是驱动端需要预留出电机与传动轮的安装空间，整体长度要比有效输送段长出两百毫米左右，避免电机与周边工位设备产生干涉。安装时首先要将主框架拼接完成后调整整体水平度，再安装支脚结构固定到地面，随后套装皮带调整张紧度，最后安装驱动电机接线调试，调试过程中先空载运行检查皮带是否跑偏、辊筒转动是否顺畅，确认无异常后再逐步加载物料测试输送稳定性。这类轻型皮带输送机相比重型滚筒输送机，运行噪音更低，结构更轻巧，对于小件物料的输送适配性更好，不会出现小件卡入辊筒间隙的问题，在3C电子、食品包装、五金小件加工等行业的自动化产线中应用十分广泛，设计时所有标准件均选用市面通用规格，不需要定制特殊加工件，能有效降低制造成本与后期配件更换的难度。
