带挡条倾斜式皮带爬坡输送设备

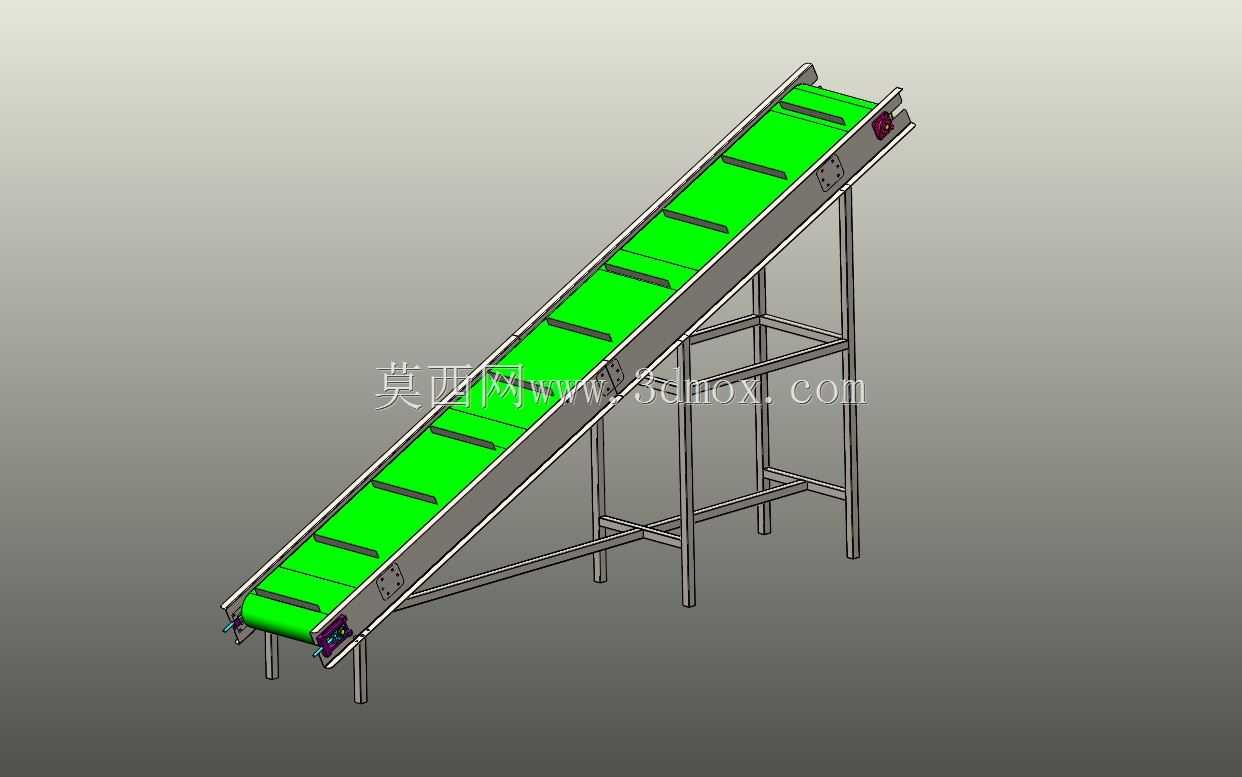

　　这款倾斜布置的皮带输送设备，主要针对有高度差的工位间物料转运需求设计，常见于食品加工、包装产线、零散件分拣、农产品初加工等场景，用来完成颗粒状、袋装、小型盒装物料从低位到高位的连续输送，替代人工反复搬运提升的重复作业，减少产线工位间的物料中转等待时间。设备整体采用方管焊接机架作为承载主体，机架支腿设置了横向与斜向的加强撑结构，避免长期承重后出现机架变形、输送面倾斜角度偏移的问题，支腿底部预留了安装固定板，可通过膨胀螺栓与地面固定，也可根据现场布置需求加装可调脚杯，适配地面不平整的安装场景，安装时需保证两侧机架的平行度误差控制在合理范围，避免皮带运行过程中出现跑偏、蹭边的异常磨损。输送面采用绿色PVC材质皮带，

　　皮带上等间距粘接了横向挡条，挡条高度根据常规散料、小型包装物的滑落临界角度设计，当设备以固定倾斜角度布置时，挡条可以承托物料避免其在重力作用下沿皮带下滑，保证爬坡输送过程中物料不会回落、堆叠，挡条的间距可根据实际输送物料的单个体积、输送速度调整，适配不同产能的产线节拍需求。设备的驱动端布置在倾斜段的高位位置，这种布置方式可以让皮带的承载段始终处于张紧受力状态，减少皮带松垮打滑的概率，驱动辊与改向辊的两端都配置了带座轴承，降低辊筒转动的阻力，同时张紧结构设置在低位改向辊的两侧，可通过调节螺栓调整皮带的张紧度，补偿皮带长期运行后出现的拉伸变形，日常维护时无需拆解机架主体即可完成张紧度调整。设备两侧设置了薄钢板折弯的挡边，

　　挡边高度略高于皮带承载面，避免输送过程中物料从皮带两侧掉落，尤其是输送零散小零件、颗粒状物料时，挡边可以起到很好的围挡作用，减少物料撒漏造成的现场清理工作量。从安装边界来看，设备的倾斜角度可根据现场的高度差、水平安装空间调整，常规布置角度在15度到30度之间，角度过大时可适当加高挡条高度、降低输送速度保证物料输送稳定性，设备的宽度尺寸可根据输送物料的最大外形定制，常规规格下机架宽度比皮带宽度宽出100mm左右，预留出挡边、辊筒安装的空间，安装时需保证高位出料端与下游设备的接料口高度对齐，低位进料端可搭配振动盘、人工操作台、上料料斗等设备使用，实现物料的自动上料输送。设计过程中重点考虑了设备的运行稳定性与维护便捷性，

　　所有辊筒的安装座都采用可拆卸式结构，后期更换皮带、轴承时无需整体切割机架，输送面下方每隔一段距离设置了托辊，承托皮带与物料的重量，避免皮带长期受重出现下凹变形，保证输送面的平整度。设备运行时噪音低，皮带表面光滑易清洁，适配有卫生要求的食品、医药包装产线使用，也可用于五金小件、注塑零件的产线转序，相比斗式提升机，这种皮带爬坡输送机的结构更简单，进料出料位置更灵活，可根据现场空间调整倾斜段长度，适合短距离的高度差物料输送场景，不会出现斗式提升机常见的物料卡滞、撒料问题，对于形状不规则的小型工件、软包装物料的适配性更好。
