90度转弯皮带输送设备结构设计

　　在车间布局规划、物流分拣线搭建、生产工序衔接的场景里，直角转向的物料输送一直是线体布局的常见痛点，直线输送设备无法直接完成转角处的物料流转，若采用人工转运会大幅提升作业强度，也容易出现物料磕碰、流转节拍不匹配的问题，90度转弯带式输送设备就是为解决这类转角输送需求设计的专用输送单元。这类转弯输送设备常应用在电商分拣仓、包装生产车间、食品加工线、电子组装线的转角位置，能够在不改变物料输送姿态的前提下，完成90度方向的流转衔接，适配不同高度的进出料端对接需求，可直接与同带宽的直线皮带机、滚筒线完成拼接，不需要额外增加过渡转接机构，能有效压缩线体整体占用的厂房空间，提升车间平面利用率。从功能特性来看，

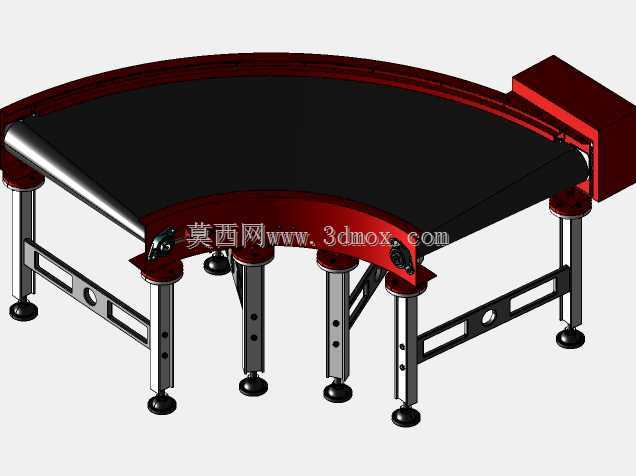

　　这款转弯皮带机采用锥形辊筒作为皮带的支撑传动部件，区别于直线段的等径辊筒，锥形辊筒的锥度经过精准匹配，能够保证皮带在转弯运行过程中内外圈线速度匹配，避免皮带出现跑偏、扯边、打滑的问题；皮带表面采用哑光防滑材质，能够在输送纸箱、周转箱、袋装物料、规整工件时提供足够摩擦力，防止物料在转弯离心力作用下出现偏移、滑落。设备的支撑腿采用可调节脚杯结构，每个支腿都预留了高度调节余量，安装时可以根据现场对接的线体高度调整整机水平度，支腿之间加装了横向连接撑杆，提升整机框架的结构刚性，避免长时间运行出现框架晃动、共振的问题。驱动单元布置在转弯段的出料端侧，采用侧装式安装结构，不会占用线体上下方的通行与维护空间，驱动辊与张紧机构集成在一起，

　　日常维护时可以快速调整皮带张紧度，补偿皮带长期运行产生的蠕变伸长量。从设计思路层面，这款转弯机的框架采用分段式折弯焊接结构，转弯段的内外侧板采用数控折弯成型，保证圆弧半径的一致性，侧板上预留的辊筒安装孔位采用同轴定位加工，确保每根锥形辊筒的安装角度与设计值一致，避免因辊筒角度偏差导致皮带运行轨迹偏移。皮带内侧加装了导向条，对应侧板上的导向槽结构，能够进一步限制皮带在运行过程中的横向窜动，即使在高速输送工况下也能保证皮带运行稳定。设备的进出料端都预留了对接接口，既可以和同规格的直线皮带机直接拼接，也可以根据需求加装导料栏板、光电检测安装位、挡停机构等功能附件，适配不同生产场景的定制化需求。关于安装边界，

　　这款90度转弯机的转弯半径适配常规400-800mm带宽的输送需求，整机安装时需要预留转弯段外侧的维护空间，侧装驱动端需要预留至少300mm的检修操作空间，支腿的安装固定可以采用膨胀螺栓直接与地面固定，也可以根据需求加装脚轮实现移动工位的灵活布置；设备的进料端与出料端的高度差可以根据支腿调节范围适配，常规调节区间覆盖600-900mm的常用线体高度，能够匹配绝大多数轻工业生产、物流仓储场景的线体高度标准。在实际选型应用中，这类转弯皮带机不需要额外搭建复杂的转接平台，相比采用两台直线机加转角推料机构的方案，整体结构更简洁，运行故障率更低，日常维护只需要定期检查皮带张紧度、辊筒转动灵活性即可，不需要复杂的维保操作，能够长期稳定连续运行，适配多班次连续生产的作业需求。设备的整体框架采用型材与折弯板组合结构，在保证结构强度的前提下尽可能控制整机自重，安装搬运时不需要大型吊装设备，两名现场安装人员即可完成整机的就位、调平、对接工作，大幅缩短线体搭建的施工周期。
