三人接线接头座三维结构设计

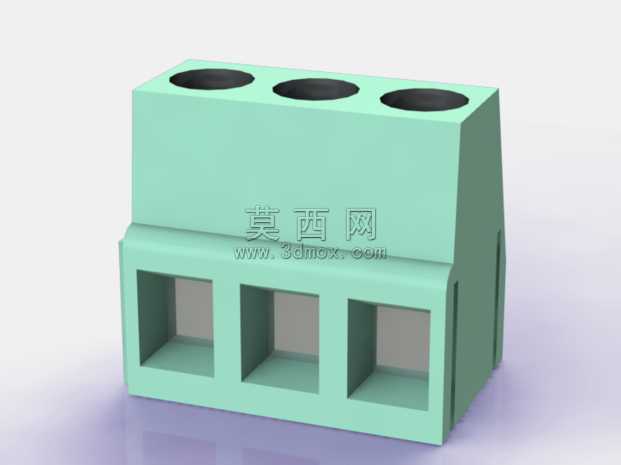

本款三人接头座采用三维参数化建模方式完成整体结构设计，建模过程中以实际电气接线场景的安装需求为核心依据，先通过草图绘制勾勒出产品的整体外轮廓与内部腔体边界，再通过拉伸、切除、倒角等基础建模指令完成主体块体的构建，严格匹配AWG24-12线径对应的接线位尺寸规范，确保每一处安装位的公差预留符合常规五金接插件的装配要求。模型顶部设置三个圆形进线孔位，孔位边缘做了微小的圆角过渡处理，避免穿线时割损线缆绝缘层，孔位内部预留了导电件的安装卡槽空间，可适配对应规格的压线铜件；下部设置三个方形的接线操作窗口，窗口边缘做了加厚处理提升整体结构强度，窗口内部空间充足，可容纳螺丝刀完成压线螺丝的拧紧操作，无需额外预留过大的操作间隙。整体外观采用规整的长方体切角造型，边角处均做了R角钝化处理，既避免注塑生产时出现应力集中导致的开裂问题，也能提升安装使用时的操作安全性，不会划伤操作人员手部。材质设定上选用常规的PA66绝缘工程塑料，渲染时调整了材质的哑光漫反射参数，还原工程塑料特有的半哑光质感，同时对孔位内部、接线窗口的内壁做了细微的纹理处理，模拟实际注塑件的表面肌理。结构设计上充分考虑了一体注塑成型的工艺要求，所有结构均做了拔模斜度处理，避免出现倒扣结构导致无法正常脱模，壁厚控制在均匀的2mm区间，防止注塑过程中出现缩痕、缺料等生产缺陷，相邻接线位之间设置了隔离筋条，可有效避免不同接线回路之间的电弧干扰，提升电气使用的安全性能。整体建模逻辑清晰，特征树层级分明，所有尺寸均做了参数化关联，可根据不同的线径适配需求快速调整孔位大小、整体外形尺寸，衍生出不同规格的同系列接头座产品，模型的装配基准面设置合理，可直接导入装配环境完成与配套压线件、固定卡扣的虚拟装配验证。
