带密封圈结构的滚动轴承三维设计作品

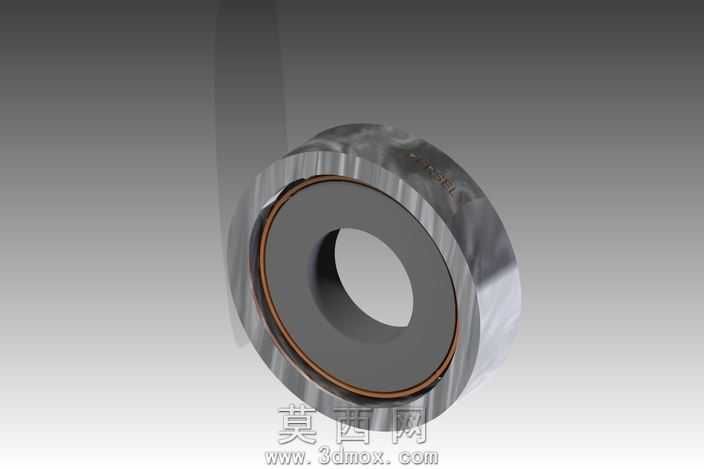

本作品为带接触式密封圈的深沟球轴承三维模型，建模过程严格遵循滚动轴承的标准尺寸规范，先通过草图绘制轴承内圈、外圈的截面轮廓，利用旋转特征生成内外圈的基础实体，针对内外圈的滚道部分，通过精确的圆弧尺寸约束保证滚道曲率与钢球的匹配度，确保后续装配时钢球与滚道的接触符合机械设计要求。钢球部分采用圆周阵列的方式完成装配，阵列数量参考同规格标准轴承的钢球排布参数，保证每个钢球在保持架内的位置均匀分布，保持架的建模采用拉伸与切除结合的方式，预留出刚好容纳钢球的兜孔结构，避免钢球在运转过程中出现窜动或脱落的问题。密封圈部分采用橡胶材质的渲染设置，通过橙棕色的材质贴图还原丁腈橡胶密封圈的视觉效果，密封圈与内外圈的密封槽做了精准的配合约束，还原真实轴承的接触式密封结构，能够直观展示该类轴承防灰尘、防润滑脂泄漏的结构特点。材质渲染上，轴承内外圈采用轴承钢的金属材质，调整金属粗糙度参数还原磨削加工后的金属光泽，钢球部分设置更高的反光度体现淬火后高硬度钢球的光滑表面质感，整体渲染采用渐变灰色背景，搭配柔和的环境光，突出轴承本身的结构细节，避免多余光影干扰对零件结构的观察。设计过程中重点还原了轴承各零件的装配关系，内圈与外圈的同轴度做了严格的装配约束，钢球与内外滚道设置了合理的接触间隙，既符合真实轴承的运转间隙要求，也能在三维环境下直观展示轴承的转动原理，可用于机械结构教学、传动系统装配演示等场景，模型的各零件均为可编辑的参数化特征，可根据实际设计需求调整尺寸参数，快速适配不同规格的同类型轴承设计需求。
