多接口集成式机电一体化控制电路板

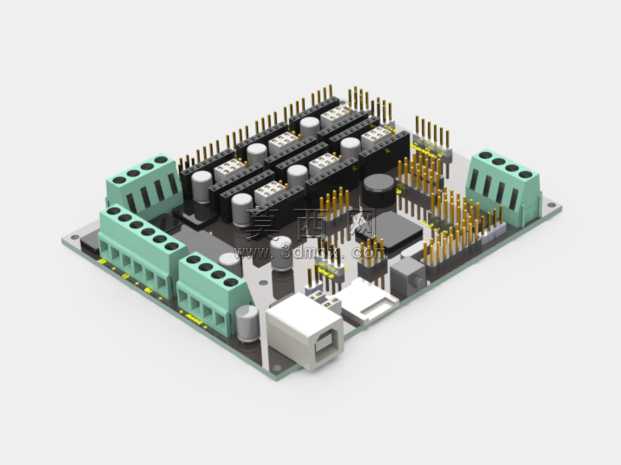

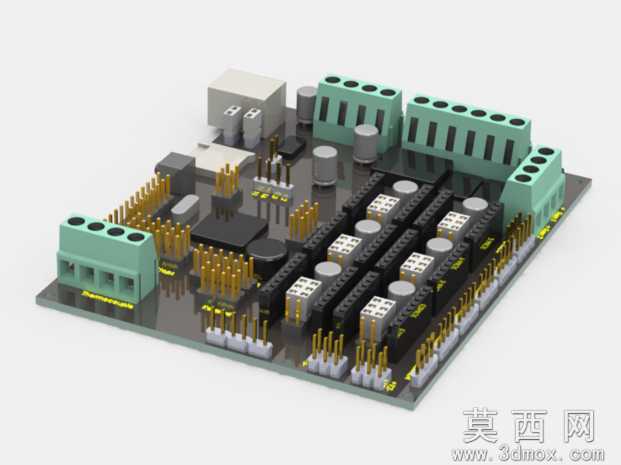

本作品为机电一体化控制电路板的三维建模成果，建模过程中严格遵循工业级PCB板卡的实际尺寸比例，对板上所有元件进行1:1精细化还原。建模初始阶段先完成PCB基板的轮廓构建，精准定位板身的安装孔位、边缘切角以及接口开槽位置，确保基板的外形尺寸与实际工业板卡完全匹配。随后逐一构建板上各类元件：绿色的接线端子排按照实际端子的间距、引脚数量、卡扣结构进行建模，还原端子的接线槽位与固定卡扣细节；黑色的排针排母按照标准2.54mm间距进行阵列排布，精准还原每一根插针的圆柱形态与塑料基座的结构；板上的电容、芯片、USB接口、电源接口等元件，均按照实物的外形尺寸、引脚位置进行建模，还原元件表面的标识区域与结构细节。材质渲染阶段，PCB基板采用哑光深绿的PCB板材材质，模拟真实电路板的阻焊层质感；接线端子采用哑光浅绿工程塑料材质，还原工业端子的塑料外壳质感；排针插针采用亮面金属材质，模拟铜质镀金针脚的金属光泽；电容、芯片等元件分别对应黑色哑光塑料、金属顶盖等不同材质，通过调整材质的粗糙度、反光度参数，让不同元件的质感区分清晰，整体渲染效果贴近真实电路板的视觉表现。结构设计上，合理排布各类元件的位置，预留出接线操作的空间与元件安装的间隙，还原实际控制板的元件布局逻辑，确保板卡的结构合理性，既满足机电控制的功能需求，也兼顾接线、维护的操作便利性，完整呈现了一款可用于小型机电设备控制的集成式电路板的完整三维形态。
