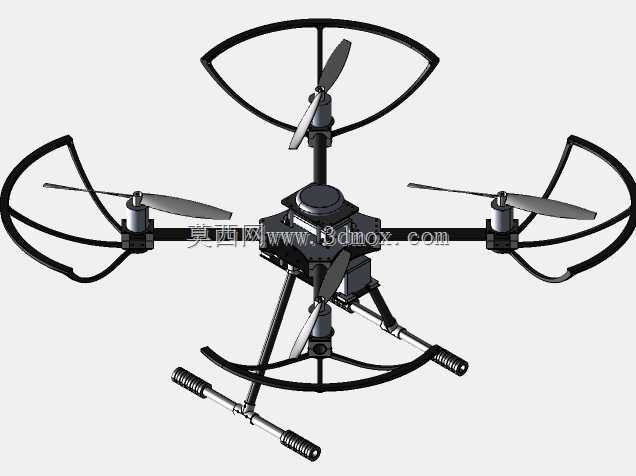

带防护结构的450mm四旋翼飞行载具

　　这款四旋翼飞行载具的旋翼端到端跨度为450mm，在小型民用无人机的尺寸区间内属于兼顾便携性与负载能力的规格，日常作业时不需要过大的起降场地，单人即可完成携带与起降操作，适配小范围巡检、低空测绘、教学实验等多类场景的使用需求。设计之初首先考虑的是新手操作与复杂环境飞行的碰撞防护问题，因此在每一组旋翼的外围都设置了环形防护架，避免飞行过程中旋翼直接触碰障碍物、墙面或者操作人员，降低炸机概率与操作风险，防护架采用3D打印工艺制作，可根据实际损耗情况单独打印更换，不需要整体更换机架部件，大幅降低后期维护成本。

　　动力端搭配10英寸规格的螺旋桨，该尺寸桨叶在450mm轴距的机架上能够提供充足的升力冗余，既可以满足基础飞行的动力需求，也能预留一定的负载空间，可搭载小型摄像头、气体检测模块、轻量抛投装置等不同功能的外设，拓展设备的实际使用场景。机架的手臂部分采用16mm直径的碳纤维杆制作，碳纤维材料本身具备高比强度、重量轻的特性，16mm的管径在保证手臂结构刚性、减少飞行过程中臂部振动的同时，尽可能降低机架整体自重，提升续航表现与飞行稳定性。中间的核心承载板采用1mm厚度的碳纤维板加工，作为飞控、电调、电池、接收机等核心电子元件的安装基体，1mm的厚度在满足安装强度要求的前提下，不会额外增加过多的机身重量，板件上预留的安装孔位可适配主流规格的飞控与电调安装尺寸，降低电子元件的装配难度。

　　起落架部分采用杆式结构设计，安装在机架下方，能够在起降时为机身提供足够的离地间隙，避免底部搭载的外设或者电池直接触碰地面，同时杆式起落架的风阻更小，不会对飞行姿态造成过多干扰，起落架端部设置有防滑缓冲结构，降落时能够吸收一部分冲击能量，减少硬着陆对机身电子元件的振动损伤。从结构设计的角度来看，这款机架的模块化程度较高，手臂、防护架、起落架都采用可拆分的连接结构，某一部件出现损坏时可单独拆卸更换，不需要整体报废机架；碳纤维杆与碳板的组合搭配，平衡了结构强度、整机重量与制作成本，3D打印防护件的引入，既实现了复杂外形防护结构的快速制作，也方便使用者根据自身需求调整防护架的外形与尺寸。

　　在实际安装边界上，该机架的旋翼防护圈外径略大于旋翼旋转直径，整机收纳时可将手臂向中心折叠或者拆卸，进一步缩小收纳体积，方便放入常规尺寸的设备箱中携带；中心碳板的安装区域可容纳3S-4S规格的航模锂电池，搭配对应规格的电调与电机，可实现稳定的悬停与航线飞行。这类结构的四旋翼载具，既适合航模爱好者进行组装调试、飞行练习，也可作为小型作业无人机的基础机架，经过简单的外设加装后，可用于农田小范围作物长势巡查、厂区设备低空巡检、校园航模教学实训、室内外小区域航拍等场景，防护结构的存在也让它在人员密集的教学场景、障碍物较多的厂区环境中使用时，具备更高的安全性，减少旋翼伤人或者碰撞致损的风险。设计过程中对各部件的安装位置做了重心匹配优化，电池安装位设置在中心碳板的中心区域，可通过调整电池位置配平整机重心，减少飞控的姿态修正负担，提升飞行时的稳定性；电机安装座的孔位适配主流22系列航模电机的安装尺寸，使用者不需要额外打孔改装即可完成电机装配，降低组装的加工门槛。
