轻量化可快拆四旋翼无人机机架结构设计

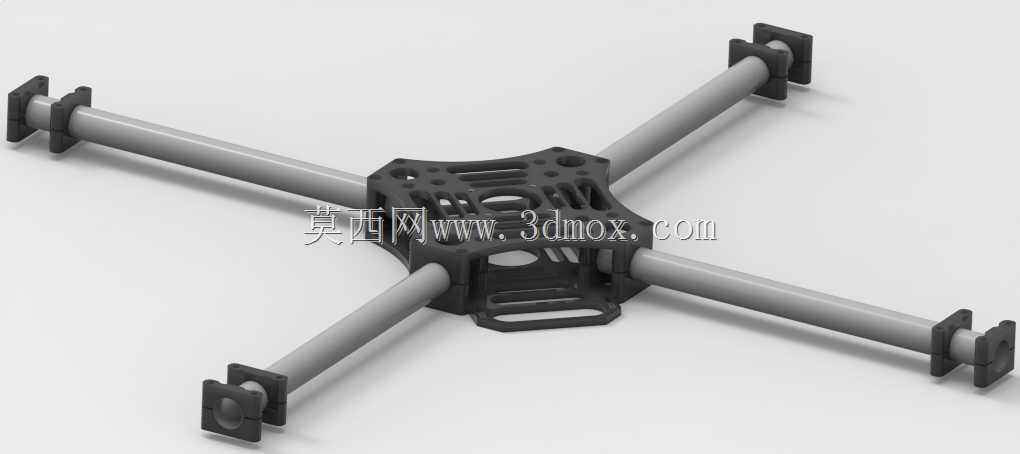

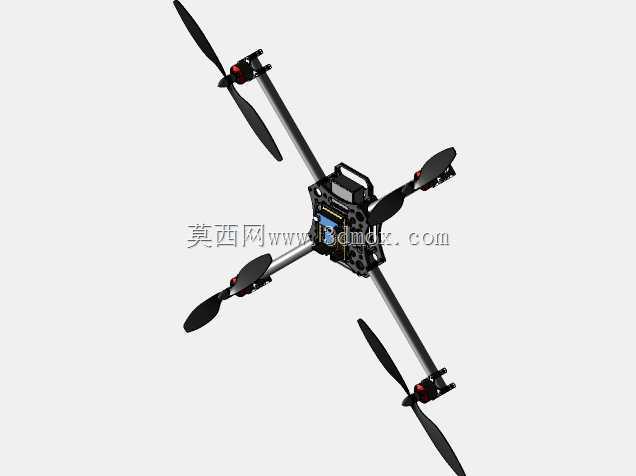

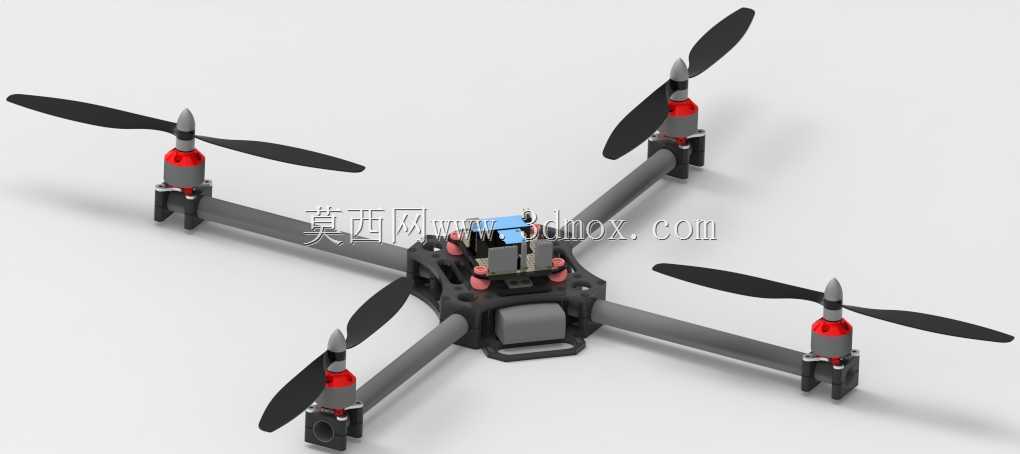

　　这套四旋翼机架的结构设计，核心围绕户外便携航拍、小型作业载荷挂载的实际使用场景展开，针对传统一体机架运输占空间、摔损后整架报废的痛点做了针对性优化。从结构受力逻辑来看，机架整体采用中心对称布局，机臂与中心舱采用快拆插接结构，无需额外工具即可完成拆装，拆分后所有部件可收纳进常规尺寸的户外背包，适配单人外业作业的携带需求。

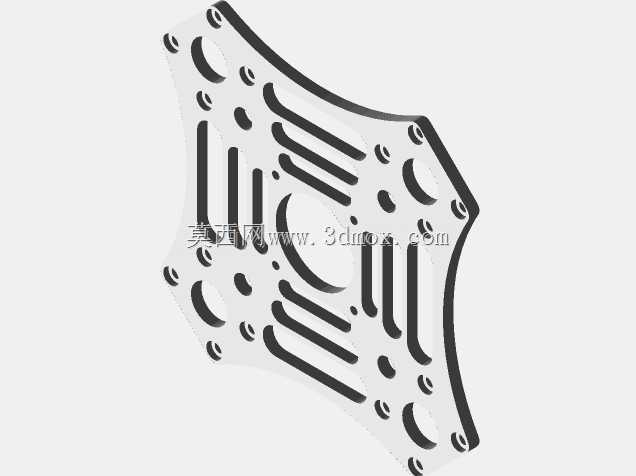

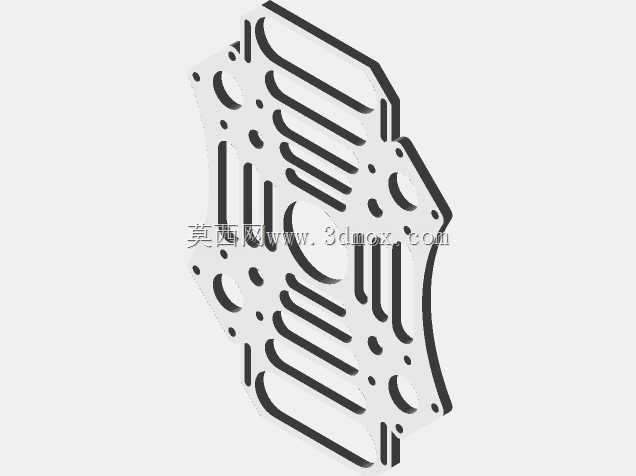

　　整机自重控制在180克级别，不含动力与飞控电子部件，500毫米的对桨轴距预留了足够的桨叶安全间距，可适配10寸规格的正反螺旋桨，避免大油门状态下桨叶射桨剐蹭机臂的风险。中心舱采用上下分层框架结构，上层预留飞控、GPS模块的安装位，下层可放置电池、电调等重量较大的部件，通过重心下沉的布局设计提升飞行稳定性，所有安装孔位均按照标准航模电子件的通用安装尺寸设计，可兼容市面上主流的20x20mm、30x30mm安装规格的飞控与电调部件。

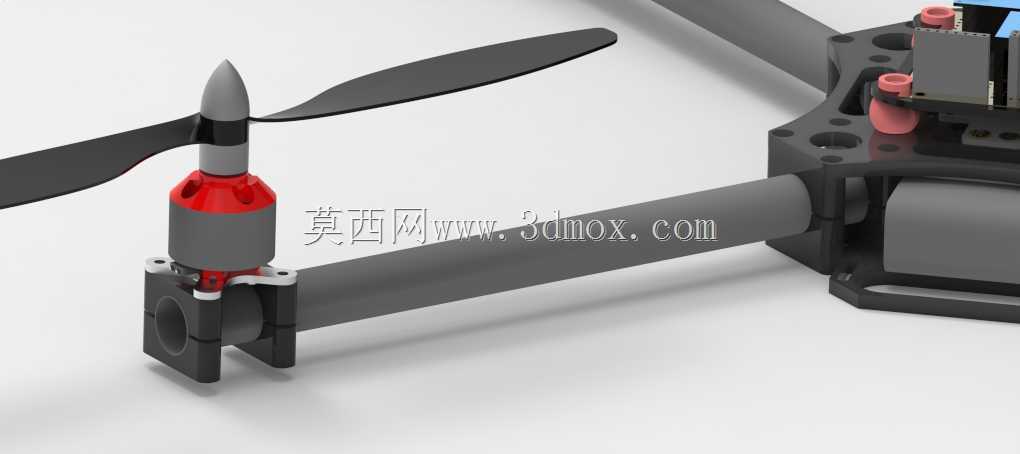

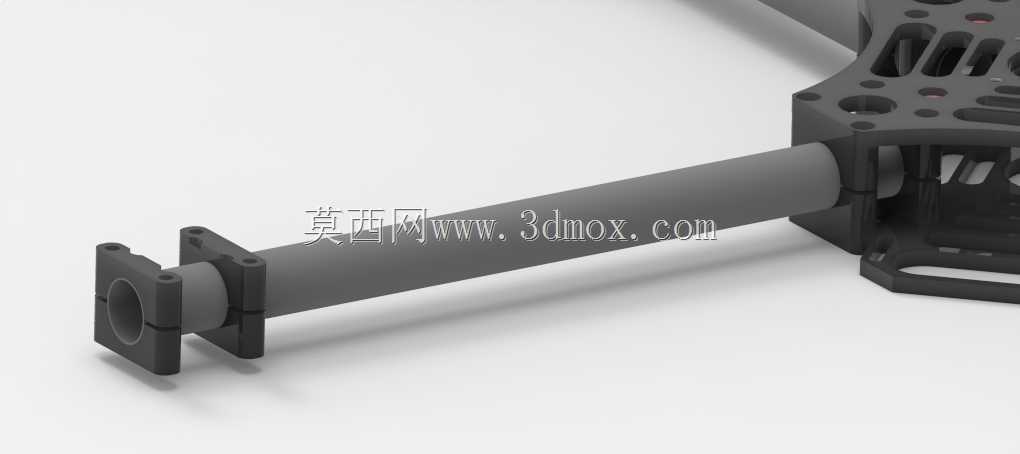

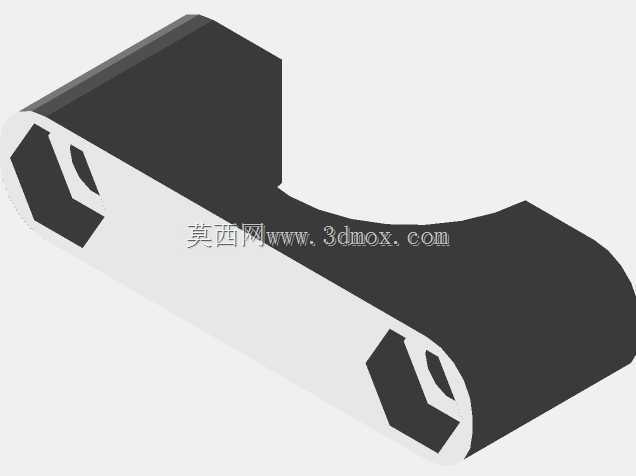

　　机臂部分采用分体式设计，电机安装座分为上下两个独立的3D打印件，通过抱紧结构固定在碳纤或铝合金圆杆上，单根机臂杆的尺寸为直径16mm、长度220mm，杆与中心舱的连接采用插接加顶丝固定的方式，既保证了连接强度，又能在机臂受撞击断裂时快速替换单根臂杆，无需更换整个机架，大幅降低炸机后的维修成本。整套机架的3D打印部件均做了无支撑优化设计，打印时无需添加额外支撑结构，打印完成后仅需简单去除毛边即可完成装配，适配FDM类型的桌面级3D打印机加工，材料优先选用PLA材质，在保证足够结构刚性的同时控制整机重量，若需要更高的抗冲击性能，也可更换为PETG、ABS等韧性更好的打印材料。

　　从受力仿真的角度来看，所有打印件的壁厚均做了等强度优化，在电机安装座、机臂插接位等应力集中区域做了局部加厚与圆角过渡处理，可承受飞行过程中电机产生的持续振动，以及常规降落时的冲击载荷，不会出现结构断裂的问题。机架的紧固件全部采用标准M3规格螺丝，长度为30mm，配套标准防松螺母，无需定制特殊规格的紧固件，日常维护替换十分方便。后续可拓展的安装位已经预留，包括脚架安装孔、云台挂载位、作业设备挂点等，可根据不同的使用需求加装对应的功能部件，比如航拍用的云台相机、植保作业用的微型喷洒模块、航测用的小型相机等，适配多场景的使用需求。

　　在实际装配过程中，所有部件的公差配合均做了适配调整，打印件与碳杆的配合间隙控制在0.2mm以内，既不会出现过紧无法装配的问题，也不会因为间隙过大导致飞行过程中机臂晃动。上下中心框架的连接采用多点位螺丝固定，保证中心舱的结构刚性，避免飞控安装位出现高频振动影响飞行姿态数据的准确性。电机安装座的抱紧力经过实际测试，在满油门拉力下不会出现电机转动移位的问题，同时预留了电调走线的槽位，可将电调电源线与信号线隐藏在机臂内部，减少飞行过程中的风阻，也避免线材外露被桨叶打到的风险。
