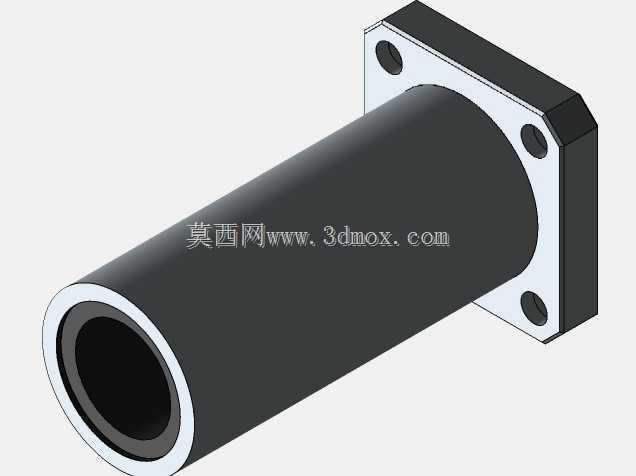

做非标设备结构设计的同行大多有体会,直线导向类部件的选型,往往直接决定整套往复机构的运行稳定性与寿命,尤其是轻载、高频往复的工位,导向件的安装精度、配合间隙、支撑刚性稍有偏差,就容易出现卡滞、爬行、磨损过快的问题。这款方法兰结构的加长型直线轴承,就是针对常规直筒型轴承安装定位不便、短款支撑跨距不足的痛点做的结构优化,在3D打印设备运动轴、小型CNC工作台进给、包装机械横封往复机构、点胶设备位移模组这类需要紧凑安装空间的场景里适配性极强。
从结构设计逻辑来看,加长的筒体部分首先拉长了内部滚珠循环回路的有效支撑长度,相比同内径的标准长度直线轴承,支撑跨距提升近一倍,能有效降低轴杆伸出端的挠度,当导向轴承受偏载力矩时,更长的滚道接触区域可以分散局部接触应力,避免边缘应力集中导致的滚道点蚀、保持架变形问题,尤其适合行程不长但负载作用点距离安装面有一定距离的悬臂类导向结构。端部的方法兰采用一体化切边成型设计,四个安装孔对称分布在法兰对角位置,安装时不需要额外加工定位台阶,直接通过法兰端面贴合设备安装板,穿入内六角螺钉即可完成固定,相比圆法兰轴承,方法兰的切边结构可以在紧凑安装空间里规避相邻部件的干涉,尤其是在多轴并排布置的模组里,方形轮廓的空间利用率远高于圆形法兰,不会出现相邻轴承法兰互相挤占空间的问题。
实际选型适配时需要注意,这类轴承的安装板开孔尺寸要和筒体外径做间隙配合,配合公差控制在H7级别即可,法兰端面的贴合面平面度需要保证在0.02mm以内,避免安装时法兰受迫变形导致筒体同轴度偏差,挤压内部滚珠循环通道。轴承内部的保持架采用树脂材质一体化设计,滚珠在滚道内做无限循环运动,运行时的噪音比金属保持架低3-5分贝,适合对运行噪音有要求的桌面级设备。导向轴的选配建议采用表面硬度HRC58-62的镀铬硬轴,轴径公差控制在g6级别,表面粗糙度Ra不超过0.8μm,这样能最大化发挥轴承的低摩擦特性,正常工况下额定动载荷下的运行寿命可以达到上万小时。
从安装边界来看,法兰端的四个安装孔采用沉头设计,螺钉锁紧后头部不会突出法兰端面,不会和相邻的运动部件产生刮擦;筒体的外圆做了高精度无心磨加工,圆度控制在0.005mm以内,和安装孔配合后可以保证轴承轴线和安装面的垂直度,避免导向轴穿入后出现别劲的问题。轴承两端设计有密封圈槽,配套的丁腈橡胶双唇密封圈可以阻挡外界的粉尘、切削碎屑进入滚道内部,在有少量切削液飞溅的机加工辅助工位、或者有粉尘溢出的3D打印成型舱内,也能有效保护内部滚道和滚珠,降低维护频率。
在实际设备调试过程中,这类加长型方法兰轴承通常成对使用,两根平行布置的轴承搭配两根平行导向轴,配合同步带或者丝杆传动,就可以组成稳定的直线运动模组,相比直线导轨的组合成本低40%左右,安装调试的难度也更低,不需要像导轨那样做复杂的平行度打表校准,只要保证两根安装轴的同轴度、平行度在公差范围内,就可以实现顺畅的往复运动。对于负载不大、行程在300mm以内的中低速往复工位,这类轴承的性价比优势非常明显,既可以满足运动精度要求,又能控制整体设备的制造成本,是小型自动化设备、桌面级加工设备导向结构里非常常用的标准部件。建模过程中需要重点保证法兰安装孔的位置度、筒体内径和法兰端面的垂直度、滚道区域的壁厚均匀性,这些尺寸公差直接影响成品轴承的运行精度,要是壁厚不均会导致滚珠受力不一致,运行时出现卡顿、阻力波动的问题,建模时的公差分配要结合实际机加工的工艺能力来设定,避免出现设计精度过高加工无法实现,或者精度过低影响使用性能的问题。
