树莓派CM4计算模块DIN导轨安装固定支架

　　在工业控制柜、嵌入式设备集成场景中，DIN导轨是电气元件安装的通用载体，绝大多数工控PLC、继电器、端子排都采用标准DIN导轨安装方式，而树莓派CM4作为常用的嵌入式计算核心，原生并未配备导轨安装结构，直接放置或采用螺丝固定的方式既不符合柜内布线规范，也会给后期维护、模块拆装带来诸多不便。这款安装支架正是针对这一实际工程痛点设计，实现树莓派CM4计算模块与标准TS35 DIN导轨的快速适配安装。

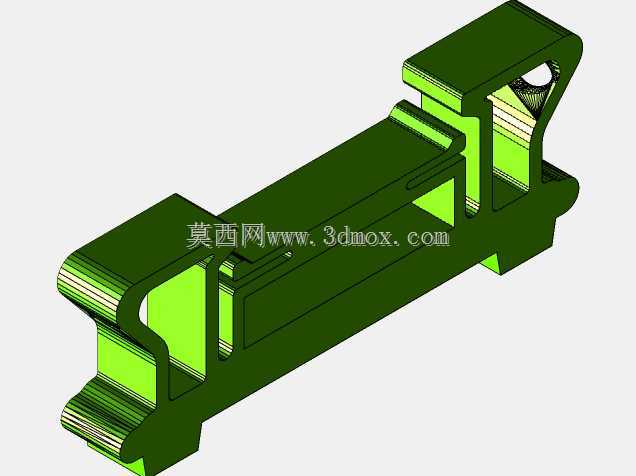

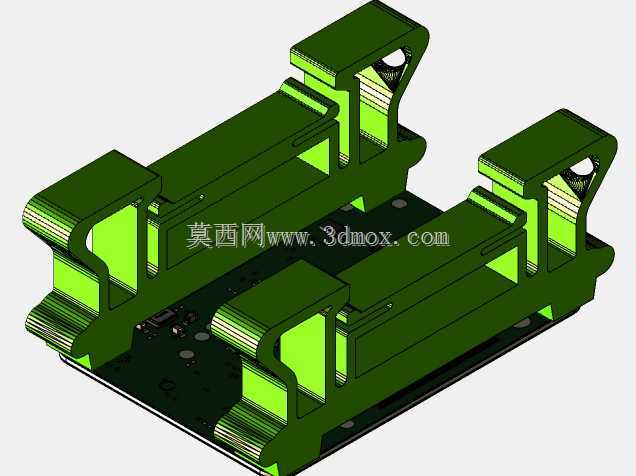

　　从结构设计来看，支架采用双侧卡扣式固定结构，两个对称的安装臂分别卡在CM4模块的两侧固定孔位，通过金属螺丝与模块本体锁紧，不会遮挡模块上的核心芯片、接口区域，预留了足够的散热空间，不会影响CM4自身的被动散热效果，也不会干涉后续外接散热片、风扇等散热配件的安装。支架背部的导轨卡扣采用标准DIN导轨适配结构，安装时只需将卡扣上侧卡入导轨上沿，下侧按压即可完成锁定，拆卸时用一字螺丝刀撬动卡扣解锁位即可快速取下模块，无需拆卸导轨上其他相邻元件，柜内维护效率远高于螺丝固定式安装方案。

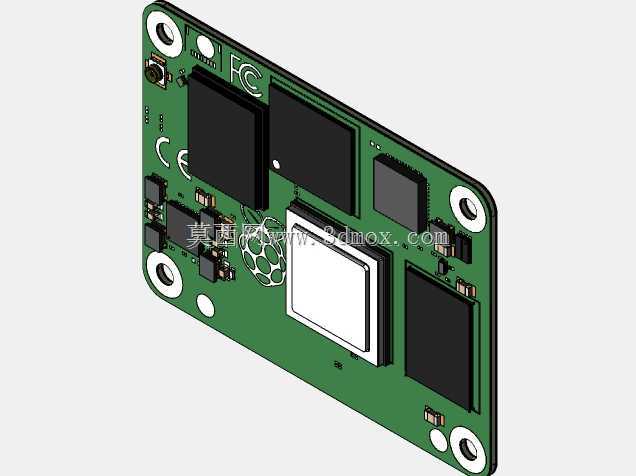

　　安装边界方面，支架完全贴合CM4模块的外形轮廓，整体宽度与CM4模块保持一致，不会额外占用过多导轨安装空间，相邻安装的其他电气元件最小间距可控制在5mm以内，适配高密度柜内安装场景。支架的安装孔位完全匹配CM4模块原生的固定孔位置，不需要对模块进行任何钻孔、打磨等二次加工，不会损伤PCB板，也不会影响模块的原有电气性能。垂直安装的结构设计让模块板面与导轨平面保持平行，模块上的CSI、DSI、GPIO等接口朝向柜内布线侧，方便外接传感器、显示屏、通讯线等配件，走线方向符合常规工控柜的布线习惯，不会出现线缆弯折半径过小、接口被遮挡的问题。

　　实际应用中，这款支架可广泛用于工业数据采集终端、边缘计算网关、小型工控主机等设备的柜内集成，将原本需要单独固定的CM4模块转化为标准导轨安装元件，统一柜内安装规范，减少定制固定件的设计加工成本。支架采用工程塑料注塑成型，具备足够的结构强度，同时具备绝缘特性，避免模块PCB与金属导轨直接接触造成短路风险，适配工业现场复杂的电磁环境与温湿度工况。设计过程中充分考虑了公差适配问题，导轨卡扣的弹性余量可以兼容不同厂商生产的TS35 DIN导轨的尺寸公差，不会出现卡接过松容易脱落、或者卡接过紧无法安装的问题，双侧固定臂的锁紧螺丝孔位预留了0.2mm的位置公差，即使CM4模块的固定孔存在微小生产误差，也可以顺利完成装配，不会出现装配应力导致PCB板变形的情况。

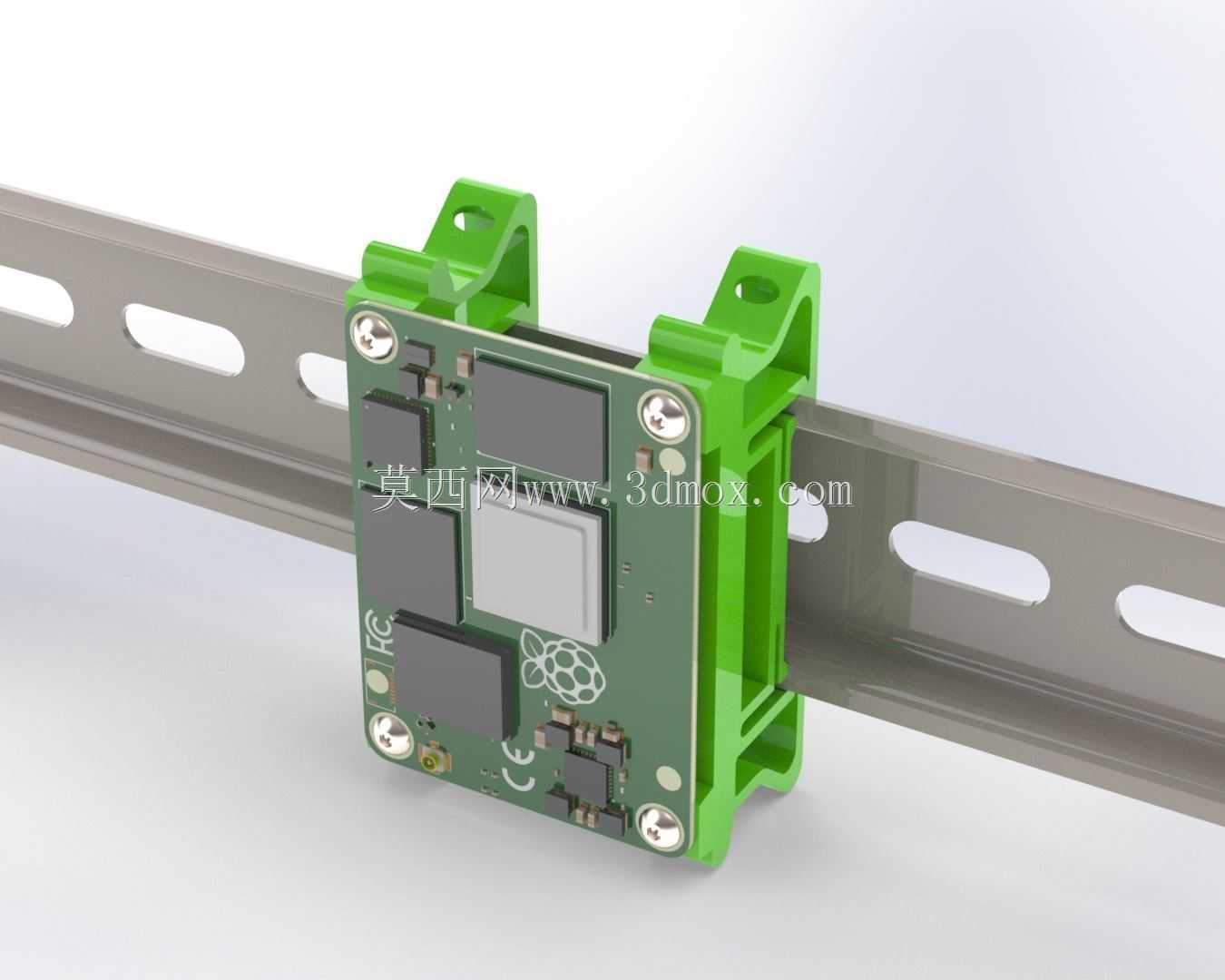

　　从装配流程来看，用户只需要先将支架的两个固定臂通过配套螺丝固定在CM4模块两侧，再将整体对准DIN导轨按压锁定即可完成安装，整个装配过程不需要复杂工具，单人即可在几十秒内完成，相比定制金属安装支架，这款塑料支架重量更轻，不会给导轨带来额外的负重，长期使用不会出现导轨变形、固定件松动的问题。支架的结构设计充分规避了与模块上高频元件的接触，不会影响模块的无线通讯信号传输，对于搭载WiFi、蓝牙功能的CM4模块，安装后信号强度不会出现明显衰减，满足无线数据传输的应用需求。
