欧标槽宽5mm规格2020工业铝挤型材

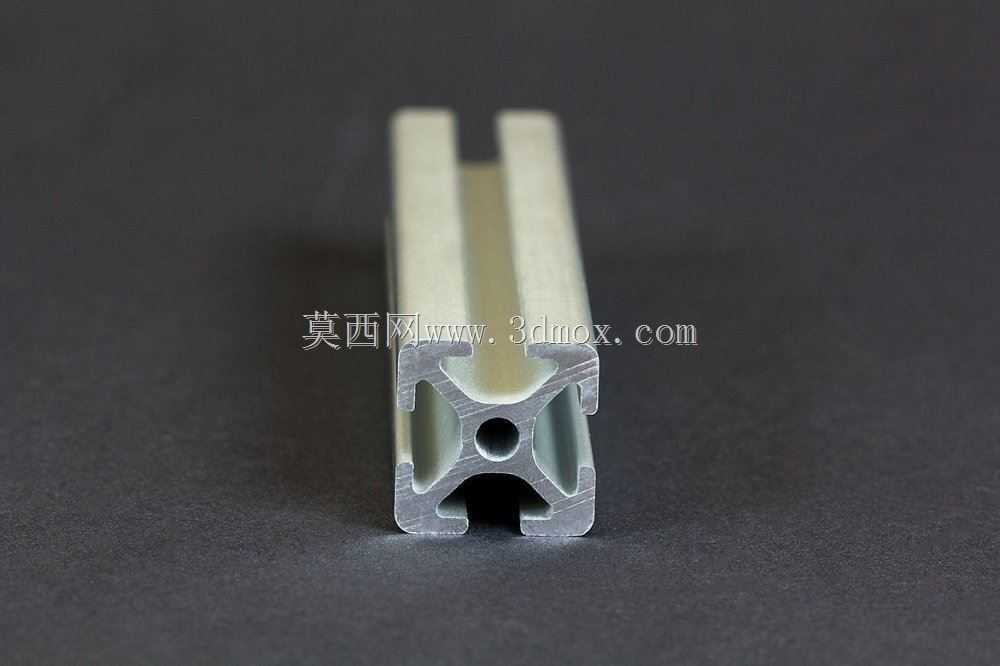

　　这款截面规格为20mm×20mm的工业铝型材，槽口宽度为5mm，属于轻型欧标铝挤型材范畴，在轻量化工业设备搭建场景中应用十分广泛。从截面结构来看，其中心设置有贯通的圆形工艺孔，既可以作为穿线通道走小规格的信号线缆、低压气管，也能在需要拼接加长时插入圆柱销实现同轴定位，避免两根型材对接时出现错位偏移；截面四周分布的T型槽结构，是这类型材的核心功能结构，槽道沿型材长度方向全程贯通，配套对应规格的T型螺栓、方形螺母即可实现快速装拆，不需要在型材本体上额外打孔攻丝，调整安装位置时只需松开螺母滑动紧固件到目标位置再锁紧即可，大幅降低机架改制的工作量。

　　在实际应用场景中，这类轻型铝型材常被用来搭建小型桌面自动化设备的机架，比如桌面式点胶机、小型螺丝排列机的支撑框架，也会用来做设备的安全防护栏、传感器安装支架、小型物料周转台的骨架，甚至在实验室非标测试工装、3D打印机的框架结构中也能见到它的身影。因为截面尺寸小、单位长度重量轻，它不会给承载基面带来过大的负载，同时铝合金本身的阳极氧化表层具备不错的耐锈蚀能力，在常规车间环境下不需要额外做表面防腐处理就能长期使用。

　　从设计思路上看，这款型材的截面做了对称式的筋板优化，在四个槽位之间设置了斜向加强筋，在控制整体重量的前提下保证了截面的抗弯、抗扭性能，对比同规格的实心方铝，它的重量降低了六成以上，而静态承载能力完全能满足轻型设备的使用需求。型材的端面可以配套对应规格的尼龙端盖进行封边，既可以避免端面的锐边划伤操作人员，也能防止加工过程中产生的切屑、车间内的灰尘进入型材内腔，后期清理维护更加方便。

　　安装边界方面需要注意，这款型材的外接尺寸严格控制在20mm×20mm，设计机架时相邻型材如果采用角件连接，需要预留出角件的安装空间，通常角件会突出型材表面12-15mm，做布局干涉检查时不能只按型材本身截面计算占位。如果是采用隐藏式的内置连接件安装，需要在型材端面的指定位置加工定位孔，加工时要注意孔位与中心孔的同轴度，避免安装时连接件卡滞。槽内配套的紧固件头部尺寸与5mm槽宽完全适配，不能混用槽宽6mm或8mm的欧标、国标型材紧固件，否则会出现紧固件无法卡入槽道、锁紧后打滑的问题。

　　在实际选型过程中，需要根据承载需求计算单根型材的支撑跨度，通常单根型材无中间支撑的跨度不建议超过800mm，如果跨度超过这个数值，会出现明显的下挠变形，影响上面安装的精密组件的运行精度，比如在型材上安装直线导轨、滑台模组时，过大的下挠会导致导轨平行度超差，滑台运行卡顿、定位精度下降。如果需要更大的支撑跨度，可以通过在型材槽内加装钢制加强条，或者采用双型材并排拼接的方式提升整体刚性，拼接时可以使用专用的型材连接销，沿长度方向每隔200mm设置一个连接点，保证两根型材贴合紧密不会出现相对窜动。

　　另外这款型材的切割加工通常采用专用的铝型材切割机，切口可以做到无毛刺、端面垂直度误差控制在0.1mm以内，不需要二次铣削加工就能直接用于组装，对于小批量的非标设备制作来说，能大幅缩短加工周期。如果需要在型材上安装脚轮、可调脚杯，只需要在端面的中心孔攻对应规格的螺纹，或者使用端面连接板转接即可，安装方式灵活多变，能适配不同的安装场景需求。
