适配28byj-48步进电机的乐高兼容齿轮

　　做创客项目这么多年，28byj-48这款步进电机几乎是入门级自动化装置的标配动力件，扭矩够、成本低、控制逻辑简单，不管是小型云台、简易机械臂还是乐高改装装置里都能见到它的身影，但原厂输出轴的连接结构和乐高积木的十字轴接口完全不匹配，很多时候要么额外做转接件浪费安装空间，要么直接粘死后期没法拆装修复，这款兼容齿轮就是针对这个实际痛点做的结构设计。

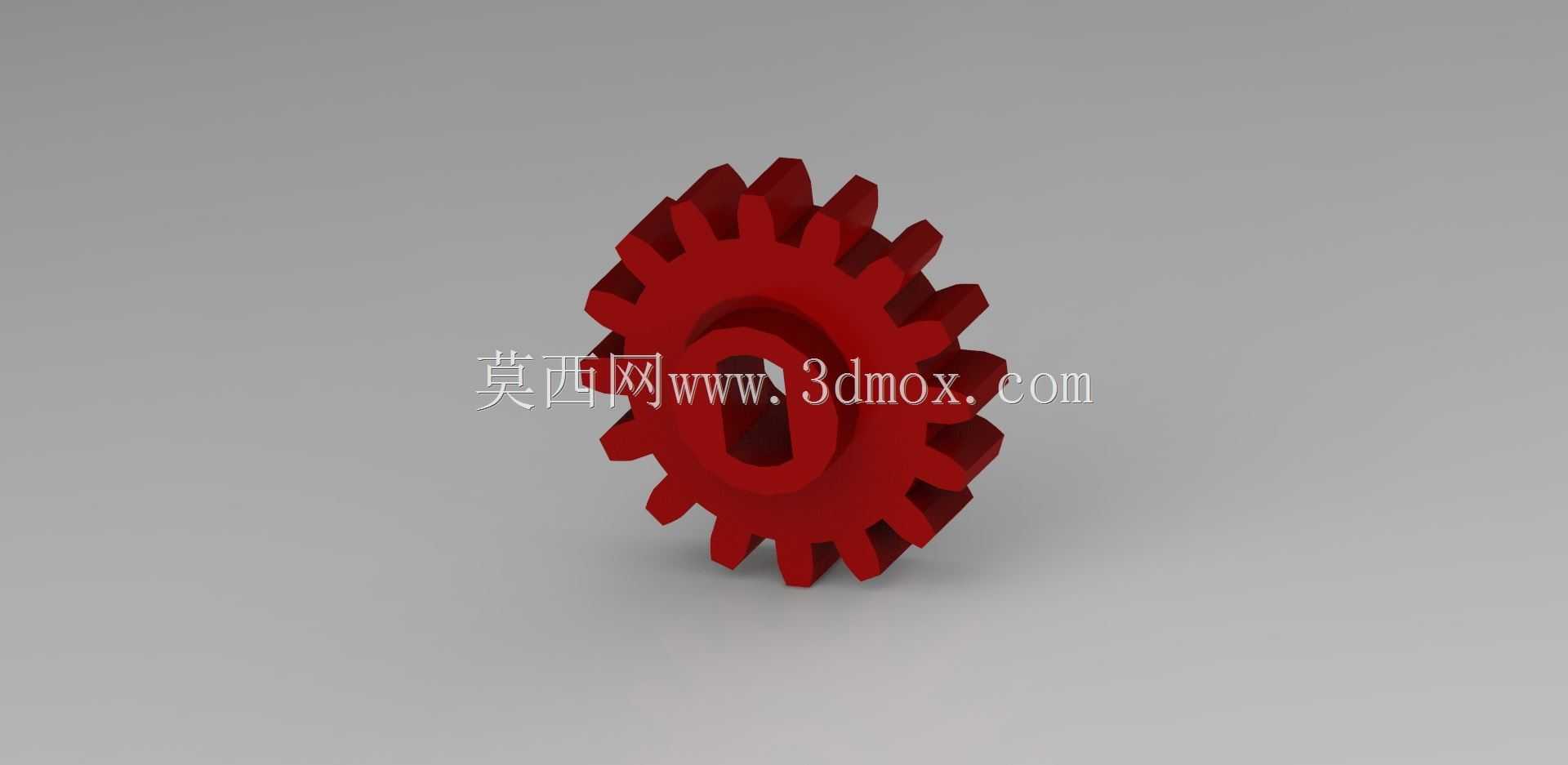

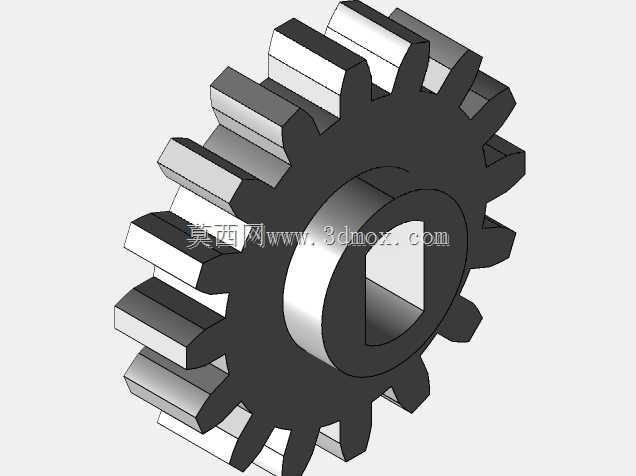

　　先从实际应用场景说，日常做小型创客装置、学生课程设计、乐高MOC改装的动力改造时，经常需要把步进电机的旋转动力传递到乐高搭建的传动结构里，普通的金属齿轮没法直接卡进乐高的十字孔，3D打印的转接件如果公差没控制好，要么转起来晃量太大导致传动丢步，要么卡太紧装拆的时候直接把积木孔撑裂。这款齿轮直接把中心安装孔做成适配28byj-48输出轴的D型切面结构，不用额外打顶丝孔，套上去就能卡紧不打滑，外圈的齿形完全匹配乐高标准齿轮的模数和齿距，和乐高原厂齿轮啮合的时候侧隙控制在合理范围，不会出现卡滞或者传动空程太大的问题。

　　设计思路上没有做多余的结构减重，毕竟28byj-48本身输出扭矩不大，齿轮整体用实心结构反而能保证齿根强度，频繁正反转的时候不会断齿。齿形参数完全对齐乐高机械组的齿轮标准，齿顶高、齿根高都做了适配，啮合的时候接触面积足够，不会出现局部应力集中磨损过快的问题。中心的D型孔公差做了0.1mm的间隙预留，不管是3D打印PLA材质还是机加工尼龙材质，都能顺利套进电机轴，同时不会因为间隙太大出现转动偏心。

　　安装边界这块，齿轮的轴向厚度和乐高同齿数标准齿轮完全一致，装在乐高搭建的梁架结构里，两侧的固定间隙不用额外调整，和相邻零件不会发生干涉。外径尺寸和乐高24齿标准齿轮匹配，传动比计算的时候可以直接套用乐高齿轮的传动比参数，不用重新测绘计算，做结构设计的时候能省不少测绘的时间。齿面没有做多余的倒角，但是齿顶做了微小的圆角处理，和配对齿轮啮合的时候能顺利导入，不会出现顶齿的情况，哪怕安装的时候同轴度有微小偏差，也能正常啮合传动，对创客类项目的安装精度要求比较友好，不用额外做高精度的定位工装就能装到位。

　　实际使用的时候，这款齿轮可以直接传递28byj-48的额定输出扭矩，带动乐高结构里的直线移动机构、旋转工作台都不会出现滑齿的情况，因为中心孔和电机轴是D型面配合，比顶丝固定的结构更可靠，频繁正反转也不会出现松动移位的问题。和乐高结构连接的时候，不需要额外的转接轴，直接和相邻的乐高齿轮啮合就能传递动力，整个传动链的零件数量更少，安装空间更紧凑，做小型桌面装置的时候不会因为多余的转接件挤占结构空间。

　　从结构设计的细节来看，齿轮的端面做了微小的平面度控制，贴紧电机安装端面的时候不会出现倾斜，转动的时候不会有轴向窜动，和乐高梁的侧面间隙均匀，不会出现摩擦卡顿的问题。齿距累积误差控制在乐高积木的允许公差范围内，整圈转动的时候传动阻力均匀，不会出现某一段卡滞某一段空程大的问题，用来做精准定位的小型云台或者分度装置的时候，能保证定位精度不会因为齿轮误差打折扣。

　　很多人做这类兼容件的时候容易犯的错是直接照搬标准齿轮的参数，忽略乐高齿轮的实际齿形是做过适配修正的，导致啮合的时候要么卡太紧转不动，要么间隙太大反向空程超过10度，这款齿轮在设计的时候特意对照乐高原厂齿轮做了齿形修正，啮合侧隙控制在1度以内，既不会卡滞，反向空程也能控制在创客项目可接受的范围内，不管是做连续旋转的传动还是小角度的精准定位都能满足使用要求。
