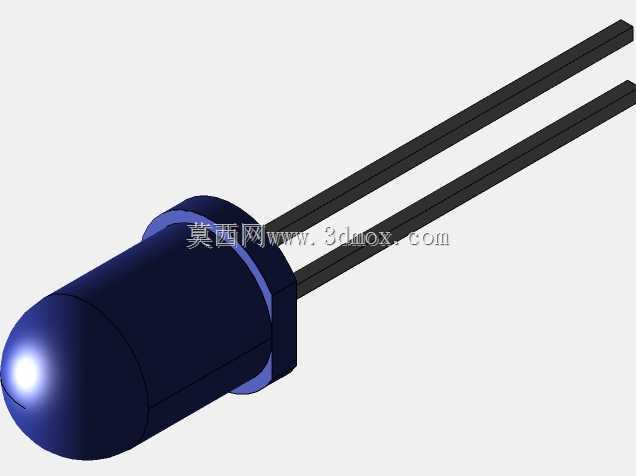

5mm天蓝色直插式发光二极管结构模型

　　做电子设备结构设计这么多年，直插LED永远是面板指示、状态提示场景里绕不开的基础元件，这次做的5mm天蓝色直插灯珠模型，完全是照着量产实物的装配公差逆向建的，就是为了给做PCB布局、面板开孔的工程师省掉反复核对实物尺寸的麻烦。很多新手建模的时候容易忽略引脚的成型公差，实际量产里直插LED的两根引脚不是完全平行的，根部和环氧封装体衔接的位置有一圈冲压成型的定位凸台，这个凸台的直径比灯珠本体的圆柱段大0.3mm左右，刚好是PCB开孔时要避让的装配间隙，要是建模的时候漏了这个凸台，做出来的PCB开孔要么卡不进去，要么插进去之后灯珠歪歪扭扭，过波峰焊的时候容易浮高。

　　从应用场景来说，这种5mm直插蓝灯的适用面特别广，工业控制盘柜的电源指示灯、小型家电的运行状态提示、玩具产品的发光装饰、户外亮化的点阵模块里都能见到它的身影，不同场景下对安装尺寸的要求其实有细微差别：盘柜安装的时候往往要在灯珠外面加导光柱，这时候灯珠头部的半球形聚光面的曲率就很重要，这个模型里的半球头部完全按照光学封装的标准曲率做的，R角刚好是2.5mm，和灯珠圆柱段的直径一致，导光柱的端面只要贴紧这个半球面，漏光率能控制在5%以内，不用反复调整导光柱的装配距离。如果是直接焊在PCB上做板载指示，引脚的伸出长度就成了关键参数，模型里的引脚长度留足了常规PCB焊接后的剪脚余量，从封装本体底部到引脚末端的长度是17mm，不管是1.6mm厚的常规FR4板，还是2.5mm厚的铝基板，插装之后背面露出的引脚长度刚好在2.5-3mm之间，符合波峰焊的工艺要求，不会因为引脚太长连锡，也不会因为太短焊盘吃锡不足。

　　设计这个模型的时候特意把环氧封装体的分层结构做了出来，外层的透明环氧和内部的支架、芯片位置都留了参考，做热仿真的时候可以直接给内部的芯片区域赋值发热功率，不用再单独拆分零件。很多人建LED模型只做个外形，忽略了引脚的间距，实际5mm直插LED的引脚中心距是2.54mm，刚好是标准排针的间距，这个模型里的两根引脚完全对齐2.54mm的网格，做PCB封装的时候直接调用就能对齐焊盘，不用再调整坐标。还有那个容易被忽略的封装根部的限位台阶，厚度是0.8mm，做面板沉孔设计的时候，这个台阶就是轴向定位的基准，沉孔深度只要做0.7mm，灯珠插进去之后刚好被台阶挡住，不会因为按压导致灯珠往PCB方向窜动，避免引脚受力变形。

　　从安装边界来说，这个灯珠的最大外径就是头部圆柱段的5mm，做面板开孔的时候推荐开5.1-5.2mm的通孔，单边留0.05-0.1mm的间隙，既能顺利插装，又不会因为间隙太大导致灯珠倾斜。如果是用灯座安装的场景，模型里圆柱段的长度是8.2mm，从半球根部到定位凸台的距离刚好匹配市面上通用的5mmLED灯座的夹持深度，不用再裁切灯珠本体。引脚的直径是0.5mm，对应的PCB焊盘孔径做0.7mm就足够，焊盘外径1.3mm，符合常规直插元件的焊盘设计规范，过回流焊或者波峰焊的时候都能形成饱满的焊点。另外天蓝色的发光波长在460-470nm之间，这种波长的光线穿透力适中，做设备状态指示的时候不会像深蓝色那样太暗，也不会像浅蓝色那样在强光下看不清，模型里的外观颜色也按照实际量产的天蓝色环氧封装做了材质匹配，做渲染效果图的时候不用再反复调材质参数，直接导出就能用在产品说明书或者装配示意图里。

　　平时做结构设计的时候，很多人觉得这种小元件随便画个圆柱加两根线就行，真到装配的时候才发现各种干涉：要么是灯珠头部和外壳的视窗孔对不齐，要么是引脚和PCB上的其他元件撞件，要么是装配高度留得不对，灯珠要么凸出来太多要么陷在外壳里面。这个模型把所有装配相关的关键尺寸都做了公差约束，所有配合面的尺寸都按照量产的实际公差带做了偏移，不管是做装配干涉检查，还是做爆炸图示意，或者是导出2D工程图做安装尺寸标注，都能直接用，不用再对着实物卡尺反复测量核对。
