双片式合页门铰链结构三维设计作品

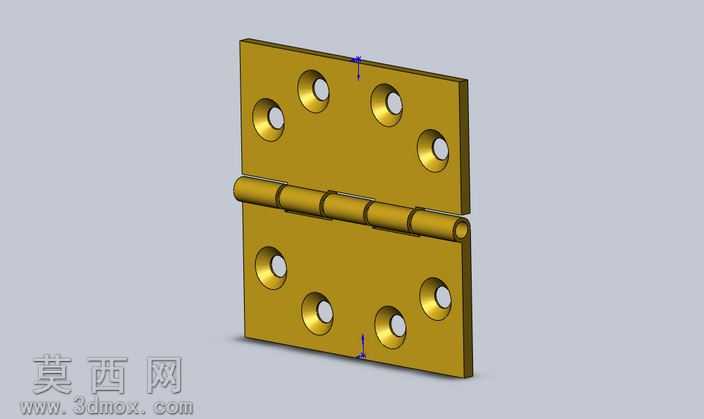

本作品为常规平开门配套的双片式合页门铰链三维设计成果，建模过程采用主流三维机械设计软件完成，整体建模逻辑遵循机械零件自上而下的设计流程，先确定铰链的整体开合功能基准，再拆分两个独立页片与中间铰接轴套的独立结构，全程使用参数化建模方式，所有尺寸均可根据实际门窗安装需求快速调整适配。建模阶段首先绘制两个页片的基础矩形轮廓，通过拉伸命令生成页片的基础实体，针对页片上的安装沉孔，先绘制单孔的草绘轮廓，通过线性阵列命令完成单侧页片五个安装孔的均匀排布，保证孔位间距符合常规门窗安装的通用尺寸规范，同时对孔位边缘做了小尺寸倒角处理，避免实际生产加工后出现锐边划伤的问题。中间铰接部分采用三段式轴套结构，上下两段轴套与下方页片为一体化建模，中间段轴套与上方页片为一体化结构，轴套的同轴度在草绘阶段就通过同心约束完成定位，保证装配后铰接转动顺畅无卡滞，轴套与页片的衔接位置做了圆角过渡处理，既提升了结构强度，也让整体外观更流畅自然。材质与渲染阶段，针对该类五金件常用的黄铜材质做了专属材质参数调试，还原了黄铜金属特有的暖金色金属质感，调整了材质的粗糙度与反射参数，既体现金属的光泽感，又避免过度反光造成的视觉失真，渲染时采用柔和的均匀打光方式，清晰展现页片的平面平整度、孔位的规整度以及铰接轴套的圆柱面细节，同时通过半透明的基准轴标识，直观展现铰链的转动轴心位置，方便使用者快速理解结构的运动逻辑。结构设计上采用单轴铰接的经典合页结构，两个页片分别对应门框与门扇的安装面，安装孔为沉头孔设计，可适配常规的沉头安装螺丝，保证螺丝安装后表面平整无凸起，不会影响门扇与门框的贴合度；铰接轴套的间隙经过参数化预留，既保证转动时的顺滑度，也预留了实际生产中的公差余量，避免因加工误差导致装配后无法转动的问题。设计思路围绕实用、通用、易加工的核心原则，没有添加多余的装饰性结构，所有结构均服务于铰接转动、固定安装的核心功能，同时设置了两个配置，可分别对应不同厚度门扇的安装需求，无需重新建模即可快速切换适配不同的使用场景，整体模型结构完整，特征树逻辑清晰，无冗余特征与破面问题，可直接用于后续的工程图导出、3D打印样件验证或者数控加工编程参考，能够为门窗五金件的设计、生产、选型提供直观的三维参考依据。
