三轨式三扇推拉滑动铝合金窗户

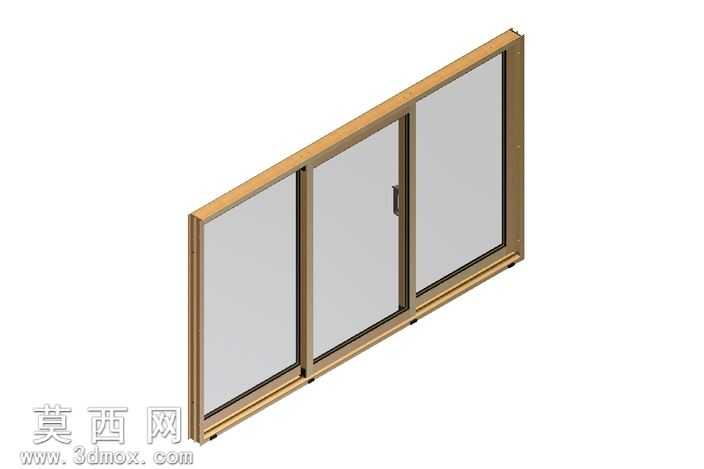

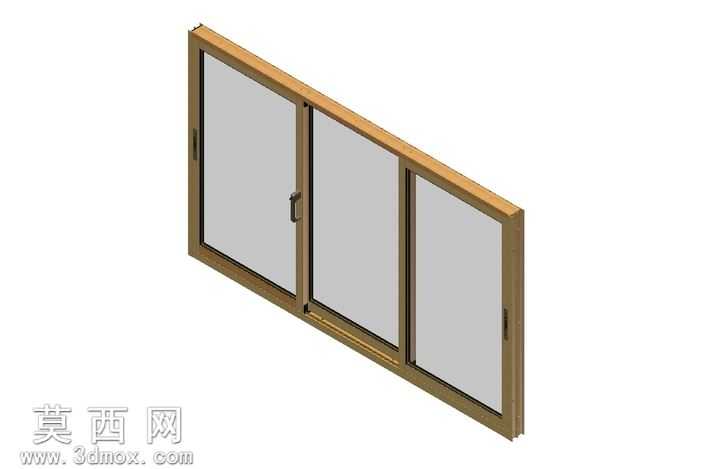

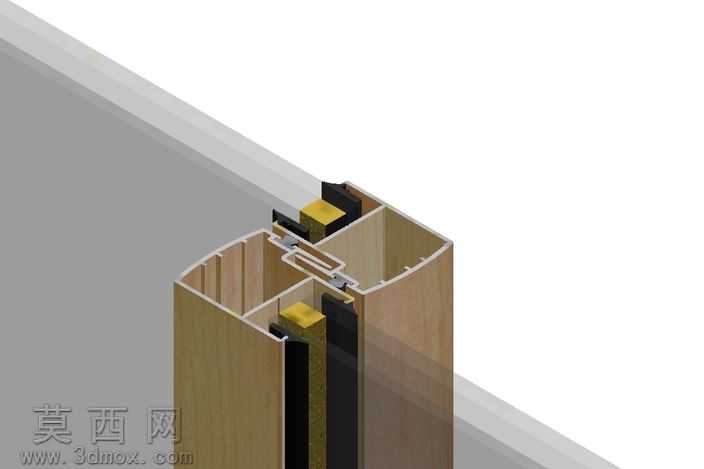

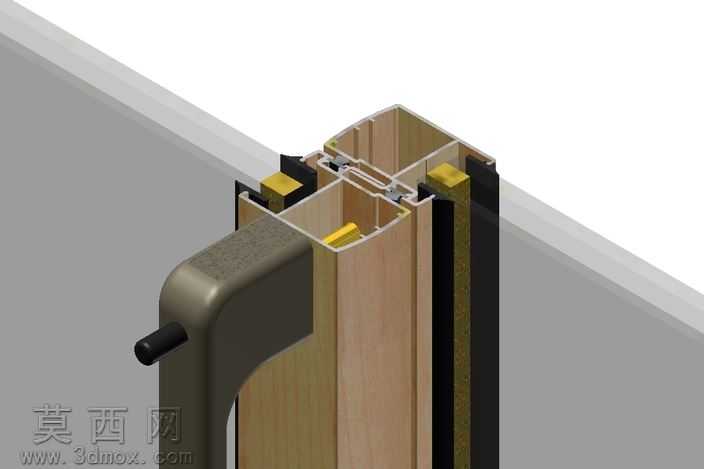

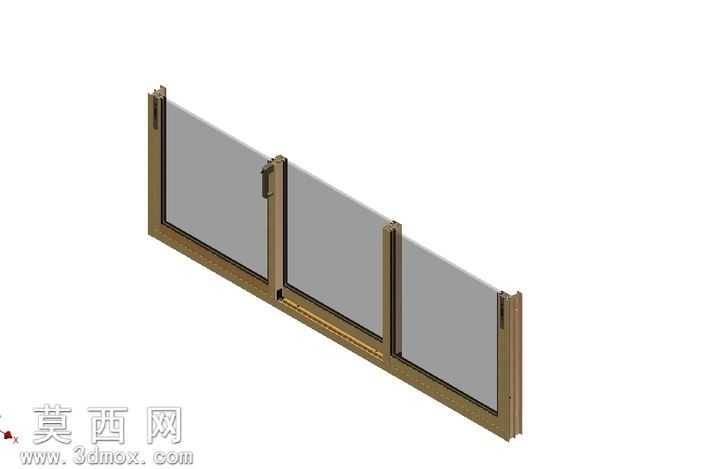

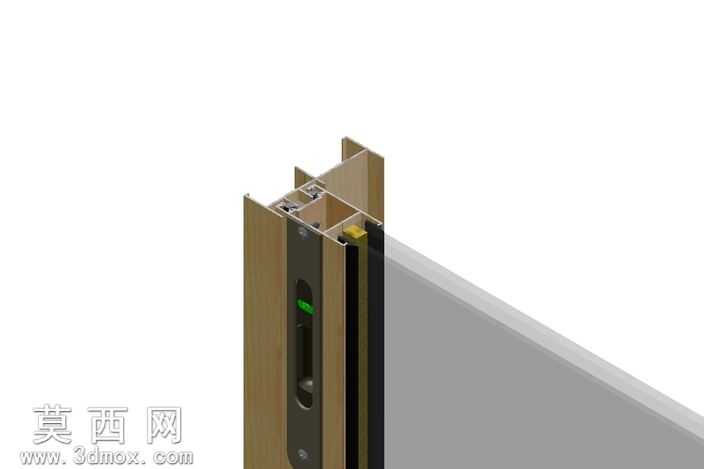

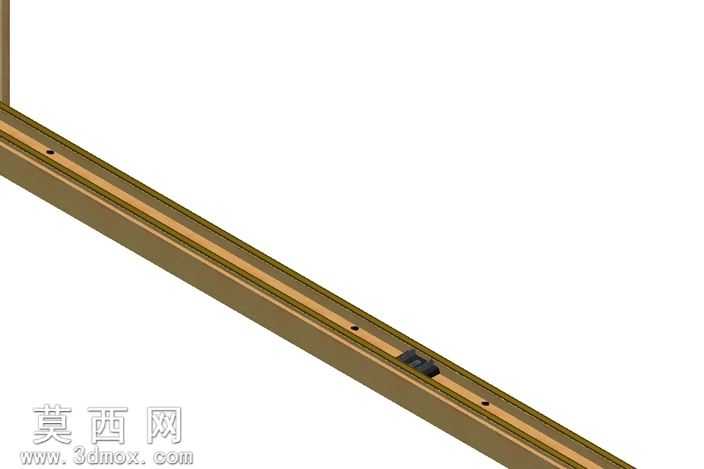

本作品为三扇式推拉滑动窗户三维模型，采用Autodesk Inventor软件完成全参数化建模，建模过程严格遵循民用建筑门窗的实际生产尺寸规范，对窗体的每一处结构细节都做了1:1还原。模型整体采用三轨道三扇体的布局设计，外框为一体化挤压成型的铝合金型材结构，建模时精准还原了型材的腔体结构、轨道凸起、密封胶条卡槽以及侧边的安装固定孔位，外框的边角拼接处做了45度拼角的细节处理，完全匹配实际门窗加工的组角工艺。三扇可滑动窗扇均采用铝合金边框内嵌钢化玻璃的结构，每扇窗扇的边框都还原了侧边的密封毛条卡槽、底部的滑轮安装位，中间窗扇上设置了内嵌式的推拉执手，执手的造型、安装凹槽都做了精细建模，窗扇与外框轨道的配合间隙按照实际装配公差设置，能够直观展示滑动开合的运动逻辑。材质渲染方面，铝合金型材部分采用了香槟金色的金属磨砂材质，还原了常见家装铝合金窗的表面氧化处理质感，玻璃部分采用了半透明带轻微反射的清玻材质，能够模拟真实玻璃的透光与环境反射效果，密封胶条部分采用了哑光黑色橡胶材质，不同材质的区分清晰，渲染后整体视觉效果贴近真实成品窗户。设计思路上，该模型以民用住宅阳台、客厅常用的三扇推拉窗为原型，兼顾了结构合理性与展示性，既完整呈现了推拉窗的外框、窗扇、五金配件、密封结构的装配关系，也通过合理的模型面数优化保证了文件的轻量化，可用于门窗产品展示、家装方案效果演示、门窗结构教学等场景，模型的参数化特征支持后续对窗体尺寸、型材截面、窗扇比例进行调整修改，能够适配不同的设计需求。
