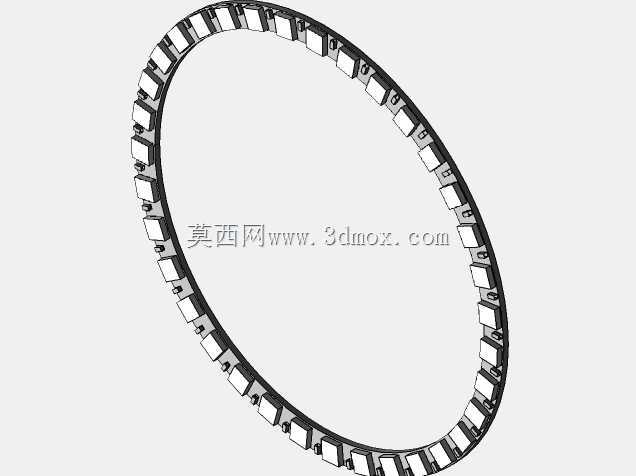

环形排布35颗5V供电Neopixel灯环结构

　　做小型智能设备的结构配套时，经常会遇到需要环形均匀补光、状态指示的需求，这类环形LED组件的设计细节，直接影响最终设备的装配适配性与发光效果。这款环形排布的灯组，采用35颗5V供电的Neopixel灯珠沿环形基材均匀排布，整体为闭合圆环形态，在做结构适配时首先要关注它的安装边界：整体环体的内外径差值决定了可容纳的中心穿装空间，不管是套在镜头外圈做视觉补光，还是嵌在设备操作面板外圈做状态环形指示，中心预留的通孔区域都可以走信号线、穿装固定柱或是容纳其他核心功能部件，不会和中心区域的其他结构产生干涉。

　　从实际应用场景来看，这类灯环的适配范围很广，在小型机器视觉检测工位上，把它套在微型工业镜头的外圈，均匀排布的灯珠可以提供无暗区的环形漫射光，避免单侧打光产生的阴影影响成像检测精度，5V的供电电压可以直接对接设备内部的单片机控制板低压供电回路，不需要额外做电压转换模块，简化整机的布线设计。在消费类智能硬件上，这类灯环可以嵌在智能音箱的顶面、桌面小夜灯的外圈、交互装置的反馈区域，每颗灯珠都支持独立寻址控制，可以实现流水灯、分段颜色提示、亮度渐变等多种灯光效果，相比直条状的LED灯条，环形结构的发光范围是360度无死角，不管用户从哪个角度观察设备，都能清晰看到灯光反馈的状态信息。

　　设计这款灯环的三维结构时，首先要考虑灯珠的排布间距，35颗灯珠沿环向等角度分布，每两颗灯珠之间的弧长间距经过计算，既不会因为间距过小导致PCB布线空间不足，也不会因为间距过大出现发光断档、明暗不均的问题。环体的基材厚度控制在较薄的区间，整体安装时的轴向占用空间很小，不管是嵌入式安装卡在设备外壳的预留卡槽里，还是通过背面的双面胶、微型螺丝柱固定，都不会过多占用设备内部的轴向空间，适合内部结构紧凑的小型电子设备使用。灯珠的焊接面做了齐平设计，所有灯珠的发光面都处于同一环形平面上，不会出现高低差导致的发光角度偏移，保证光线出射方向统一，在需要匀光效果的场景下，只需要在灯环表面加装一层磨砂柔光扩散片，就能把点状的灯珠光线柔化成均匀的环形光带，不会露出明显的灯珠颗粒感。

　　从安装适配的细节来看，环体本身没有突出的固定耳结构，在做配套结构设计时灵活性更高，既可以在设备外壳上设计和环体外径过盈配合的环形卡槽，直接把灯环卡入卡槽完成固定，也可以根据实际装配需求，在环体的非布线区域设计定制化的固定压片，从环体的背面压住PCB基材完成固定，不会遮挡灯珠的发光区域。供电与信号走线可以从环体的任意位置引出，设计时预留了焊盘位置，不管是从环体的内侧、外侧还是背面引线，都不会和周边结构产生干涉，适配不同设备的布线走向需求。5V的供电特性也让它的使用场景更宽泛，除了工业小型设备、消费电子之外，也可以用在DIY创客项目、小型机器人的状态指示、模型场景的氛围照明等场景，不需要高压供电模块，用常规的USB供电、锂电池供电都可以直接驱动。

　　在结构强度设计上，环形PCB基材选用了常规的FR-4材质，足够支撑日常装配与使用过程中的受力，不会因为轻微的挤压、弯折出现灯珠脱焊或是基材断裂的问题，环体的边缘做了圆角处理，装配时不会刮伤周边的线材或是外壳结构，所有灯珠的焊接引脚都做了绝缘处理，避免和设备内部的金属结构接触出现短路问题。实际选型搭配时，只需要根据设备需要的发光区域大小匹配对应的环体直径，这款35灯的规格属于中等尺寸的环形灯组，既不会因为直径过大占用过多安装空间，也不会因为直径过小导致灯珠排布过于密集、散热压力过大，连续长时间工作时，灯珠产生的热量可以通过环形PCB基材均匀散发，不会出现局部过热导致的灯珠光衰过快问题。
