USB-C PD 20V直流固定电压电源触发模块

　　这款USB-C PD 20V直流固定电压电源触发模块，主要面向需要从标准USB-C PD取电的各类电子设备、小型工控装置、DIY电子项目场景，解决了常规USB接口供电电压不足、无法直接获取20V直流输出的实际工程问题。在实际应用中，该模块可直接插入支持PD协议的充电器、充电宝等Type-C供电端，自动触发PD协商流程，稳定输出20V直流电压，最大可承载5A电流，能够为小型电机驱动板、便携测试仪器、桌面小型工控模块、定制化电子装置提供稳定的高压直流供电，省去了独立电源适配器的配置需求，大幅提升便携设备供电的通用性。

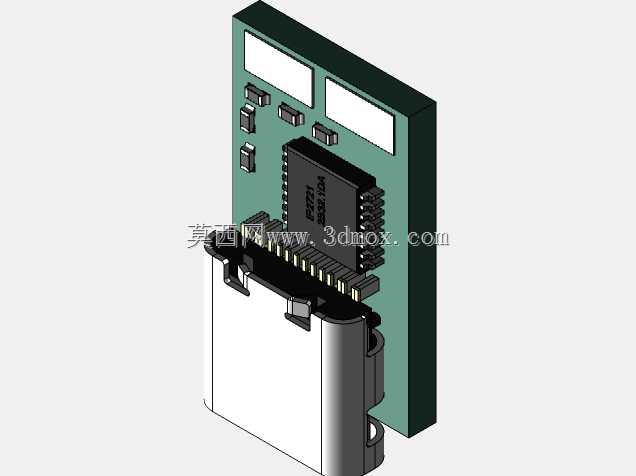

　　从设计思路来看，模块采用Type-C母座作为输入接口，板载PD协议触发芯片，外围搭配必要的阻容元件实现协议握手与电压稳定输出，PCB布局充分考虑了接口插拔的受力结构，Type-C母座采用沉板焊接设计，强化接口与板体的连接强度，避免多次插拔后出现焊盘脱落、接口松动的问题。板上芯片布置在接口侧后方，供电输出走线做了加宽处理，满足5A大电流下的载流需求，减少线路压降与发热问题，元件排布紧凑，整体板型轮廓规整，没有突出的异形结构，方便在各类设备外壳内部做嵌入式安装。

　　外形尺寸方面，模块整体为矩形板状结构，Type-C接口突出板体边缘的尺寸符合标准USB-C接口的通用插拔空间要求，安装时仅需在设备外壳预留对应尺寸的Type-C接口开孔，板体其余部分可通过螺丝孔或者背胶固定在设备内部的安装位上，安装边界清晰，不会和周边其他元件产生结构干涉。模块的输出端预留了焊盘位置，可直接焊接导线引出20V直流电源，也可根据实际使用需求加装接线端子，适配不同的接线场景。在实际选型使用时，需要匹配支持20V PD输出的供电端，确保供电端能够提供足够的功率承载能力，模块本身无额外的调压元件，固定输出20V直流，适合对供电电压有明确固定要求的用电场景，避免了可调模块误操作导致电压不匹配烧毁后端设备的风险。模块的接口插拔寿命满足常规消费类电子的使用要求，板体基材采用常规FR-4材质，具备足够的机械强度与绝缘性能，可适应常规室内工作环境下的温度、湿度变化，稳定完成PD协议协商与电压输出功能，在小型便携设备、桌面测试工装、定制化电子改造项目中都有较高的实用价值。
