出入口三辊闸人行通道闸机结构设计

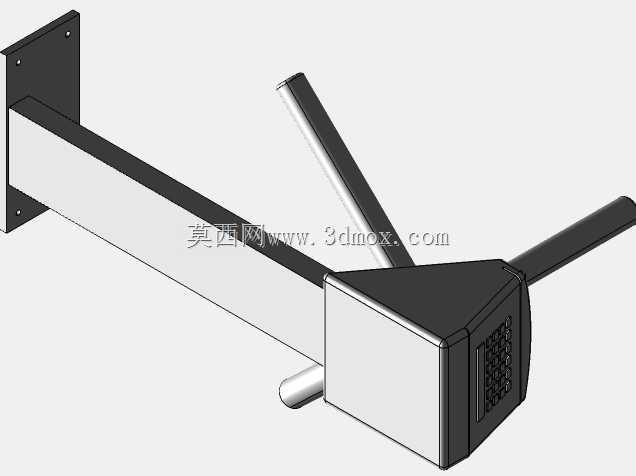

　　这款三辊闸结构的设计，最初是针对写字楼、园区、场馆这类需要管控人行通行权限的场景做的适配，日常落地中，这类闸机常部署在楼宇大堂入口、厂区人行通道、景区检票口、车站付费区边界位置，核心作用是实现单人单次授权通行，避免尾随、无权限闯入的情况，相比翼闸、摆闸，三辊闸的防尾随物理阻隔能力更强，结构耐造性也更适合大流量高频通行的户外或半户外场景。从结构设计逻辑来看，整个闸机分为壁挂安装座、主梁承载段、闸辊驱动机头三个核心部分，壁挂安装座上预留了两个沉头安装孔，安装时可以直接通过膨胀螺栓固定在墙面或者预制的立柱立面上，不需要额外做落地基础，对于现场安装空间局促、没有足够地面布设空间的场景适配性更好，安装座和主梁段采用内嵌式螺栓连接，

　　连接面做了止口定位，避免长期受载后出现连接错位、主梁下垂的问题。主梁段采用矩形截面的薄壁型材作为主体承载结构，内部预留了走线空腔，可以把供电线、信号控制线全部藏在型材内腔里，外部看不到明线，既避免线路被外力破坏，也能让整体外观更整洁，型材外侧做了圆弧收边处理，避免通行人员剐蹭受伤，表面处理预留了喷塑或者不锈钢包层的安装余量，适配不同场景的外观需求。闸辊驱动机头是整个设备的功能核心，机头外壳采用多面拼接的钣金结构，正面预留了读卡器、二维码识别模块或者按键面板的安装位，内部可以容纳驱动电机、离合机构、控制板、到位传感器这些核心部件，三根闸辊呈120度夹角均匀分布在转轴上，每根闸辊都做了圆角封头，避免尖锐边角磕碰行人，

　　转轴的转动阻尼经过匹配设计，授权通行时闸辊可以顺畅转动120度完成单次放行，未授权状态下离合锁止，闸辊无法被外力推动，实现物理阻隔。做结构设计的时候，特意把安装边界做了明确的约束：壁挂安装座的安装面需要保证平面度公差在2mm以内，避免安装后主梁出现倾斜，导致闸辊转动卡滞；主梁伸出墙面的长度控制在合理范围，既保证闸辊转动时的有效阻隔宽度符合人行通道的规范要求，也不会因为伸出过长导致端部挠度超标，长期使用出现下垂；闸辊的转动最低点距离地面预留了足够的安全间隙，不会剐蹭地面铺装，最高点的高度符合成年人通行的人体工程学要求，不需要刻意低头就能顺畅通过。考虑到实际使用中的维护需求，机头的外壳采用可拆卸式的面板设计，

　　日常检修的时候只需要拆下固定螺丝就能打开面板，直接接触到内部的驱动和控制部件，不需要把整个闸机从安装座上拆下来，大幅降低后期运维的工作量。闸辊和转轴的连接采用快拆结构，如果出现闸辊被外力撞弯的情况，不需要拆解整个转轴机构，就能单独更换损坏的闸辊，减少配件更换的成本和停机时间。在通行逻辑的结构适配方面，转轴位置设置了三个到位检测点，每转动120度就会触发到位信号，控制离合自动锁止，保证每次放行只允许一个人通过，不会出现连续转动导致多人无授权通行的情况，同时离合机构设置了过载保护，一旦出现外力强行推动闸辊的情况，离合会自动打滑，避免内部齿轮、电机被硬力损坏。另外整个结构的受力路径做了优化，行人推动闸辊的作用力会通过转轴传递到机头内部的承载支架，再通过主梁传递到壁挂安装座，最终分散到墙面的固定点上，所有连接位置都做了加强筋处理，应对高频次的反复冲击载荷也不会出现结构开裂、连接松动的问题，适合日均数千甚至上万人次的大流量通行场景。
