机箱面板嵌入式USB2.0数据传输连接器

　　做工业控制机箱、测试设备面板结构设计的时候，经常会遇到需要把外接数据接口前置到设备面板的需求，毕竟设备主板的原生USB接口大多布置在机箱后侧，操作人员插拔U盘、调试数据线、外接外设的时候，要绕到设备背面操作，不仅动线别扭，在多台设备并排布置的机柜场景里，后侧操作空间狭窄，还容易碰掉周边设备的接线，造成不必要的调试中断。这款面板安装式的USB2.0连接器，就是专门针对这类前置接口的安装需求设计的，不用在面板上开复杂的异形孔，也不用额外做接口固定的辅助支架，直接通过自带的螺纹锁紧结构就能固定在机箱面板上，安装效率比传统的飞线外接接口高很多。

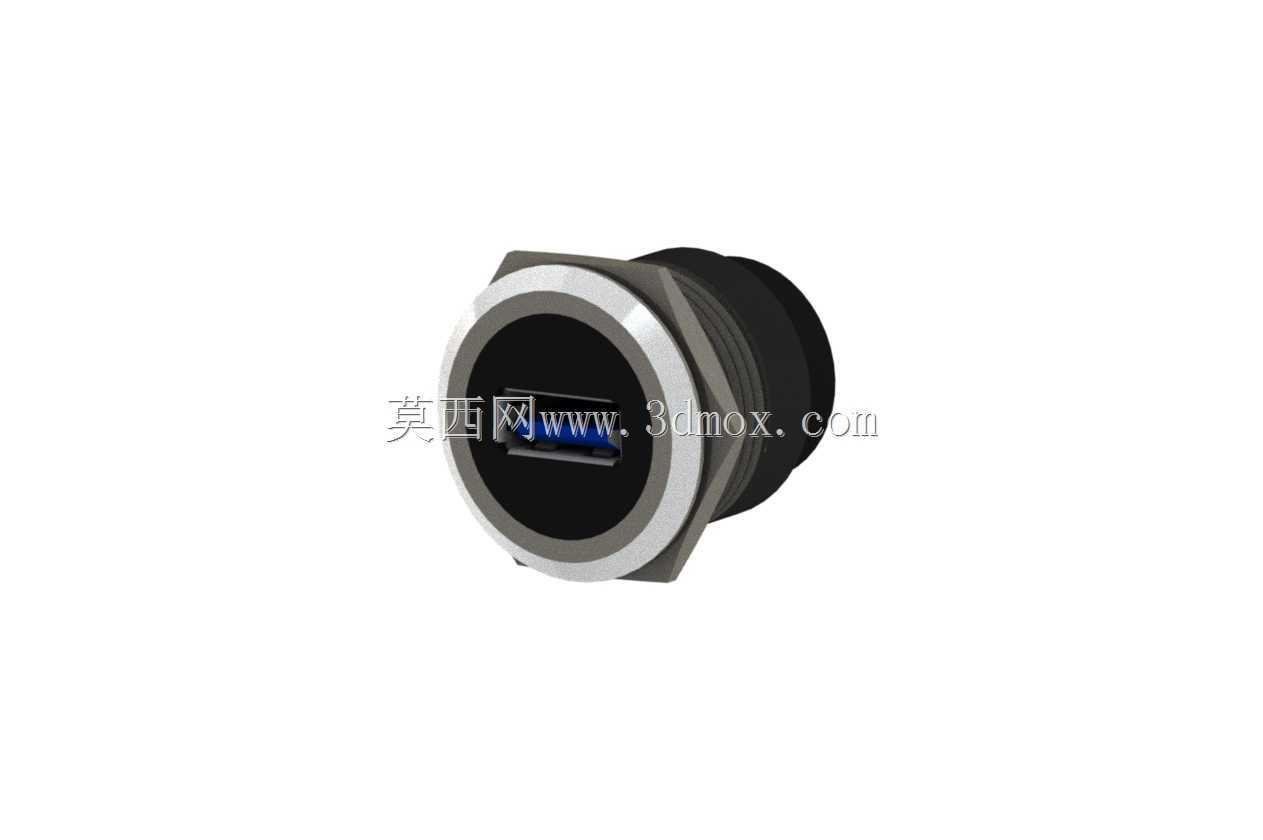

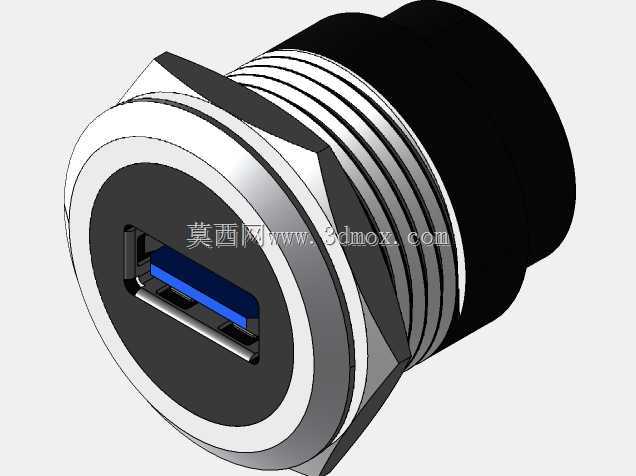

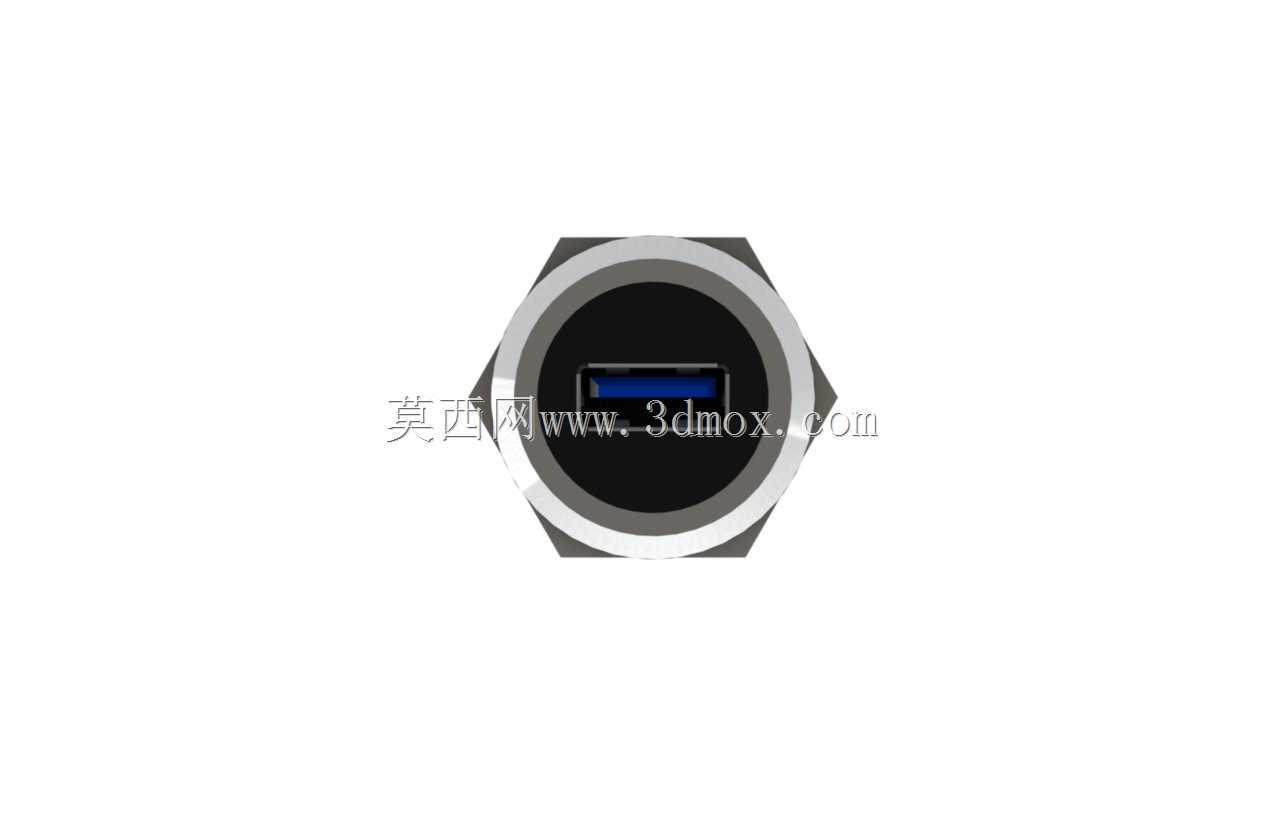

　　从结构设计的角度看，这款连接器采用了圆形金属外壳作为主体支撑结构，前端的金属法兰圈做了倒角处理，安装后和面板贴合的边缘没有突兀的棱角，既避免了操作人员插拔设备时被锐边划伤，也能让面板外观更整洁统一。外壳和面板接触的位置带有密封胶圈，在有少量粉尘、溅水的工业现场使用时，能阻挡杂物从接口安装缝隙进入机箱内部，比普通的塑料前置USB模块防护等级更高，适合车间现场的测试设备、工控机柜使用。连接器的接口端严格遵循USB2.0的物理规范，内部的接触弹片采用镀金处理，反复插拔的耐磨性能更好，长期使用也不会因为接触层氧化出现数据传输中断、识别不到设备的问题，内部的接线端采用焊线式结构，可以根据机箱内部的走线长度需求，自行焊接对应长度的USB延长线接到主板插针上，不用受成品前置面板线长度的限制，走线的时候可以顺着机箱内部的理线架布置，避免机箱内部走线杂乱影响散热风道。

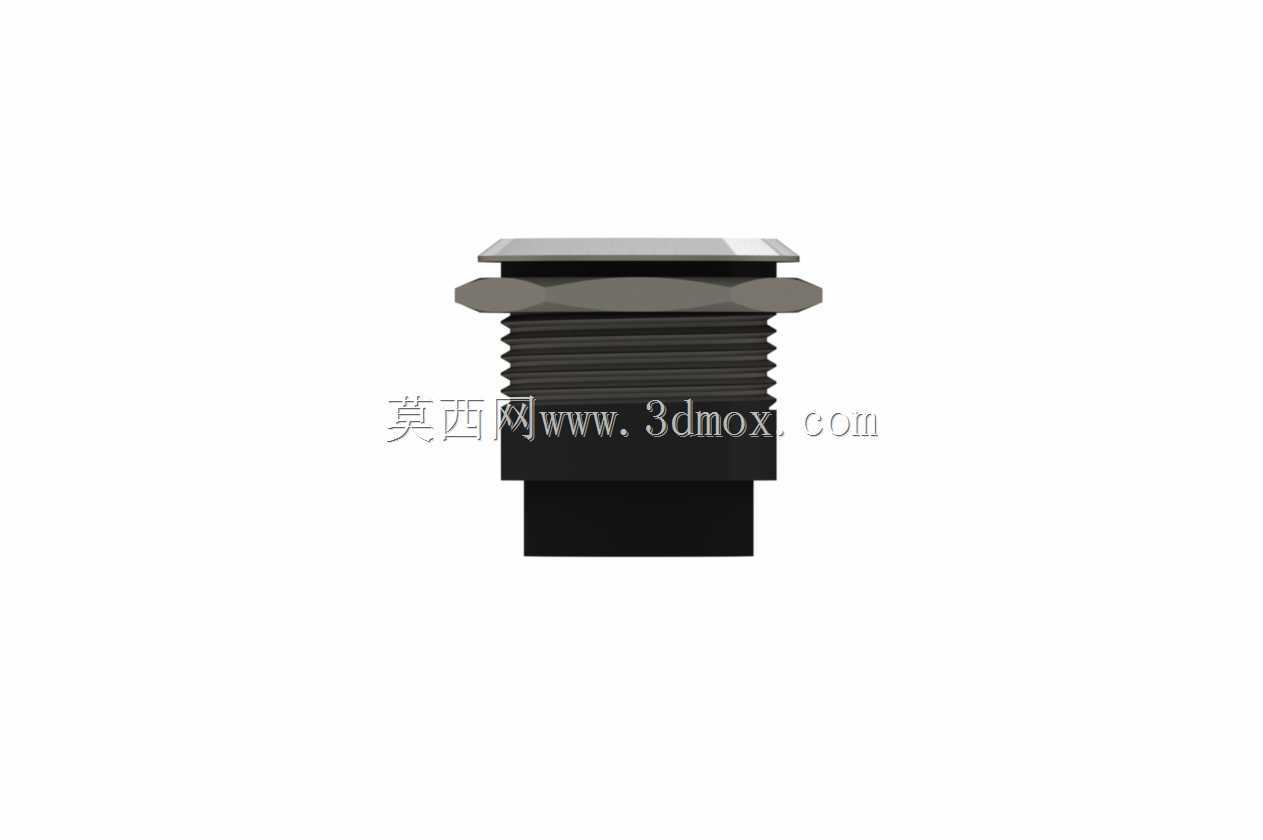

　　安装边界方面，这款连接器适配的面板开孔为直径16mm的标准圆孔，只要在面板设计的时候预留对应尺寸的通孔，不需要额外加工定位卡槽，不管是钣金材质的工控机箱、铝型材拼装的测试设备机架，还是绝缘材质的塑料设备外壳，都能顺利安装。法兰圈的外径比安装孔大3mm左右，安装后能完全盖住开孔边缘的加工毛刺，哪怕开孔的时候有少量的公差偏差，也不会露出缝隙影响外观。连接器后侧的主体长度控制在22mm以内，就算是厚度1.5mm的薄钣金面板，安装后后侧突出的长度也不会占用太多机箱内部的空间，不会和机箱内部的主板、电源模块、走线槽产生结构干涉，在内部空间紧凑的小型设备上也能布置。

　　实际使用场景里，这类连接器除了常规的工控机箱前置数据接口，还可以用在自动化测试设备的操作面板上，方便测试人员随时插拔存储测试程序的U盘，不用打开设备侧盖找主板接口；在桌面式的实验仪器上，也可以把接口布置在仪器正面的操作区，外接数据采集线、鼠标键盘等调试外设的时候更顺手。设计的时候特意把接口的插拔力控制在合理区间，插入U盘的时候不会因为阻力太大把连接器从面板上扯松，拔出的时候也不会过于松垮导致设备轻轻一碰就掉线。金属外壳整体和机箱面板导通之后，还能起到一定的电磁屏蔽作用，减少周边强电设备对USB数据传输的干扰，在有伺服电机、变频器这类强电磁干扰的工业现场，比没有屏蔽结构的塑料接口数据传输更稳定，不会出现传大文件丢包、外接设备偶尔断连的问题。

　　从建模细节来看，这款连接器的模型还原了真实产品的所有装配结构，前端的接口内胶芯、金属弹片的位置都和实物一致，外壳的防滑滚花、锁紧螺纹的牙距都按照实际加工参数建模，做面板开孔干涉检查的时候，可以直接把模型调入装配体，模拟实际安装后的状态，检查法兰和面板的贴合度、后侧主体和内部元器件的间隙，不用反复打样调整开孔位置和安装空间。接口内部的胶芯做了防呆结构设计，和标准USB公头的对位结构完全匹配，不会出现插反损坏接口的问题，模型里也还原了这个防呆凸台的尺寸，做结构验证的时候可以配合标准USB公头模型做插拔模拟，确认接口的对位精度符合设计要求。
