3D打印机全金属热端散热固定结构

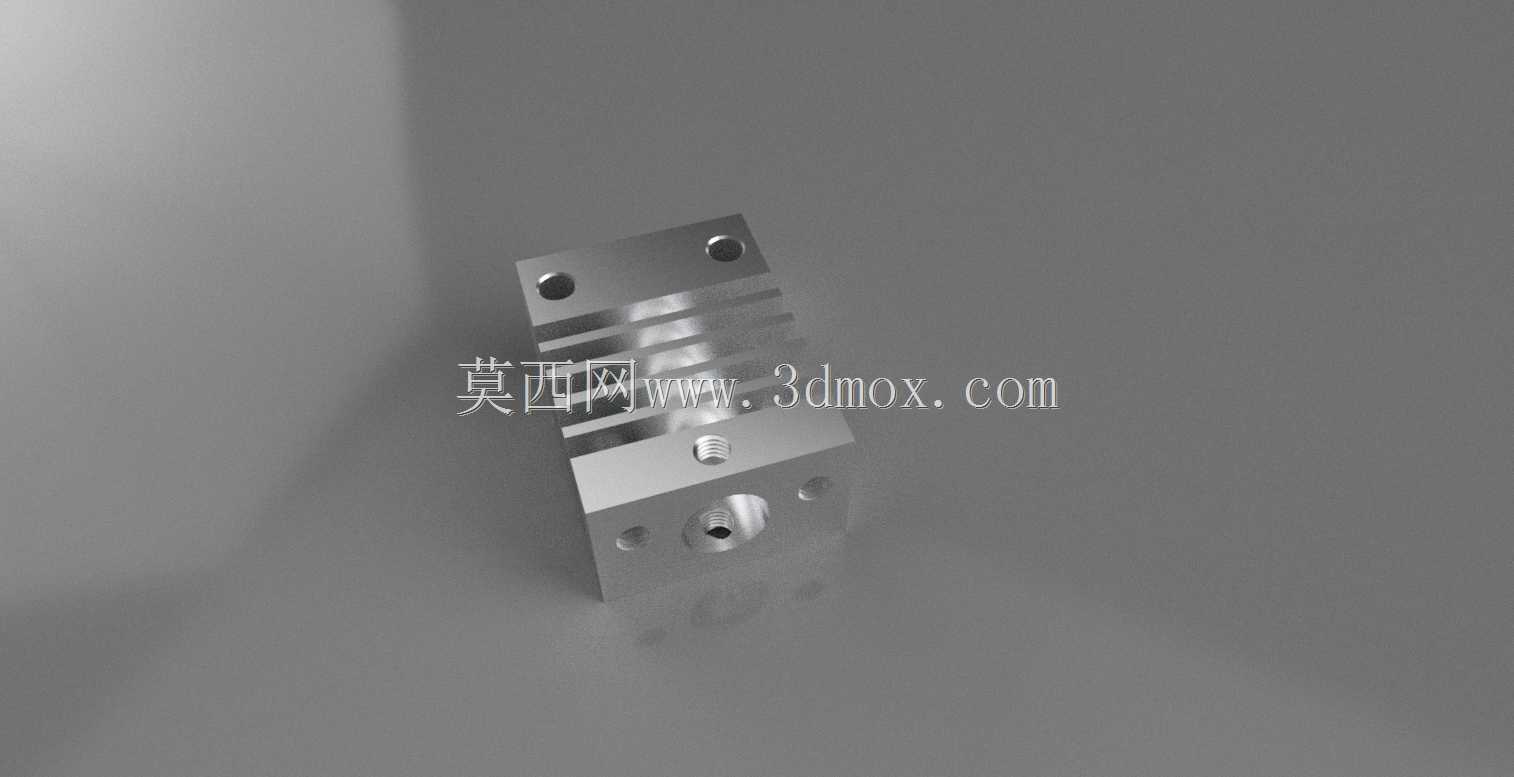

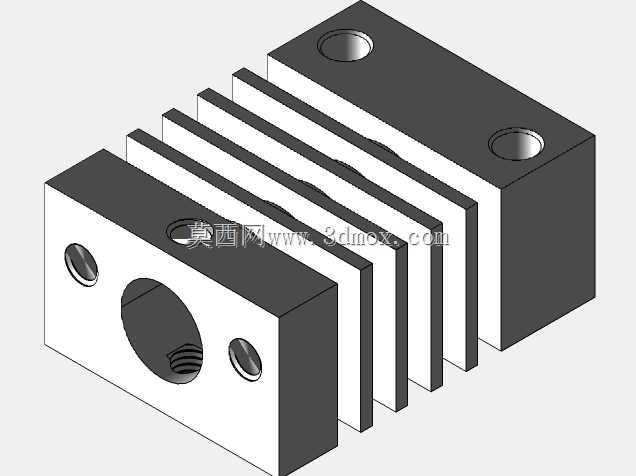

　　在桌面级FDM熔融沉积成型3D打印设备的热端总成设计中，散热结构的合理性直接决定了耗材熔融段的长度控制精度，一旦散热区温度梯度失控，耗材会在喉管上部提前软化膨胀，引发堵头、溢料、打印断丝等高频故障，这也是很多入门级打印设备长期稳定性差的核心诱因之一。这款全金属热端散热结构采用多鳍片平行排布的散热主体设计，主体为整块铝合金铣削加工成型，相比拼接式散热结构，不存在接触热阻，热量传导路径更短，能够快速将喉管传导上来的热量通过鳍片与空气的对流交换带走，保证喉管散热段温度始终维持在耗材玻璃化转变温度以下，避免耗材提前熔融。结构前端预留了标准的喉管安装通孔，孔位周边做了沉台限位设计，安装时喉管插入后可通过端面定位保证同轴度，

　　不需要反复调整伸出长度，降低装配调试的难度。前端面两侧对称布置了两个M3螺纹安装孔，可直接固定近程挤出的送料机构，也可适配远程送料的气动快插接头，兼容1.75mm、3mm两种主流直径的打印耗材。主体上部的两个通孔为散热结构的整机安装孔，孔距匹配市面上多数Ender3、CR10、Anet系列桌面级打印机的X轴滑台安装位，不需要额外加工转接件即可直接替换原有散热部件，降低改装的门槛。鳍片采用等间距平行排布，单鳍片厚度2mm，鳍片间距4mm，既保证了足够的散热接触面积，又不会因为鳍片过密导致风道阻力过大，适配4010规格的轴流风扇直吹时，气流可以顺畅穿过鳍片间隙，带走热量的同时不会产生明显的风噪。结构侧面预留了风扇安装的定位螺孔，

　　可直接固定标准尺寸的散热风扇，安装后风扇出风面完全覆盖鳍片区域，没有散热死角。在实际打印工况下，当热端加热到200℃打印PLA耗材时，散热鳍片根部温度可稳定维持在50℃以下，喉管散热段温度不超过40℃，完全满足PLA、ABS、PETG等常用耗材的散热需求，即使长时间连续打印大尺寸模型，也不会出现热量累积导致的堵头问题。设计时特意将散热主体与热端加热块的安装面做了0.1mm的平面度公差控制，安装后加热块与散热结构之间的隔热套管可以完全贴合，不会出现缝隙漏热的情况，减少不必要的热量损失，降低加热棒的功率损耗。同时整个散热结构的边角都做了R1的倒角处理，没有尖锐的铣削毛刺，装配时不会划伤操作人员，也不会干涉X轴运动过程中的皮带、

　　线材等周边部件。安装边界方面，整个散热结构的总宽度控制在40mm以内，安装到X轴滑台后，打印头运动到X轴极限位置时不会与机架型材发生碰撞，预留了足够的安全运动行程，不需要修改设备的固件行程参数即可直接使用。对于做3D打印机改装、热端总成设计的结构工程师来说，这种一体化铣削的散热结构相比传统的型材切割散热件，安装精度更高，散热性能一致性更好，适合小批量设备装配使用，也可作为定制化热端设计的散热模块参考，在保证散热效率的前提下，尽可能压缩了结构占用空间，给挤出机构、自动调平传感器等周边部件预留了足够的安装位置。
