改进型桌面级熔融沉积成型打印设备结构

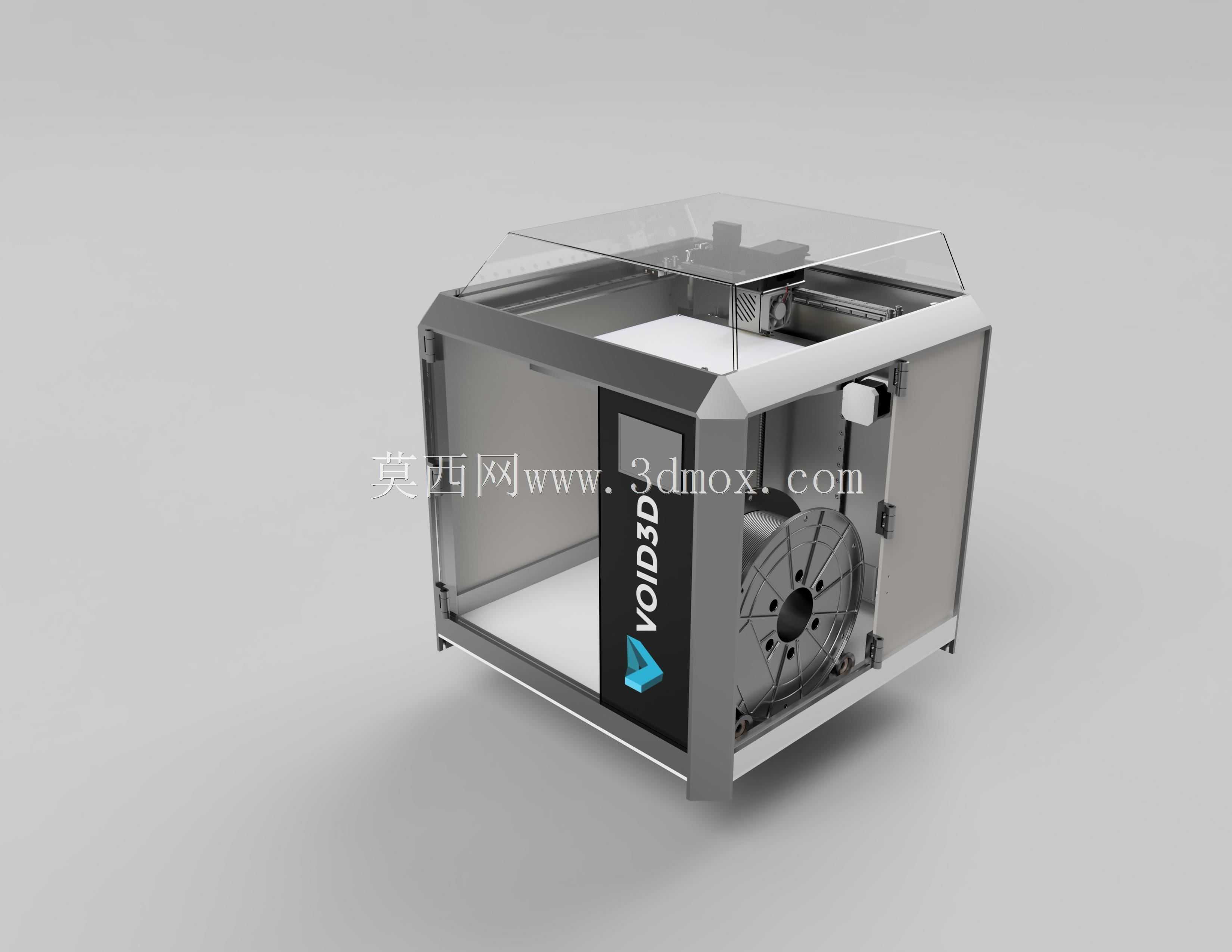

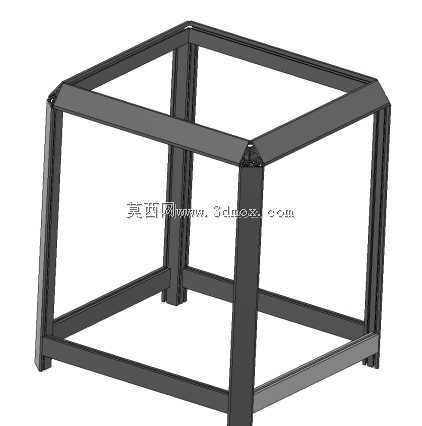

　　在桌面级增材制造设备的实际落地场景中，初代机型普遍存在的组装工序繁琐、成型精度波动大、核心运动部件磨损快的问题，始终是个人创客、小型加工工坊以及教学实训场景中设备选型的核心痛点。这套结构设计针对上述实际使用中的问题做了定向优化，没有沿用初代机型常见的铝型材拼接框架方案，转而采用金属板折弯成型的一体式框架结构，从根源上减少了框架拼接的累计公差，同时降低了现场组装的工序复杂度——折弯件自带的定位折边可以在装配时直接作为安装基准，不需要额外制作定位工装，装配环节的工时消耗能压缩近四成，框架整体的抗扭刚度也比同规格铝型材拼接框架提升明显，在高速打印运动过程中能有效降低框架共振带来的成型面振纹问题。

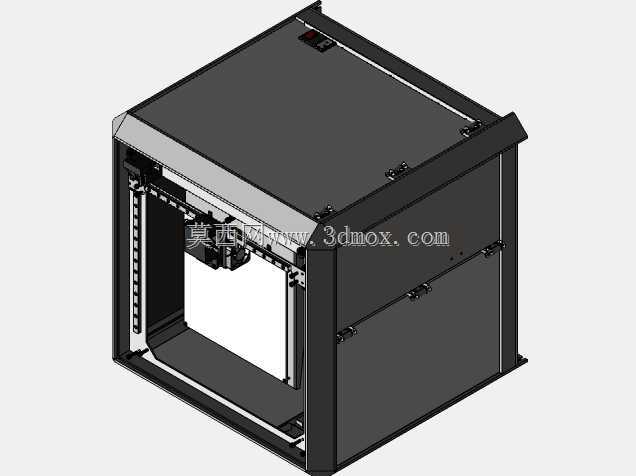

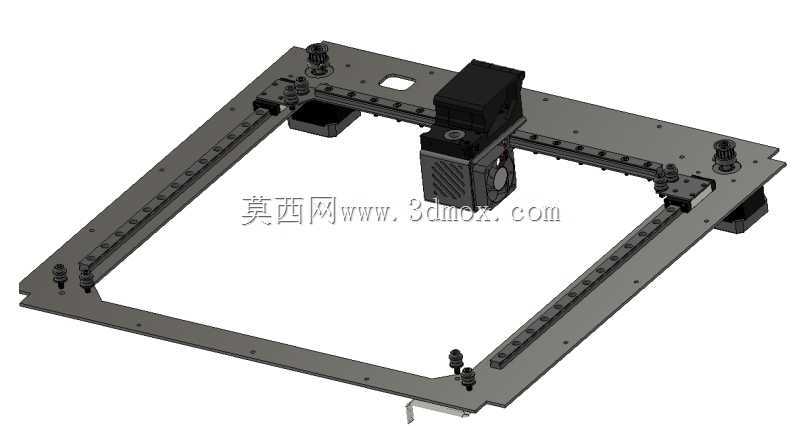

　　运动系统部分选用MGN9规格的直线导轨作为传动导向部件，相比初代机型常用的光轴导向结构，微型直线导轨的滚动摩擦阻力更小，导向精度保持性更好，长时间运行后的间隙扩大量远低于光轴配合直线轴承的结构，能有效延长设备的精度保持周期，减少日常维护中导向部件的更换频率。导轨的安装基准直接加工在折弯框架的内侧安装面上，安装面在钣金折弯后做了铣削找平处理，保证导轨安装后的直线度公差控制在每米0.05mm以内，避免因安装基准不平导致的运动卡滞、打印层错问题。

　　设备的线材输送结构采用侧置近程挤出布局，料盘直接安装在设备右侧的舱内支架上，缩短了耗材从料盘到挤出头的输送距离，对于TPU这类柔性耗材的输送稳定性提升明显，不会出现长距离送料导致的耗材弯折、送料滞后问题。挤出头的安装座采用模块化设计，日常维护时可以快速拆卸更换喉管、喷嘴等易损件，不需要拆解整个运动龙门结构，降低了后期运维的操作门槛。设备顶部设置透明防护舱盖，既可以观察打印过程中的成型状态，也能减少舱内热量向外扩散，打印ABS这类易翘曲耗材时，舱内温度场更均匀，能降低模型边角翘曲变形的概率；同时透明舱盖也能避免打印过程中人员误触高温喷头、运动部件带来的安全隐患，适合教学场景下的多人操作使用。

　　从安装边界来看，设备整体采用立方体式布局，外部轮廓尺寸控制在桌面设备的合理范围内，放置在常规宽度的工作台面上即可使用，不需要额外预留过多的侧面操作空间——日常操作的触控屏设置在设备正面侧方，操作人员站在设备正前方就可以完成参数设置、耗材更换、模型取放的全部操作，设备后侧仅需要预留少量走线空间即可，整体占地空间和常规台式电脑主机相当，适合小型工作室、学校实验室这类空间有限的使用场景。

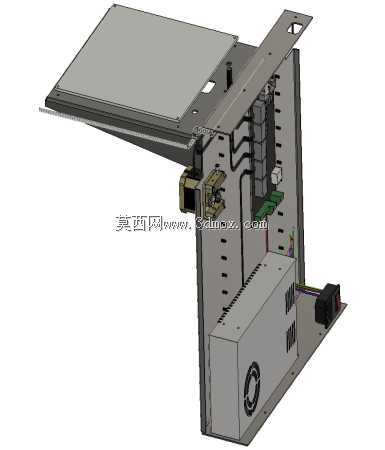

　　设备的电控组件全部集成在框架后侧的封闭电控舱内，电控舱和成型舱之间设置隔热挡板，避免成型舱内的高温传导到电控区域，导致电控元件过热降频、寿命缩短的问题；电控舱的侧板设置通风散热孔，配合内置的散热风扇形成独立的散热风道，不会和成型舱的空气形成对流，保证成型舱内温度稳定的同时，电控元件始终工作在合理的温度区间。

　　在实际使用场景中，这套结构既可以满足个人创客制作功能原型件、创意手办的需求，也能支撑小型工坊做小批量定制零件的生产，还可以作为职业院校、中小学科创课程的教学实训设备，结构的易维护性、组装的便捷性也适合设备厂商做批量量产，相比初代机型的结构，在生产装配、后期维护、使用稳定性上都做了针对性的工程优化，没有冗余的装饰性结构，所有结构设计都围绕实际使用中的痛点展开。
