树莓派七寸显示屏安装背板结构设计

　　在嵌入式开发、小型智能终端搭建、桌面级人机交互界面制作的场景中，树莓派搭配七寸显示屏的组合应用十分广泛，从工业现场的小型数据采集终端、教学实验用的交互演示装置，到个人DIY的智能控制面板、便携迷你显示设备，都需要可靠的显示屏安装固定结构来保障装配稳定性，避免使用过程中屏幕移位、主板磕碰、接线松脱等问题。这个结构件的核心作用是为树莓派官方七寸显示屏提供精准的安装定位基准，同时预留出主板安装的空间与固定点位，让屏幕与驱动主板能够形成一个整体装配模块，减少零散部件的布线干扰，提升整套显示单元的结构集成度。

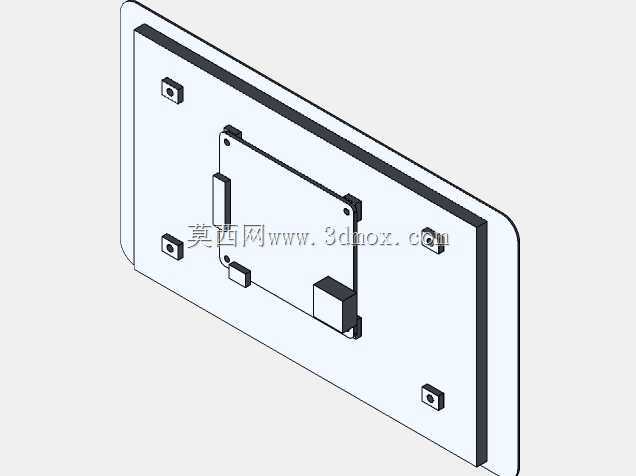

　　从结构设计的逻辑来看，整个背板以屏幕的外轮廓为基准做外形匹配，边缘做了适配屏幕厚度的围边结构，刚好可以承托屏幕的背部壳体，限制屏幕在平面方向的窜动。四个角位的固定孔位完全对应屏幕本体的安装螺柱位置，孔位的同轴度公差控制在0.2mm以内，装配时不需要额外调整对位，螺丝可以顺畅拧入，不会出现孔位偏斜导致的屏幕应力变形——很多DIY玩家自己手工切割的安装板容易出现孔位偏差，强行拧螺丝会让屏幕玻璃产生内应力，长期使用甚至会出现屏幕漏光、碎裂的问题，这个结构在设计时就规避了这类风险。

　　屏幕背面的主板安装区域做了下沉式的空间避让，对应主板上凸起的接口、元件位置都预留了足够的间隙，不会出现元件顶到背板导致的装配间隙不均问题。主板的固定柱位置完全匹配官方主板的安装孔距，固定柱的高度经过测算，装好主板之后，主板背面的元件与背板之间留有2mm左右的空隙，既可以避免元件直接接触背板造成短路风险，也能给主板背面的散热留出一定的空气流通空间，不会因为紧贴板材影响散热效率。侧边的接口位置也做了对应的避让缺口，装好之后HDMI供电线、触摸排线都可以顺畅插接，不会被背板挡住接口位置。

　　安装边界的尺寸控制上，整个背板的外轮廓比屏幕的显示区域外沿每边宽出8mm，既可以完全覆盖屏幕背部的结构，又不会过多占用额外的安装空间，适合嵌入到各种定制的外壳、设备面板当中。背板的整体厚度控制在3mm，兼顾结构强度与轻量化需求，安装到设备上之后不会让整体厚度增加过多。所有的固定孔位都做了沉头设计，螺丝拧入之后表面不会凸起，保证背板背面是平整的，可以直接贴装固定到设备的安装面上，不需要额外做避位处理。

　　在实际的工程应用中，这类安装背板不需要做额外的二次加工就可以直接使用，不管是用来做嵌入式设备的内置显示模块固定，还是做外置的桌面显示底座的核心支撑件，都能满足装配精度要求。结构上没有多余的冗余设计，所有的造型都是围绕安装定位、空间避让、固定支撑这几个核心功能展开，没有不必要的装饰性结构，既方便加工生产，也能减少装配时的多余步骤。对于做小型智能设备开发、嵌入式项目结构设计的工程师来说，这个结构可以直接复用，不需要重新测绘屏幕的安装尺寸，大幅缩短结构设计的周期，避免因为手动测绘尺寸出现的误差，导致后续打样装配失败。

　　考虑到实际使用中的装配场景，背板上的固定孔位同时兼容M2和M2.5两种常用的装机螺丝规格，不管是用原厂配套的螺丝，还是市面上常见的DIY装机螺丝，都可以正常使用，不需要特意匹配特殊规格的紧固件。主板区域旁边预留的小凸台结构，是用来固定屏幕的排线卡扣位置，可以把触摸排线和供电线顺着凸台的走线槽整理固定，避免排线晃动被外壳夹到，也能让内部走线更加整齐，减少信号线干扰的概率。整个结构的圆角处理都做了R2的倒角，没有尖锐的边角，装配的时候不会划手，也不会刮伤屏幕的排线和线材外皮，提升装配过程的安全性。
