GM型螺旋挠性联轴器铝制传动连接件

项目分类:通用机械零部件 发布时间:2024-06-20 ID:756203
  • GM型螺旋挠性联轴器铝制传动连接件
  • GM型螺旋挠性联轴器铝制传动连接件

  在小型自动化传动链路、精密检测设备进给机构、桌面级数控模组的动力传递环节,这类螺旋切槽结构的挠性联轴器,是解决轴系对中偏差、吸收运行振动的核心连接件。不同于刚性联轴器对安装同轴度的严苛要求,这种一体切割成型的螺旋结构,能在不额外附加弹性元件的前提下,同时补偿两连接轴之间的径向偏移、角度偏斜与轴向窜动,尤其适合伺服电机、步进电机与滚珠丝杠、编码器等精密传动部件的对接场景,避免因安装对中误差带来的轴系附加载荷,延长轴承与传动元件的使用寿命。

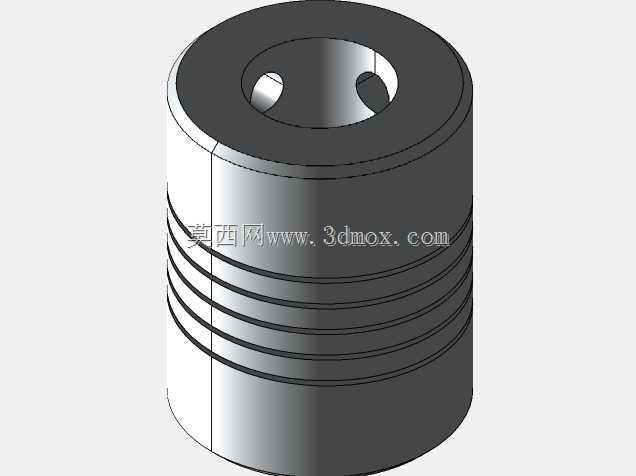

  从实际选型的安装边界来看,这款联轴器适配的轴径范围覆盖5mm到10mm,自身外径为19.5mm,轴向总长度24.5mm,整体采用铝合金材质一体加工成型,没有拼接缝隙与装配松动的风险。在结构设计思路上,没有采用常见的膜片、梅花垫等分体弹性结构,而是直接在圆柱铝坯上通过螺旋线切割形成连续的弹性变形段,螺旋槽的导程、槽宽与壁厚经过反复校核,既保证足够的扭转刚度来传递额定扭矩,不会在正反转切换时出现明显的传动回差,又预留了足够的弹性变形空间来吸收偏差。实际装配时,两端的紧定螺钉直接压合在对接轴的平面上,不需要额外的胀套或键连接,安装空间占用极小,能适配紧凑布局的小型设备内部安装位,不会和周边的走线槽、传感器支架产生结构干涉。

  在实际设备运行过程中,这种螺旋结构的挠性联轴器还有一个很实用的特性,就是自身具备一定的阻尼缓冲效果,当传动链路出现瞬时的冲击载荷时,螺旋段的微变形能抵消一部分冲击能量,避免冲击直接传递到电机输出轴端,降低电机编码器受冲击损坏的概率。和同尺寸的梅花联轴器相比,它没有弹性垫老化失效的问题,不需要定期维护更换弹性元件,在洁净度要求较高的电子组装设备、实验室检测仪器内部使用时,也不会出现橡胶垫磨损掉屑的问题,适配无尘工况的使用要求。

  做三维建模的时候,这类零件的建模重点在于螺旋槽的参数化生成,需要准确还原螺旋线的升角与槽底过渡圆角,不能直接用直角槽替代,否则后续做有限元校核时,应力集中位置的计算结果会和实际工况偏差很大,容易误判零件的疲劳寿命。建模时还要注意两端轴孔的公差配合,通常和电机轴配合的孔选用H7公差,紧定螺钉的螺纹孔位置要避开螺旋槽的薄弱段,保证螺钉锁紧时不会压溃槽壁导致结构失效。在装配体中调用这个模型时,可以直接配合不同轴径的电机、丝杠模型做干涉检查,提前验证安装空间是否足够,避免实际加工装配时出现联轴器和端盖、轴承座碰撞的问题。

  从应用场景的适配性来说,这类小尺寸铝制螺旋联轴器不适合大扭矩的重载传动场景,更多面向轻载、高精度的传动链路,比如3D打印设备的进给轴传动、小型点胶机的转轴连接、视觉检测设备的转盘驱动、医疗检测仪器的样本传送机构等,这些场景的传递扭矩通常不大,但对传动平稳性、回差控制、安装容错率有较高要求,这款联轴器的结构特性刚好匹配这类需求。设计选型时需要注意,实际允许的补偿偏移量和转速是负相关的,当设备运行转速较高时,要适当降低允许的对中偏差值,避免螺旋段在高速交变变形下出现金属疲劳断裂,同时要保证紧定螺钉的锁紧扭矩符合要求,防止长期运行后螺钉松动导致轴连接打滑。
