可发射组装式黑火药火箭结构设计

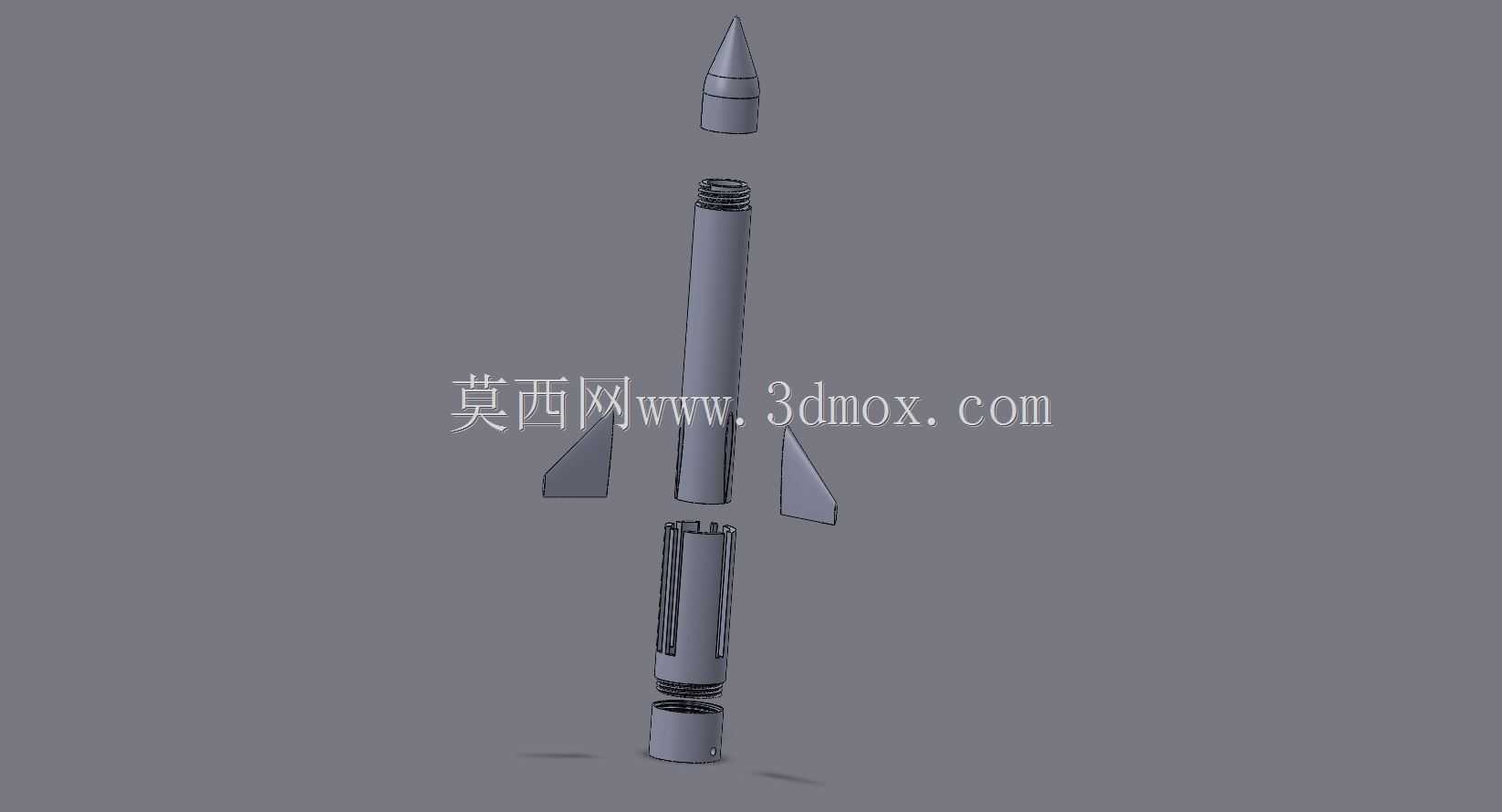

　　这款火箭结构主要面向业余航天模型爱好者的户外发射场景使用，依托skylighter系列黑火药套件的标准装药规格做适配设计，整体采用分段式模块化拼接思路，从弹头到尾段全部做了螺纹对接的公差匹配，不需要额外粘接就能完成整箭组装，发射后可通过分离结构实现弹头与箭体的空中解体，配合内部装填的焰火药剂完成空中燃放效果，适配小型开阔场地的业余模型发射活动，也可作为航天科普教学的实体演示教具，帮助学习者直观理解火箭的分段结构、气动布局与发射受力逻辑。

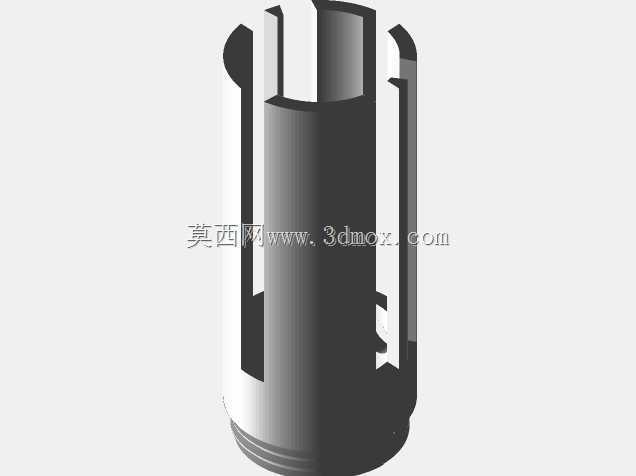

　　从结构设计逻辑来看，整箭的气动核心是对称布置的翼片结构，翼型采用低阻对称翼型设计，翼根处做了加厚过渡处理，和箭身主体的对接位置预留了定位卡槽，安装时不需要额外校准角度，卡入卡槽后即可保证四片尾翼的周向角度差控制在±0.5°以内，避免发射后因气动不对称出现偏航、滚转失控的问题。翼片的后缘做了轻微的切角处理，能够在飞行速度跨音速区间前有效降低翼尖涡流带来的阻力，保证发射后的直线跟踪精度，在3级风力以内的户外环境下，发射后的弹道直线偏移量可控制在射程的2%以内，满足业余发射的精度要求。

　　箭体主体采用等直径圆柱段设计，各分段的对接螺纹统一采用标准公制细牙螺纹，螺纹配合公差选H7/g6间隙配合，既保证组装时的顺畅度，也能承受发射瞬间黑火药燃烧产生的瞬时膛压，不会出现对接段脱开的问题。弹头部分采用钝锥外形设计，锥角设置为15°，既能够降低飞行过程中的头部波阻，也预留了足够的内部空腔用来装填焰火药剂与延时引信，延时引信的安装槽做了台阶定位结构，能够保证引信与装药段的距离固定，避免发射过程中引信移位导致燃放时机偏差。箭体中段为装药舱，内壁做了0.2mm的加厚处理，能够承受黑火药快速燃烧产生的瞬时高温与压力，舱壁上预留了两个对称的泄压小孔，当膛压超过安全阈值时可通过小孔泄压，避免炸膛风险。

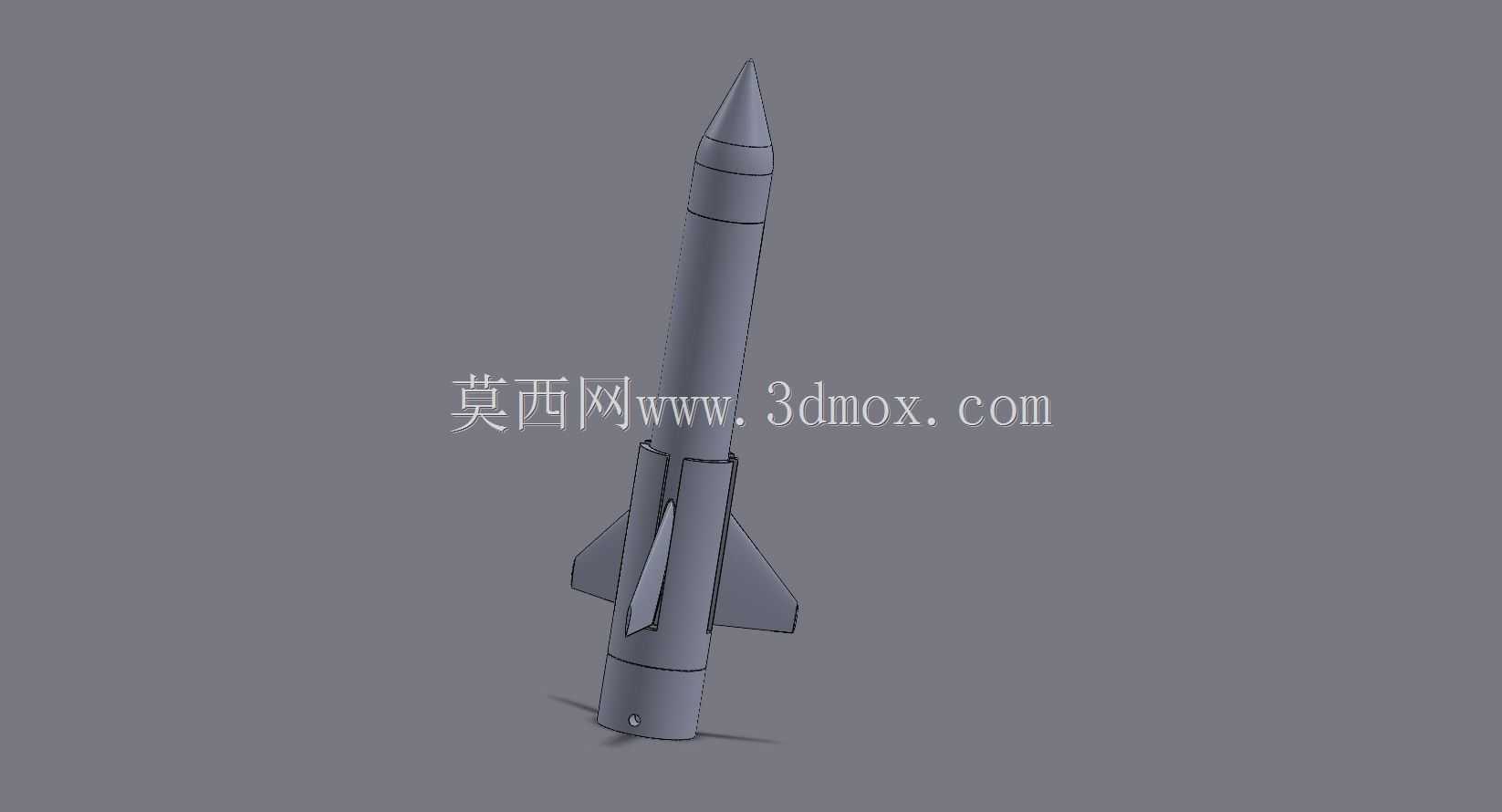

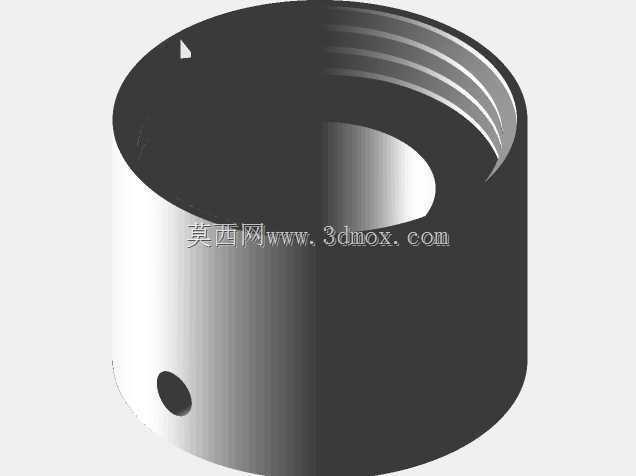

　　尾段部分设计有发动机定位舱，适配skylighter标准规格的黑火药发动机，定位舱内部做了环形定位凸台，发动机装入后可被凸台卡紧，不需要额外固定即可承受发动机工作时的反向推力，尾段底部做了喇叭形喷口过渡结构，能够对发动机喷出的燃气做一定的整流，提升推力效率。各分段的壁厚统一设置为1.5mm，在保证结构强度的前提下尽可能控制整箭重量，整箭组装完成后的总长度约为320mm，最大直径为25mm，翼片展开后的最大宽度为60mm，整体尺寸适配常规的业余模型发射架导轨，导轨适配直径为25mm，安装时只需要将箭体卡入导轨即可完成发射前准备，不需要额外的适配夹具。

　　从安装边界来看，整箭所有对接结构都做了防呆设计，不同分段的螺纹长度做了差异化处理，不会出现分段装反的问题，翼片的卡槽也做了不对称定位，四片翼片只有对应角度才能完全卡入卡槽，新手组装时也不会出现装错的问题。结构设计时充分考虑了重复使用的需求，除了装药舱与发动机段为一次性消耗部件外，弹头、翼片、尾段外壳都可重复使用，发射后回收完好的部件可再次组装使用，降低爱好者的使用成本。翼片与箭身的连接采用卡扣加轻微过盈配合的方式，不需要胶水粘接，发射时的冲击力不会让翼片脱落，回收后也可快速拆卸收纳，方便携带到户外场地使用。

　　在受力校核方面，整箭结构做了发射瞬时的过载受力仿真，能够承受最大50g的瞬时发射过载，对应黑火药发动机的最大推力工况下，各分段的连接结构应力都远低于材料的屈服强度，不会出现结构断裂的问题。翼片的连接位置做了应力分散设计，翼根处的过渡圆角设置为R2，避免应力集中导致发射时翼片断裂。弹头与箭体的连接段设计有分离机构，当发动机工作结束后，箭体速度达到最高点时，延时机构触发分离弹簧，将弹头与箭体弹开，同时触发弹头内部的焰火药剂，实现空中燃放的效果，分离力设置为5N，既不会在发射过程中提前分离，也能保证到达最高点后可靠分离。
