起重吊装用带外螺纹连接段吊钩结构

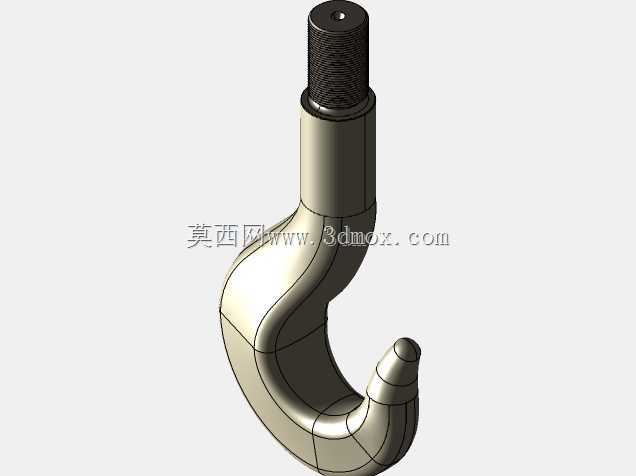

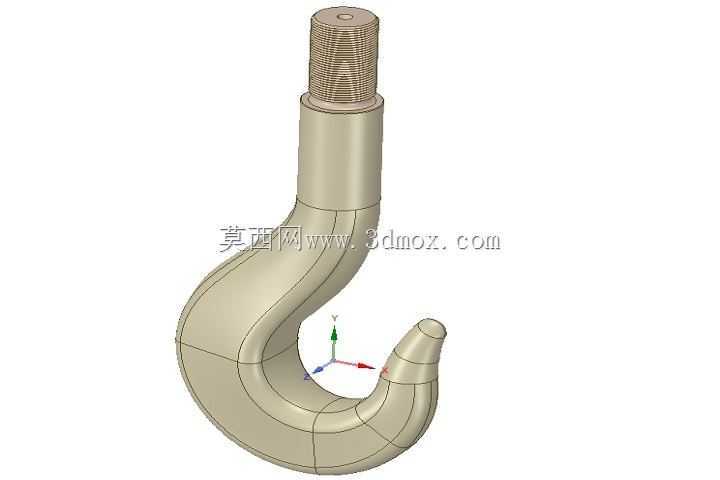

　　在车间物料转运、重型设备安装、港口货物装卸、建筑构件吊装这类需要垂直起吊作业的场景里，吊钩是直接承接吊重载荷的终端受力构件，整套起升机构的载荷最终都要通过吊钩传递到被吊物上，其结构合理性直接关系到吊装作业的可靠性。这款吊钩采用上端外螺纹连接的结构形式，区别于传统吊钩与滑轮组横梁铰接的结构，螺纹段可以直接拧入配套的吊具连接座、升降执行机构末端或者专用吊装工装的螺纹孔内，安装时不需要额外配置铰接销轴、挡板等附件，适合在吊装空间紧凑、需要快速更换吊具末端的场合使用，比如小型电动葫芦的末端吊点、自动化吊装工位的可更换吊具端，都能通过螺纹快速完成装拆，适配不同吨位的吊装需求。从结构设计逻辑来看，吊钩的钩身采用平滑过渡的大曲率弯弧结构，

　　没有出现直角转折或者截面突变的区域，这种设计是为了避免载荷作用下的应力集中，当吊重挂在钩身最低点时，载荷产生的拉应力、弯曲应力会沿着平滑的钩身曲面均匀分散，不会在局部区域形成应力峰值导致构件开裂。钩身的截面从上端螺纹段往下逐渐过渡到椭圆状的承载截面，靠近钩尖的位置截面尺寸逐步收窄，既保证了钩身主要承载区域的结构强度，也控制了整体的重量，不会因为冗余的材料增加吊具自身的无效载荷。上端的外螺纹段采用标准普通三角螺纹，螺纹长度预留了足够的拧入深度，安装时可以根据连接座的实际厚度调整拧入量，螺纹末端的端面做了平整的倒角处理，方便拧入时对准螺纹孔，不会出现螺纹乱扣的情况。钩尖部分做了向内的小角度收束，这个结构是为了防止吊装过程中吊索、

　　吊环从钩口滑脱，常规作业时搭配防脱卡扣使用，即使吊索出现小幅晃动，也不会轻易从钩身脱出。从安装边界来看，使用时需要注意螺纹连接段的配合公差，拧入后要保证螺纹啮合长度不小于螺纹公称直径的1.5倍，才能保证螺纹连接的承载能力满足额定起重量的要求；钩身的弯弧内侧半径要适配所使用的吊索、卸扣的连接尺寸，不能让吊索在钩身内出现过度弯折的情况，避免吊索因为弯折半径过小出现断丝、强度下降的问题。设计建模过程中，钩身的曲面过渡是核心难点，需要先根据额定起重量计算出各个截面的所需截面面积，再通过样条曲线连接各个截面的轮廓点，保证曲面的曲率连续，不会出现建模过程中的曲面褶皱或者曲率突变，建模完成后还需要通过受力仿真验证各个位置的应力分布，

　　确保最大应力值低于材料的许用应力，同时要校核钩口的开口变形量，避免满载时钩口张开量过大导致吊具脱落。实际使用中，这类螺纹连接的吊钩要定期检查螺纹段的磨损情况、钩身的表面裂纹以及钩口的变形量，一旦发现螺纹磨损超过牙型高度的10%、钩身出现可见裂纹或者钩口变形量超过原尺寸的10%，就需要及时更换，不能继续承载使用。不同于大吨位起重机使用的铰接式吊钩，这款带螺纹连接的吊钩更适配中小吨位的固定吊点、专用吊装工装，结构更紧凑，安装维护更简便，不需要复杂的铰接润滑结构，在自动化生产线的吊装工位、小型起重设备的末端吊点上有很高的适配性。
