实验室小型滚筒筛分设备结构设计

　　这款小型滚筒筛的结构设计，最初是瞄准实验室小批量物料分级、3D打印耗材预处理这类小场景做的，和矿山、建材行业用的大型滚筒筛走的完全是两个设计逻辑，没有追求大处理量，反而把占地紧凑、拆装便捷、筛分精度可控放在了优先级最前面。从安装边界来看，整机采用框架式焊接底座，所有支撑腿底部预留了地脚安装孔位，不需要做厚重的混凝土基础，直接固定在实验室的钢制工作台或者硬化地面上就能运行，整体占地长度不到两米，宽度控制在一米以内，高度也适配常规实验室的操作台面高度，进料端和出料端都预留了足够的操作空间，不需要额外搭建操作平台，单人就能完成上料、接料的全部操作。

　　从功能特性上来说，筛筒采用分段式冲孔网板结构，不同筛孔规格的网板可以快速拆卸更换，不需要拆解整个滚筒总成，针对不同粒径的实验物料，比如颗粒状土壤样本、3D打印的塑料颗粒、磨料粒度分级、小型矿石样本分选，只需要更换对应孔径的筛网就能适配，筛筒的驱动端采用侧装式减速驱动结构，电机和减速机构直接安装在底座侧边，没有复杂的皮带传动或者链条传动结构，既减少了传动损耗，也避免了传动部件外露带来的安全隐患，驱动转速做了多档位适配，针对易团聚的物料可以调高转速增强打散效果，针对易碎的颗粒物料可以调低转速减少物料破损。

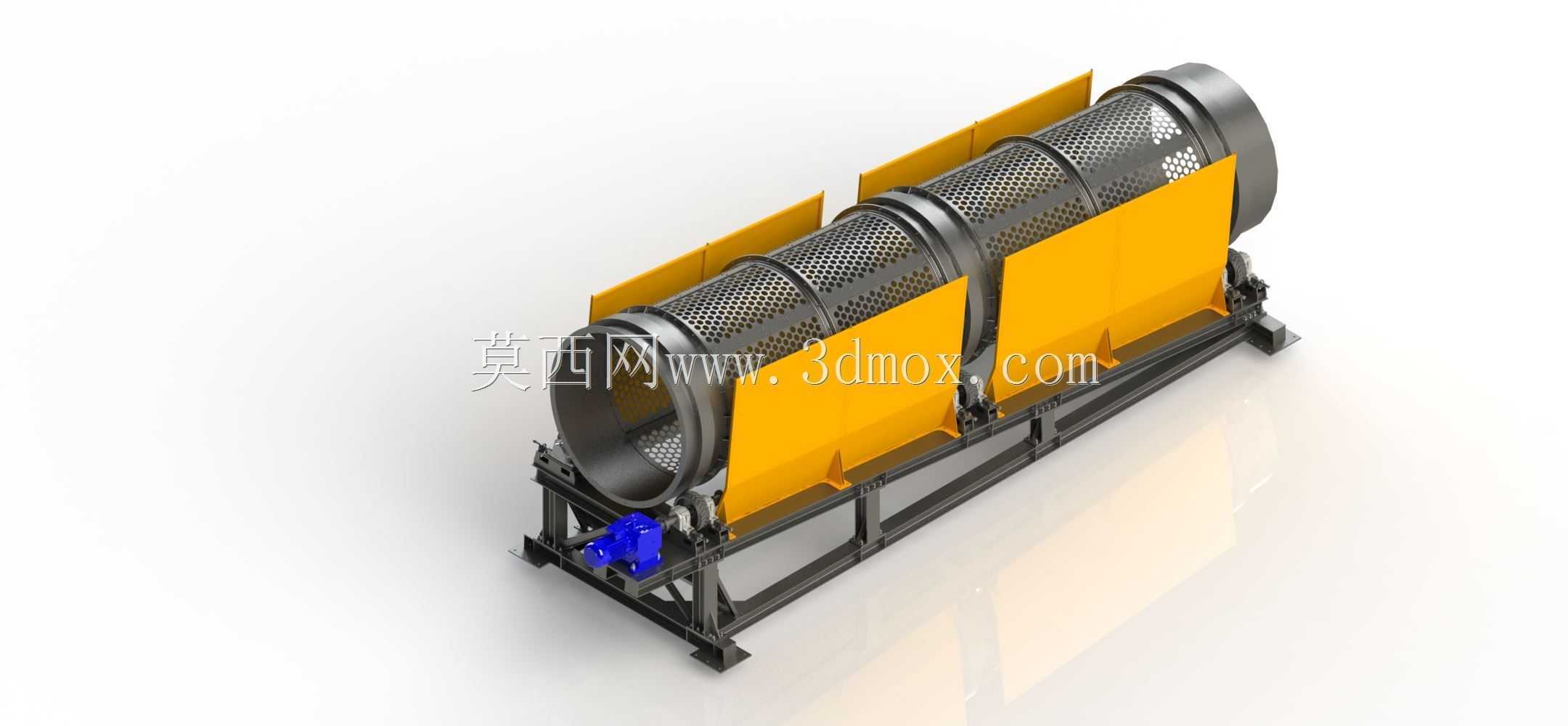

　　筛筒外侧的挡料板采用倾斜式安装设计，和筛筒之间保留了均匀的间隙，既可以防止筛分过程中物料从筛筒侧边飞溅，又能引导筛下物料顺着挡料板滑落到接料区域，不会在设备内部积料，挡料板和框架之间采用快拆螺栓固定，日常清理筛分时残留的物料时，不需要借助专用工具就能拆下挡料板，把筛筒、底座缝隙里的残留物料清理干净，避免不同批次实验物料交叉污染，这一点对实验室场景来说尤为重要，很多实验对物料纯度要求高，积料残留会直接影响实验结果的准确性。

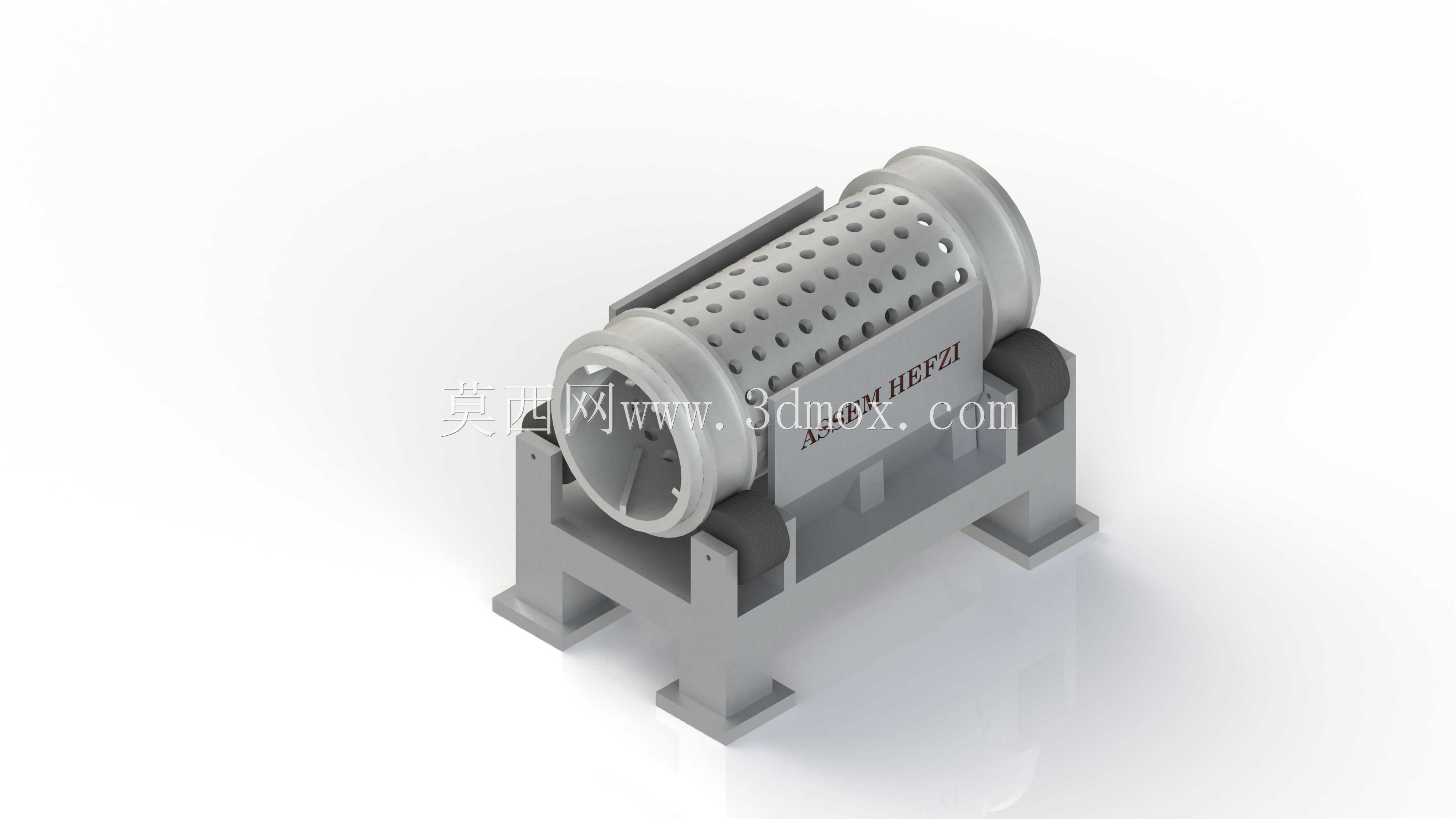

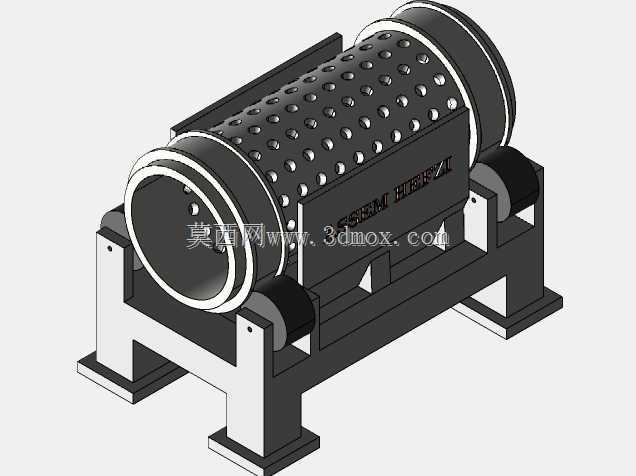

　　设计思路上，整个结构做了模块化拆分，底座框架、筛筒总成、驱动单元、挡料护板四个模块可以完全拆分，不仅方便搬运转移，也给后续的功能拓展留了接口，比如需要做密闭筛分时，可以在现有框架上加装透明密封罩，连接除尘接口就能实现无粉尘筛分；需要做湿法筛分时，也可以在进料端加装喷淋管路，底座预留的接水盘安装位可以直接对接，不需要对主体结构做焊接改造。筛筒的支撑采用两端托轮支撑结构，没有采用传统的中心轴贯穿设计，一方面减少了中心轴对筛筒内部筛分空间的占用，另一方面也避免了中心轴挂料、积料的问题，托轮采用耐磨尼龙材质，运行时噪音低，也不会和金属筛筒碰撞产生金属碎屑污染物料，托轮的安装座预留了调节余量，长时间运行出现磨损后，可以通过调节螺栓调整托轮位置，保证筛筒的转动同轴度，避免出现跑偏、磨边的问题。

　　从实际使用场景来看，除了实验室的物料分级作业，这款小型滚筒筛也可以适配小型工坊的小批量物料分选，比如3D打印耗材生产过程中的塑料颗粒筛分、小型食品加工作业的颗粒物料分级、珠宝加工过程中的磨料粒度分选，因为整机重量轻，移动方便，甚至可以搭载在移动作业平台上做现场筛分作业。设备的进料端设计了敞口式进料导槽，不管是手动投料还是搭配小型喂料器自动投料都能适配，出料端分别设置了筛上物出料口和筛下物出料口，两个出料口的位置都预留了接料容器的放置空间，不需要额外加装出料溜管就能直接对接标准的物料收集容器。

　　在结构强度设计上，筛筒的加强筋采用环形布置，既保证了筛筒的整体刚性，不会因为长时间转动出现变形，又没有过多增加筛筒的重量，降低了驱动单元的负载，底座框架采用矩形钢管焊接而成，整体刚性足够，即使设备满负荷运行，也不会出现明显的晃动，不需要额外做配重处理。所有的紧固件都采用标准件，日常维护更换时不需要定制特殊配件，市面上很容易采购到对应的替换件，降低了设备的后期维护成本。针对3D打印场景的使用需求，筛网的孔径精度控制在较高水平，可以有效筛除3D打印耗材生产过程中产生的过大颗粒、结块料以及细粉，保证进入挤出机的耗材颗粒粒径均匀，提升最终打印耗材的成型质量，避免因为颗粒粒径不均导致的挤出不稳、打印件出现瑕疵的问题。
