树莓派4B开发板防护外壳结构设计

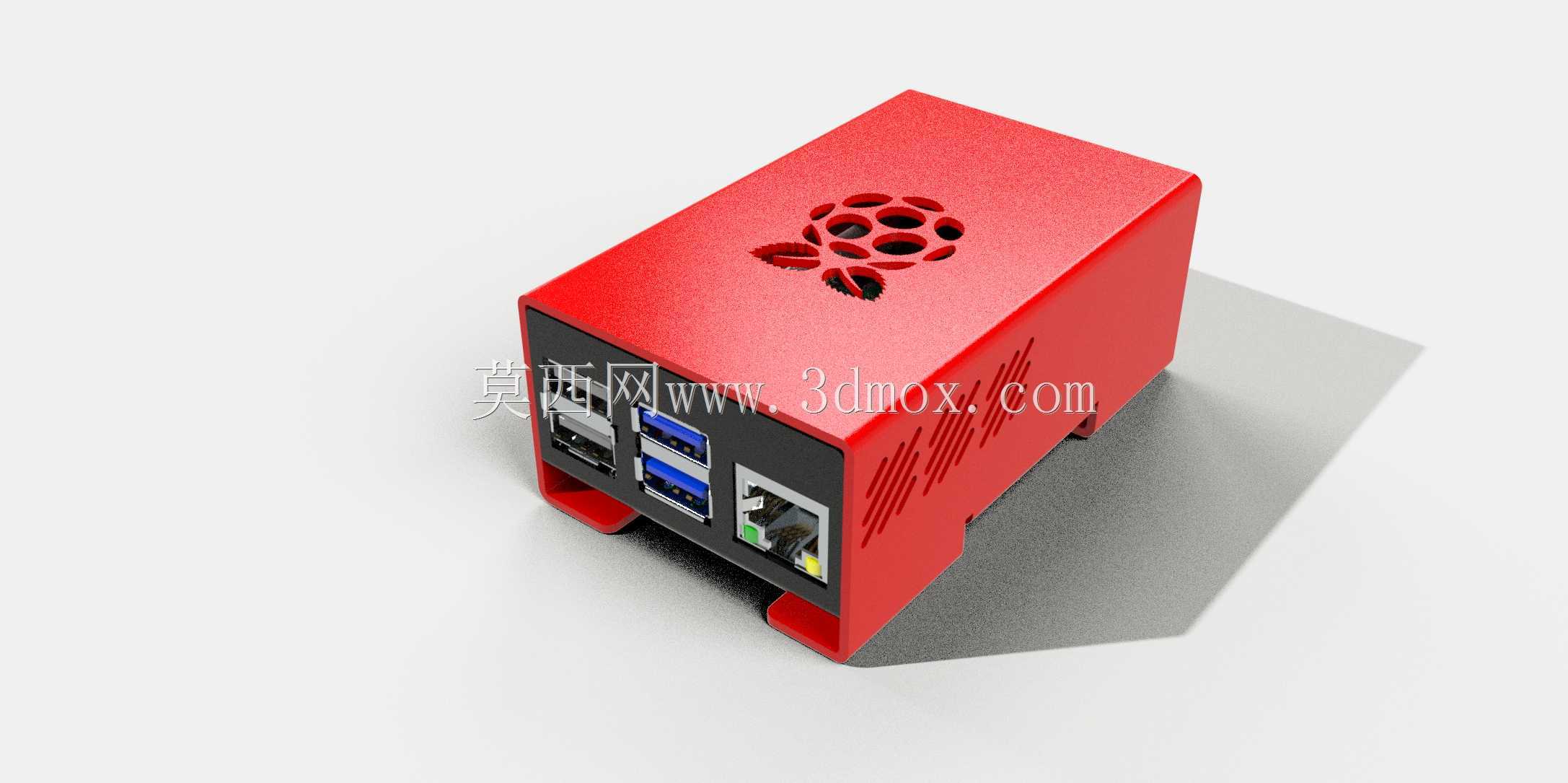

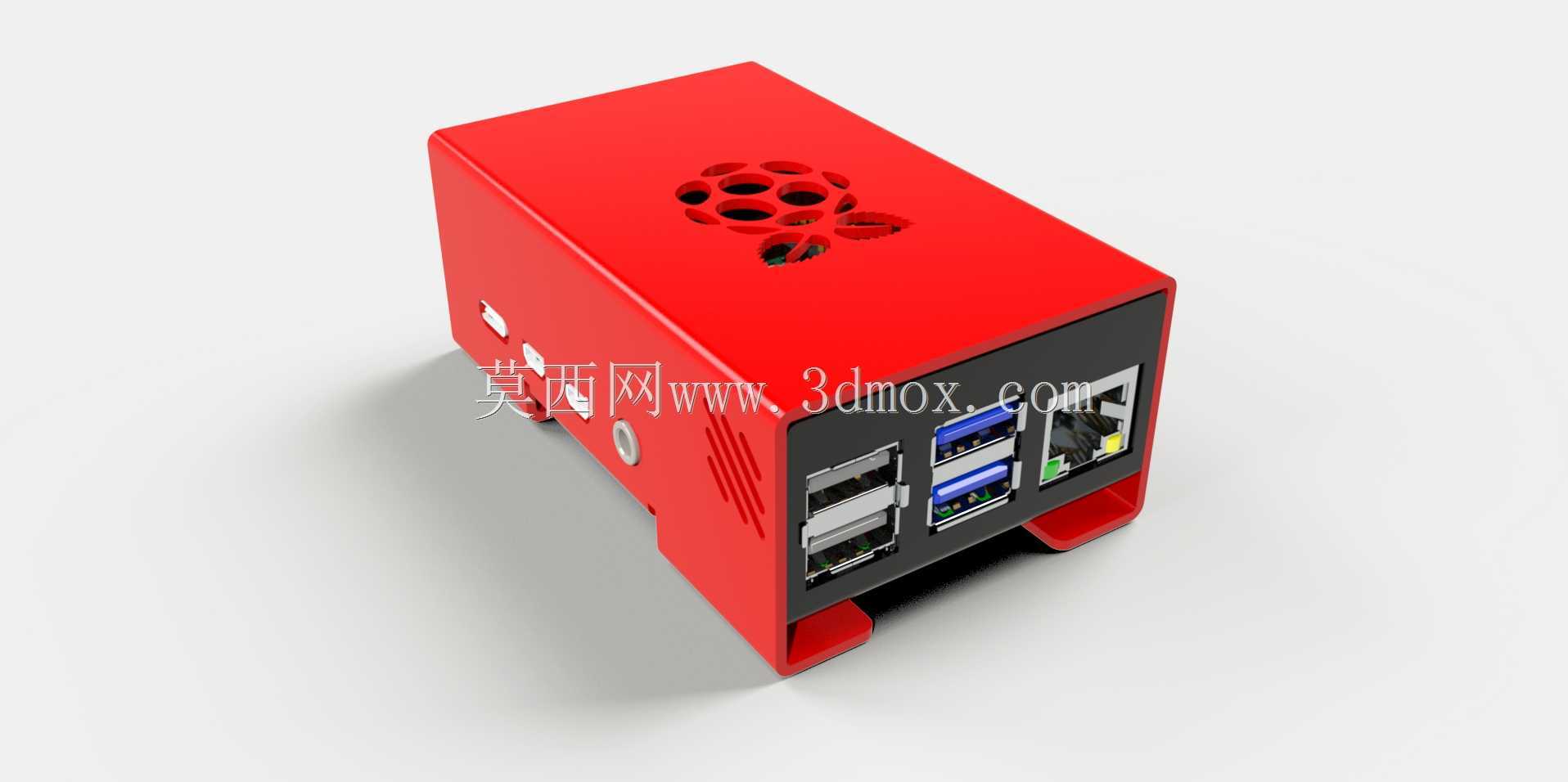

　　在嵌入式开发、小型智能终端部署场景中，裸露的树莓派4B开发板极易受外接磕碰、积灰、液体泼溅影响，同时板载主控、内存芯片在高负载运行时的积热问题，也会直接影响设备运行稳定性，这款防护外壳的设计正是围绕这些实际工程痛点展开。从实际使用场景出发，外壳采用上下扣合的分体式结构，完全包覆开发板除接口外的所有区域，安装时无需额外粘接或复杂紧固件，依靠壳体边缘的卡扣结构即可实现紧密贴合，既能够在桌面调试、设备内嵌安装、户外小型终端部署等场景下抵御外力冲击，也能阻挡日常环境中的浮尘、碎屑进入板卡缝隙，避免引脚短路、接口接触不良等常见故障。设计阶段首先考量的是安装边界的适配性，壳体内部的限位筋完全匹配树莓派4B的板型轮廓，

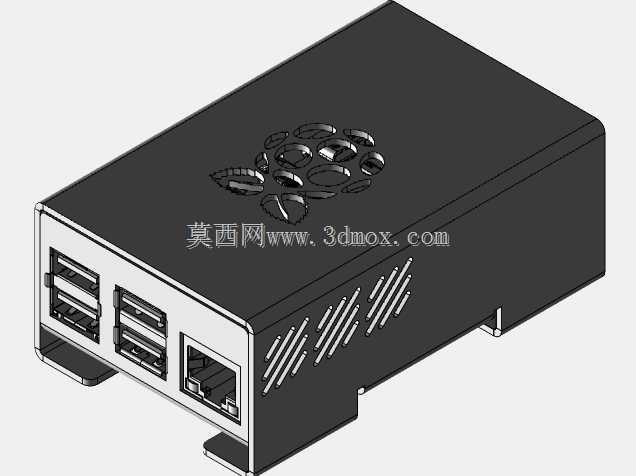

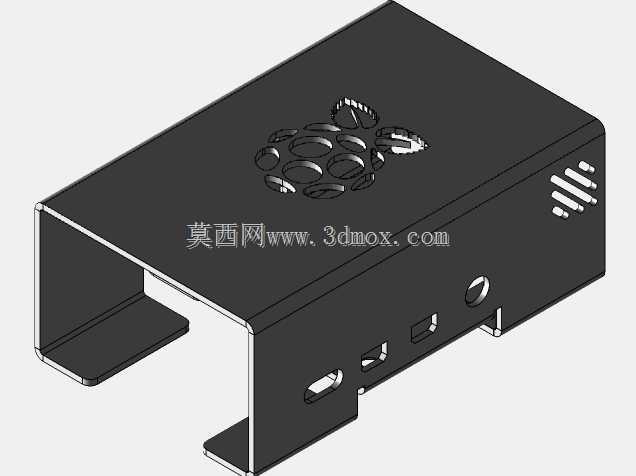

　　预留的安装柱位置精准对应板卡的四个固定孔位，安装后板卡不会在壳体内出现窜动，同时所有接口位置做了精准的开孔避让，包括双Micro HDMI接口、双USB3.0+双USB2.0接口、Type-C供电接口、RJ45以太网接口、3.5mm音频接口以及Micro SD卡槽，所有开孔边缘做了0.3mm的倒角处理，既不会出现插接线材时被壳体边缘卡住的问题，也能避免开孔毛边刮伤线材外被。散热设计是这款外壳的核心功能考量点，壳体顶面直接对应树莓派4B主控芯片的位置，做了树莓派标识造型的镂空通风孔，侧面沿板载内存、供电芯片的排布位置开设了多组平行的通风栅格，形成从侧面进风、顶面出风的自然对流散热通道，在常规办公环境下无额外风扇时，

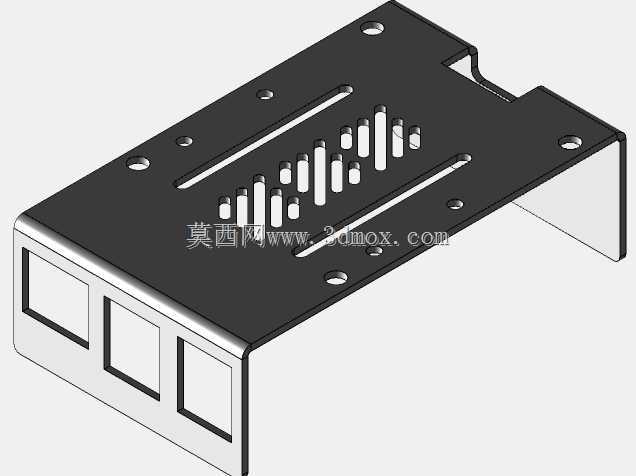

　　也能保证高负载运行时的热量及时散出，避免芯片过热降频；如果需要更高的散热效率，壳体内部预留的高度空间也可以兼容厚度不超过10mm的被动散热片，无需额外打磨壳体即可完成装配。外壳的底部设计了四个凸起的支撑脚，将壳体整体抬升2mm，既能够避免底部直接贴合桌面阻挡空气流通，也能在桌面放置时起到防滑作用，同时支撑脚的位置避开了板卡背面的焊点，不会出现挤压焊点导致的板卡变形问题。在细节处理上，壳体的边角全部做了R2的圆角过渡，没有尖锐的棱角，在日常调试插拔线材时不会划伤手部；壳体壁厚均匀控制在1.8mm，既保证了整体结构强度，在受到普通外力磕碰时不会出现开裂变形，也不会因为壁厚过大导致整体重量过高，适配嵌入式设备轻量化的安装需求。

　　不同于市面上常见的通用型开发板外壳，这款设计在接口对位精度上做了反复校验，所有开孔的位置公差控制在0.1mm以内，不会出现接口偏移导致的线材无法插到底的问题，同时壳体表面做了细磨砂处理，不容易残留指纹和划痕，长期使用也能保持较好的外观状态。在实际的工程部署中，这款外壳既可以用于个人开发者的日常桌面调试场景，保护板卡在频繁移动、插拔线材时不受损伤，也可以用于小型智能网关、边缘计算节点、迷你NAS等长期运行的设备场景，配合内部的散热结构保证设备7*24小时稳定运行，同时规整的外观也适合内嵌到各类自制智能设备的外壳内部，不会因为内部板卡杂乱影响整体设备的装配效果。设计过程中也充分考虑了拆装的便捷性，卡扣的扣合力经过调试，既不会因为扣合过松导致壳体轻易散开，也不会因为扣合过紧导致拆卸时掰坏壳体或损伤内部板卡，日常需要更换SD卡、接入散热片或者调整跳线时，不需要借助额外工具即可徒手拆开外壳，完成操作后扣合即可恢复防护状态。
