紧凑型立方体结构光学摄影机外观结构

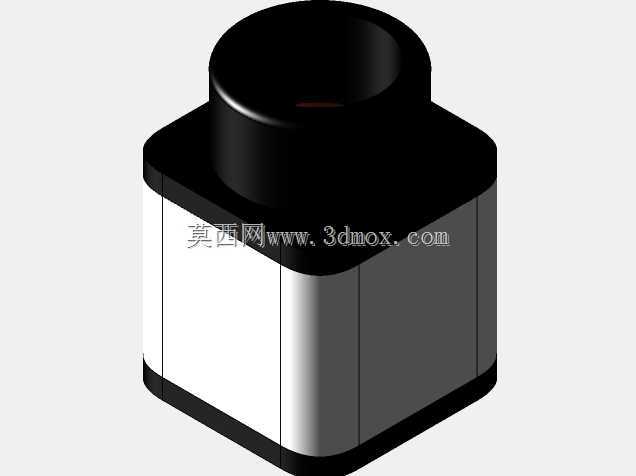

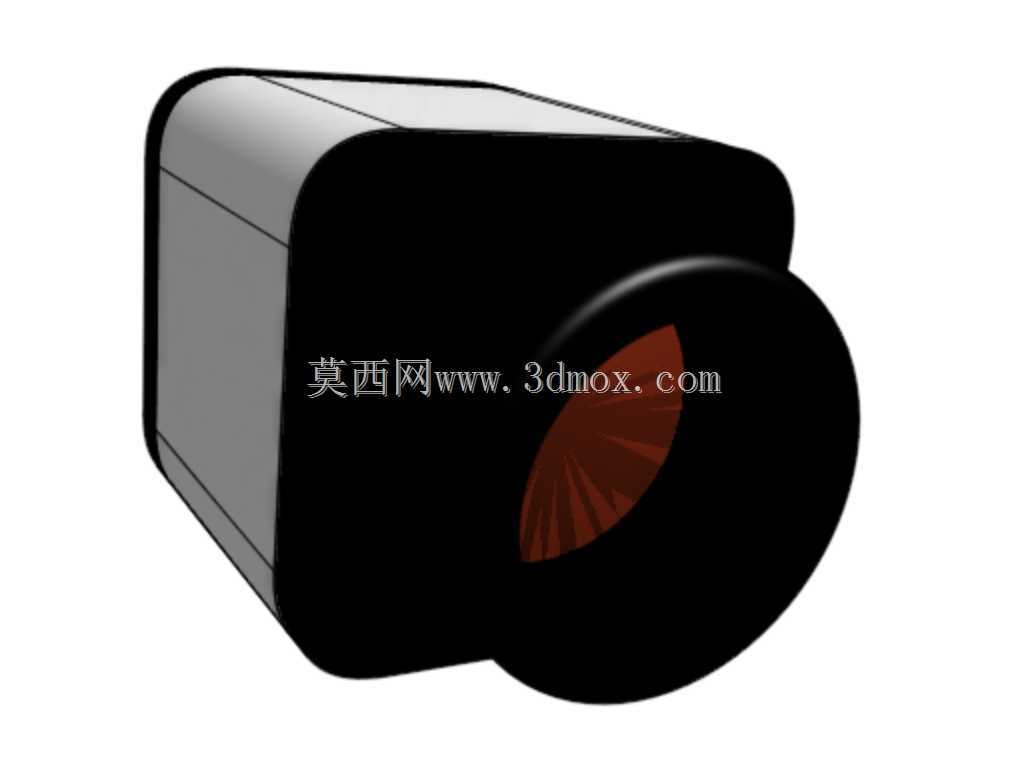

　　这款立方体构型的光学摄影成像设备，在工业视觉检测、实验室光学成像、小型设备集成场景中有着较高的适配性，区别于传统长筒式镜头的相机结构，方正的外壳设计在安装布局时能更好贴合设备安装面，减少异形结构带来的空间浪费。从结构设计逻辑来看，整体采用近似正立方体的主体外壳，前端集成突出的圆形镜头模组，外壳做了圆角过渡处理，既避免锐边在装配过程中造成操作人员磕碰，也能减少外壳应力集中点，提升注塑或机加工外壳的结构强度。镜头模组与主体外壳的衔接处做了阶梯限位结构，装配时镜头组件可直接沿轴向推入外壳预留的安装腔，通过周向的止口定位保证镜头光轴与外壳安装基准面的垂直度，不需要额外调整光轴角度就能满足常规成像的同轴度要求，适合批量装配时减少调校工时。

　　从安装边界来看，方正的外壳背面与侧面均预留了平整安装面，可直接通过M3或M4规格的安装螺丝固定在设备支架、检测工位的立板或者光学平台的调整架上，安装孔位可根据实际集成需求在外壳非光路区域灵活设置，不会干扰内部成像光路的排布。外壳的尺寸控制在紧凑型区间，在集成到小型自动化检测设备、便携式成像装置中时，不会占用过多的设备内部空间，对比同规格成像分辨率的传统筒形相机，横向占用空间可缩减30%左右，对于内部布局紧凑的设备来说，这种方正结构的空间利用率优势十分明显。

　　功能特性层面，前端镜头模组的通光孔径做了优化设计，可适配定焦成像镜头的安装需求，内部腔体预留了感光元件、信号处理电路板的安装空间，腔体壁做了遮光筋设计，可避免外部杂光从外壳接缝处进入光路内部，减少成像时的眩光与杂光干扰，提升成像画面的对比度。外壳的分体式结构设计分为主体壳与前端镜头座两部分，后期维护时可直接拆卸前端镜头座进行镜头清洁或者感光元件的调试，不需要完全拆解整个设备外壳，降低后期维护的操作难度。

　　在实际应用场景中，这类立方体结构的摄影机可用于工业产线上的产品外观检测工位，固定在输送带侧面对经过的产品进行表面缺陷成像采集，方正的外壳可直接贴合检测工位的安装支架，不需要额外设计异形转接件；也可集成在光学实验平台上作为激光光斑成像、干涉条纹采集的成像终端，平整的外壳底面可直接吸附在磁性光学调整架上，调整角度时稳定性更好；还可作为小型嵌入式成像设备集成到智能检测终端、便携式扫码成像设备中，紧凑的结构不会让终端设备体积过于臃肿。

　　设计过程中优先考虑了装配工艺性，外壳的壁厚保持均匀，避免注塑生产时出现缩痕、翘曲等缺陷，镜头座与主体外壳的配合公差选用H7/h6的间隙配合，既保证装配时的顺畅度，也能控制配合间隙避免杂光进入。外壳表面做了哑光黑色处理，减少环境光线在外壳表面的反射，避免反射光进入镜头影响成像质量。镜头前端的镜筒部分做了遮光罩延伸结构，可阻挡侧面斜射的光线直接射入镜头第一片镜片，进一步降低杂光对成像的影响。

　　从结构可靠性角度来看，立方体的外壳结构在受到侧向冲击力时，各个平面的受力分布更均匀，对比筒形结构的相机，抗挤压、抗碰撞的能力更强，在工业现场复杂的使用环境中，即使受到轻微的外物碰撞，外壳也不容易出现变形，能更好保护内部的感光元件与电路板结构。设备的走线接口可设置在外壳背面的居中位置，连接数据线时线缆不会与周边安装结构产生干涉，布线走向更规整，也能避免线缆弯折角度过大导致的接口松动问题。
