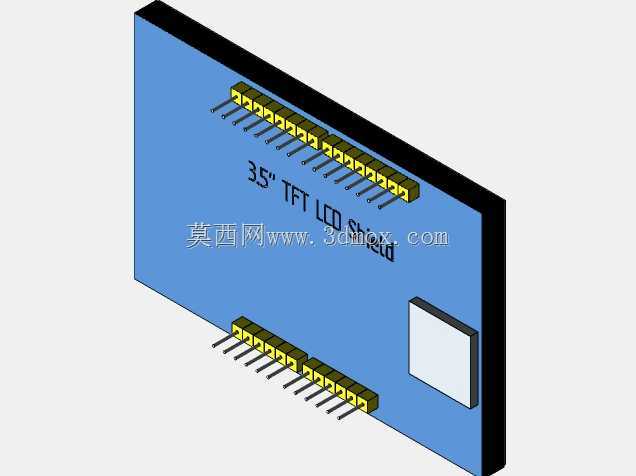

带SD卡槽的3.5寸TFT液晶显示扩展板

　　这款3.5寸TFT LCD屏蔽板是面向嵌入式开发、开源硬件项目设计的显示扩展组件，核心适配UNO系列主控板的安装接口，在工业控制小终端、教学实验装置、DIY智能设备、小型检测仪器的人机交互环节有广泛应用场景。日常做设备改造或者原型开发时，很多场景不需要大尺寸工业触摸屏，这类紧凑型扩展板刚好能满足参数显示、简单触控交互、本地数据存储的复合需求，不用额外布线连接独立显示屏和存储模块，能大幅缩减原型设备的组装空间。

　　从实际功能设计来看，板载集成的3.5寸TFT液晶屏可实现彩色图像、字符、动态曲线的显示，能直接展示传感器采集的数值、设备运行状态参数、简易操作菜单，配套的SD卡卡槽可直接插入标准SD卡，实现运行日志存储、界面素材读取、采集数据本地落盘的功能，不用额外外挂存储模块，减少了外接连线带来的信号干扰风险。板上的两排排针接口完全匹配UNO主控板的针脚定义，安装时直接对齐插装即可完成电气连接，不需要额外焊接转接线，排针的引脚分配兼顾了屏幕驱动信号、SD卡通信信号与主控板通用IO口的复用，不会过度占用主控的外设接口，预留的IO口还可外接按键、传感器等其他外设。

　　设计过程中优先考虑了安装兼容性，板体轮廓完全贴合UNO主控板的安装边界，插装后不会超出主控板的长宽范围，整体堆叠高度控制在合理区间，可直接装入标准的UNO项目外壳中，不会和外壳内部的固定柱、其他扩展模块产生结构干涉。板上的元件布局做了针对性优化，SD卡槽布置在板侧边缘，插装后依然可以方便插拔SD卡，不用拆下整个扩展板就能更换存储介质；排针的焊接位置做了定位标识，避免装反导致的电路烧毁问题，屏幕的固定采用四周贴合加限位的方式，能承受常规原型开发过程中的插拔震动，不会出现屏幕松动移位的情况。

　　在实际项目选型时，这类扩展板多用于小型环境监测终端的数值显示，可直接展示温湿度、气压等采集数据，同时将历史数据存入SD卡供后续导出分析；在教学实验场景中，学生可直接基于该扩展板做简易示波器、迷你游戏机、智能时钟等项目开发，不用单独调试屏幕驱动和存储电路；在小型工业设备的改造中，可作为老旧设备的状态显示附加模块，不用改动原有设备的主控电路，直接通过串口通信就能读取设备运行数据并展示，改造成本低、安装速度快。结构设计上充分考虑了开源硬件用户的使用习惯，所有接口位置都和主流开源主控板兼容，不需要额外制作转接件，三维建模时完整还原了板体厚度、排针长度、屏幕凸起高度、SD卡槽的插拔空间，做整体设备结构设计时可直接导入模型进行装配校验，提前排查安装干涉、空间不足的问题，避免实际打样组装时出现结构匹配问题。
