Tevo狼蛛Pro BLTouch16.5mm垫片安装支架

　　在桌面级FDM 3D打印机的日常运维与改装作业中，自动调平传感器的安装适配一直是影响设备打印精度的核心细节之一，尤其是针对Tevo Tarantula Pro这类开源改装属性较强的机型，原厂预留的BLTouch传感器安装位往往无法匹配不同批次挤出头的装配公差，不少玩家在更换热端、调整挤出机位置后，会出现传感器触发高度不匹配、探针与喷嘴相对位置偏移的问题，直接导致首层打印附着力差、模型翘边甚至调平失效撞坏喷嘴的故障。这款16.5mm规格的垫片支架，正是针对这类实际改装痛点设计的专用安装结构，核心作用是为BLTouch自动调平传感器提供精准的高度补偿与位置固定，让传感器探针的触发点刚好落在喷嘴打印平面的有效检测范围内，避免因安装高度差导致的调平数据偏差。

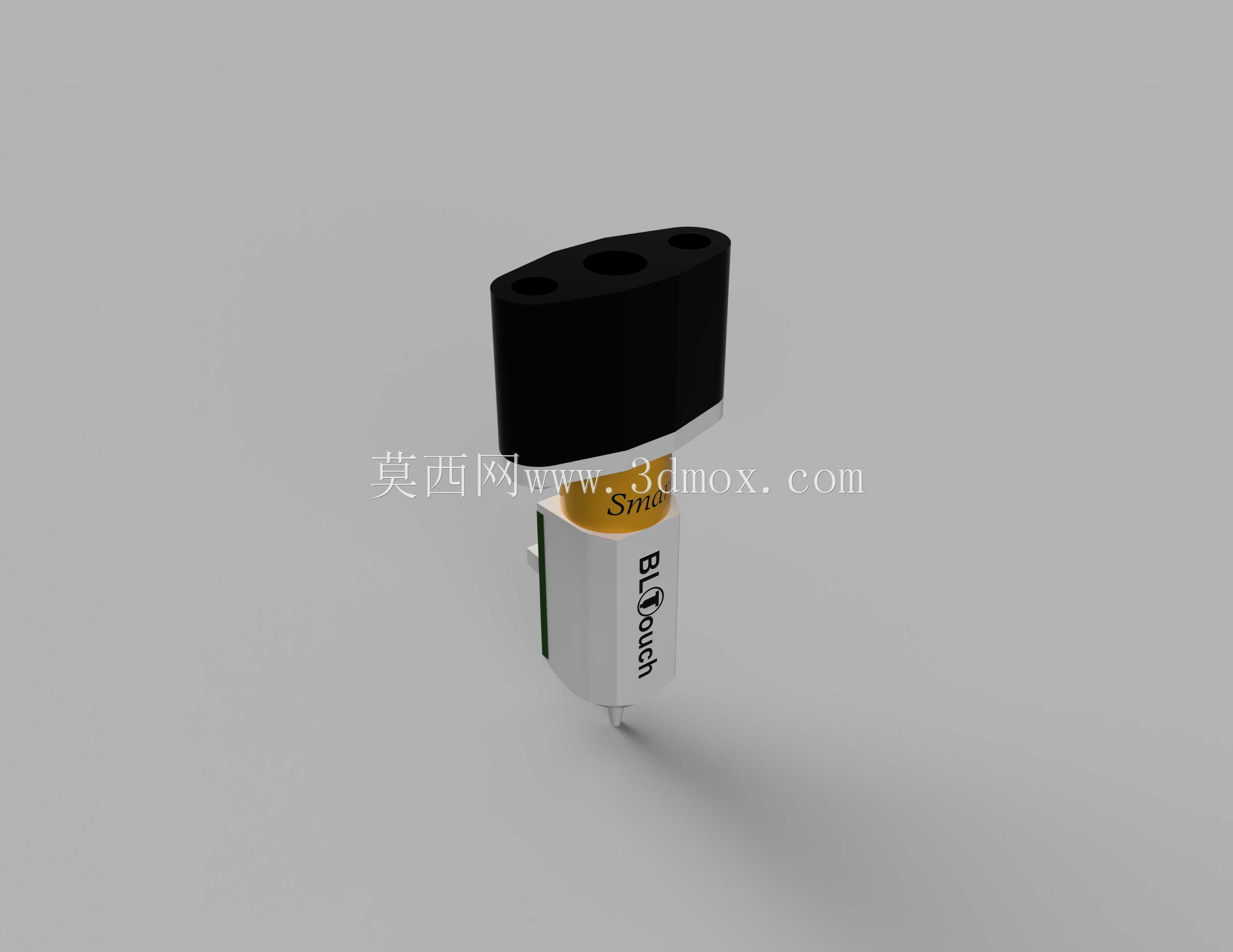

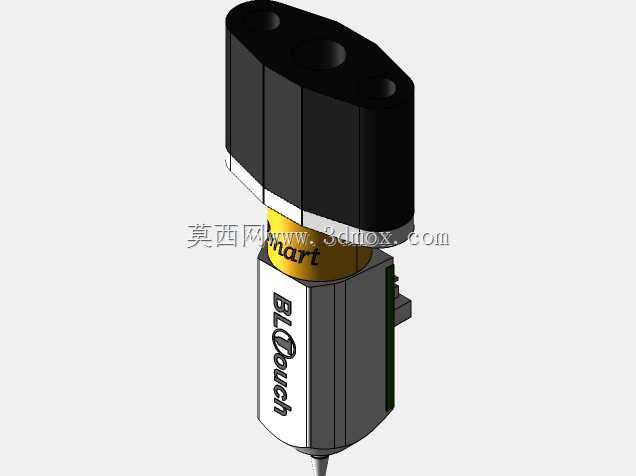

　　从结构设计逻辑来看，这款支架没有采用多余的冗余结构，整体分为上部安装固定座与下部传感器夹持位两个功能段，上部固定座做了两个沉头安装孔，孔位完全匹配Tevo Tarantula Pro挤出头侧方的原厂安装螺孔位置，不需要用户对原有挤出机结构做任何打孔、切削改装，直接利用设备原有安装位就能完成固定，降低改装的加工门槛。上部固定座的厚度经过精准核算，加上下部夹持段的总高度刚好控制在16.5mm，这个尺寸不是随意设定的——当用户使用原厂规格的长螺栓装配时，支架安装完成后BLTouch传感器的探针缩回状态下，底端距离喷嘴尖端的垂直高度刚好保持在标准的8mm触发安全距离内，既不会因为支架太高导致探针触发时伸出量超限损坏传感器舵机，也不会因为支架太低导致探针还没接触到热床就提前触发，造成调平数据失真。

　　考虑到3D打印用户手头的紧固件规格往往不统一，支架的安装孔做了轻微的余量设计，适配M3规格的标准长螺栓，用户不需要专门采购定制长度的螺丝，只要手头有长度足够的库存M3螺母、螺栓就能完成装配，固定时可以通过螺母的锁紧力度调整支架的水平度，抵消挤出头安装面本身的微小平面度误差。下部的传感器夹持位采用半包式结构，内壁尺寸完全贴合BLTouch传感器的外壳外径，侧面预留了轻微的弹性形变余量，安装时不需要额外打胶固定，把传感器推入夹持位就能靠结构本身的抱紧力完成固定，后续如果需要更换传感器、清理探针上的残留耗材，也能直接拔出拆卸，维护效率比螺丝锁紧的一体式支架高很多。

　　从实际使用场景来看，这款支架主要适配更换了金属挤出机、加装了硅胶热端隔热套的Tevo Tarantula Pro改装机型——这类改装往往会让热端的整体安装高度比原厂状态高出几毫米，原厂标配的BLTouch支架会因为高度不足导致传感器位置偏上，探针无法正常触发，而这款16.5mm的垫片支架刚好补上了改装带来的高度差，让自动调平功能恢复正常工作。在打印ABS、PETG这类需要较高热床温度的耗材时，支架上部的固定座做了加厚处理，能减少热端热量向传感器本体的传导，避免BLTouch内部的塑料结构因为长期受热出现形变，导致探针伸缩卡顿的问题。安装时需要注意，固定螺栓不要锁得过紧，避免支架被压产生形变导致传感器倾斜，要保证探针的伸缩方向完全垂直于热床平面，否则会出现不同位置调平触发高度不一致的问题，影响整个打印平面的首层一致性。

　　很多用户在改装BLTouch时容易陷入“只要能装上就能用”的误区，实际上支架的尺寸精度、安装垂直度直接决定了自动调平的误差大小，这款支架在设计时特意把夹持位的中心与喷嘴中心的水平偏移量控制在标准的X轴负方向45mm、Y轴负方向5mm位置，完全匹配Marlin固件中默认的BLTouch偏移量参数，用户刷入固件后不需要重新调整探针偏移数值，装完就能直接使用，省去了反复测试偏移量的调试步骤。对于经常更换不同打印喷嘴、调整热端Z轴限位的用户来说，这款支架的刚性足够，长期使用不会出现位置偏移，不需要每次维护设备后都重新校准调平传感器的位置，能有效减少设备调试的时间成本，提升打印作业的连续性。
