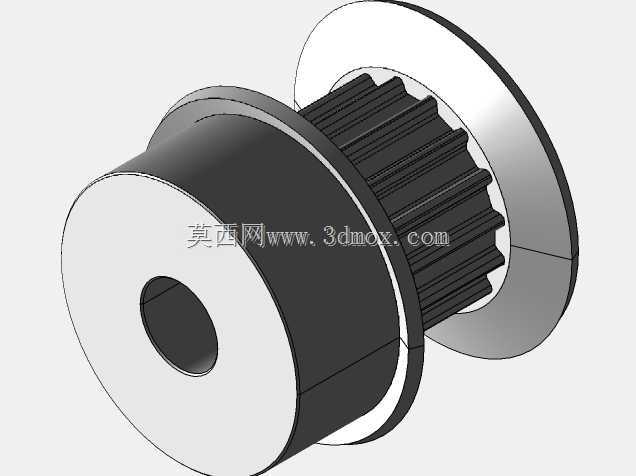

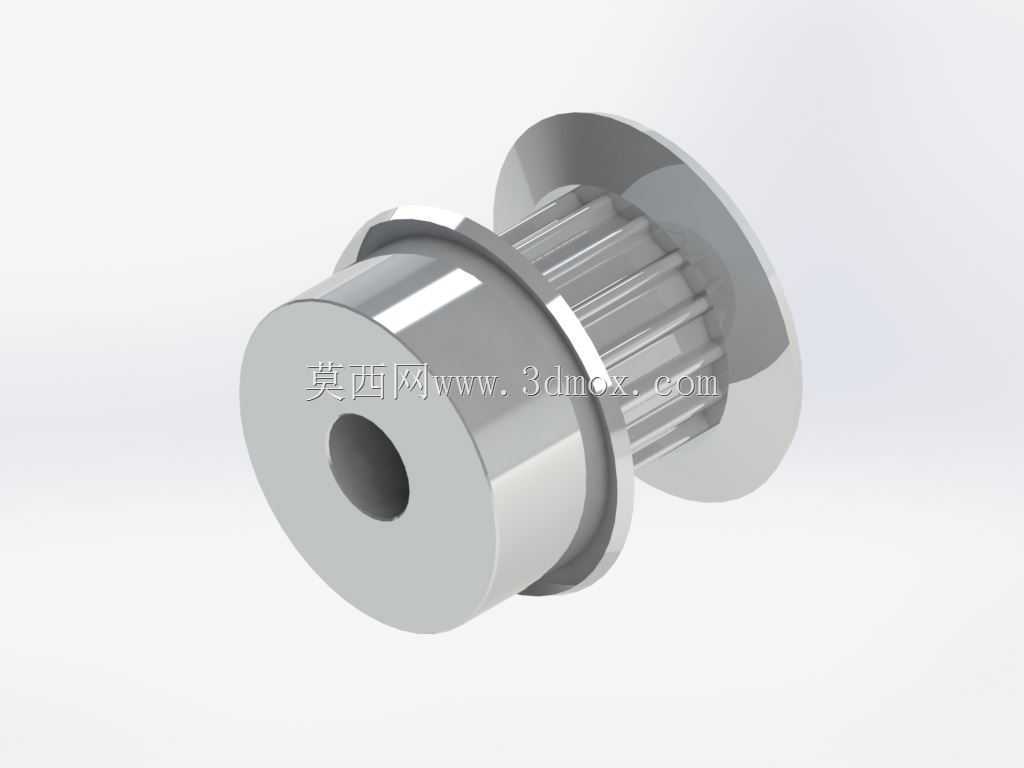

T2.5型16齿5mm孔径同步带轮结构

　　这款同步带轮是针对小载荷精密传动场景开发的传动部件，目前在桌面级3D打印机的运动轴传动结构中应用十分广泛，同时也可适配小型自动化送料机构、桌面型检测设备的直线运动模组等对传动精度有一定要求的轻载传动场景。从实际使用需求出发，这类小规格同步带轮的核心作用是通过与T2.5节距的同步带啮合，将电机输出的旋转运动无滑差地传递给运动负载，保证传动比恒定，避免传动过程中的丢步问题，这一点在3D打印机的X/Y轴运动控制中尤为关键——一旦带轮与齿带啮合出现间隙或者滑差，就会直接导致打印件出现层纹偏移、尺寸超差等质量问题。

　　在功能特性设计上，这款带轮采用了双侧挡边的结构形式，挡边的高度略高于带轮齿顶圆直径，能够在装配和运行过程中限制同步带的轴向窜动，避免高速往复运动时同步带从带轮齿槽中脱出，这一设计细节在长行程往复运动的轴系中十分必要，很多早期的小型设备带轮省略了双侧挡边，实际运行中经常出现皮带跑偏掉带的故障，需要频繁停机调整，严重影响设备运行稳定性。带轮的内孔设计为5mm直径的光孔，适配市面上绝大多数42型步进电机、20/28系列伺服电机的输出轴径，孔侧预留了紧定螺钉安装位（模型中已做对应结构避让），装配时可以通过紧定螺钉将带轮与电机轴锁紧，防止带轮与轴之间出现相对转动，保证传动扭矩的可靠传递。

　　齿形部分严格遵循T2.5同步带轮的啮合参数设计，齿槽的轮廓曲线采用渐开线拟合的标准齿形，齿距误差控制在极小范围内，保证与对应规格同步带啮合时齿面接触均匀，不会出现卡齿、咬带的问题，同时降低啮合过程中的噪音和磨损。带轮的齿宽尺寸匹配常用宽度的T2.5同步带，既不会因为齿宽过窄导致皮带侧边与挡边持续摩擦，也不会因为齿宽过大造成不必要的结构尺寸浪费。带轮的轮毂部分做了阶梯式设计，靠近电机安装侧的轮毂直径略大于齿根圆直径，既保证了带轮与电机轴配合段的长度足够，提升锁紧后的连接刚度，又避免了轮毂过长占用过多的轴端安装空间，适配紧凑的设备内部布局。

　　从安装边界来看，这款带轮的整体外径、挡边外径、总长度都经过了尺寸校核，安装时不需要额外修改周边的安装板结构，只要电机轴伸长度满足轮毂配合长度要求，就可以直接装配使用。带轮的端面做了倒角处理，既方便装配时同步带的套入，也去除了机加工过程中产生的锐边毛刺，避免装配时划伤操作人员或者皮带表面。在3D打印机的应用场景中，这款带轮通常搭配2mm带宽的T2.5同步带使用，能够满足0.01mm级别的运动定位精度要求，即使在高速打印的往复运动工况下，也能保持稳定的传动性能，不会因为带轮本身的形位误差导致运动精度下降。

　　设计过程中还充分考虑了轻量化需求，在保证带轮整体结构强度、满足额定传动扭矩要求的前提下，对非配合面的壁厚做了优化，既减少了材料消耗，也降低了带轮自身的转动惯量，对于需要频繁正反转的运动轴来说，更低的转动惯量意味着电机启停时的动态响应更好，能够有效减少电机的负载波动，提升运动控制的平顺性。齿面的粗糙度要求也做了对应设定，实际加工时齿面不需要过高的抛光精度，只要保证齿形轮廓准确，就可以满足长期使用的耐磨要求，过高的表面精度反而会提升加工成本，对于这类民用级别的精密传动件来说，性价比和可靠性的平衡是设计时需要重点考量的因素。
