适配ArduinoUnoR3的无螺丝卡扣式安装底座

　　在嵌入式开发、创客项目搭建、小型智能设备原型验证的场景中，开发板的固定安装一直是容易被忽略却直接影响项目稳定性的环节。传统Arduino Uno R3的固定方式多依赖螺丝配合铜柱，不仅需要额外准备紧固件，在频繁调整接线、更换模块的原型迭代阶段，反复拆装螺丝会耗费大量调试时间，家用桌面级3D打印制作的常规安装座，常因打印精度偏差出现螺孔对位不准、螺丝拧入后柱体开裂的问题，无法满足快速迭代的使用需求。这款无螺丝底座的设计，正是针对桌面级FDM3D打印的工艺特性做了定向优化，从结构根源上规避了螺孔打印失效的问题。

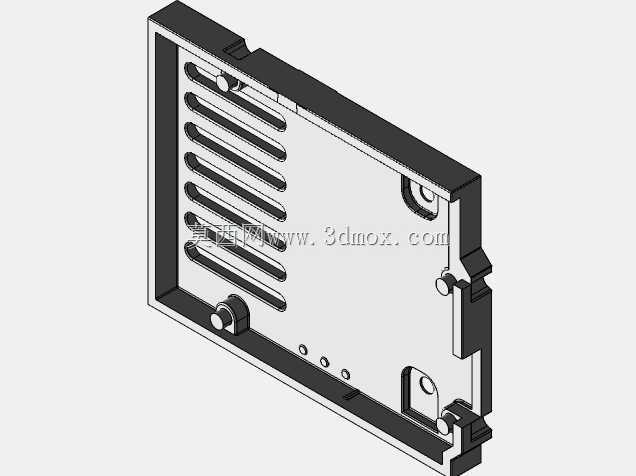

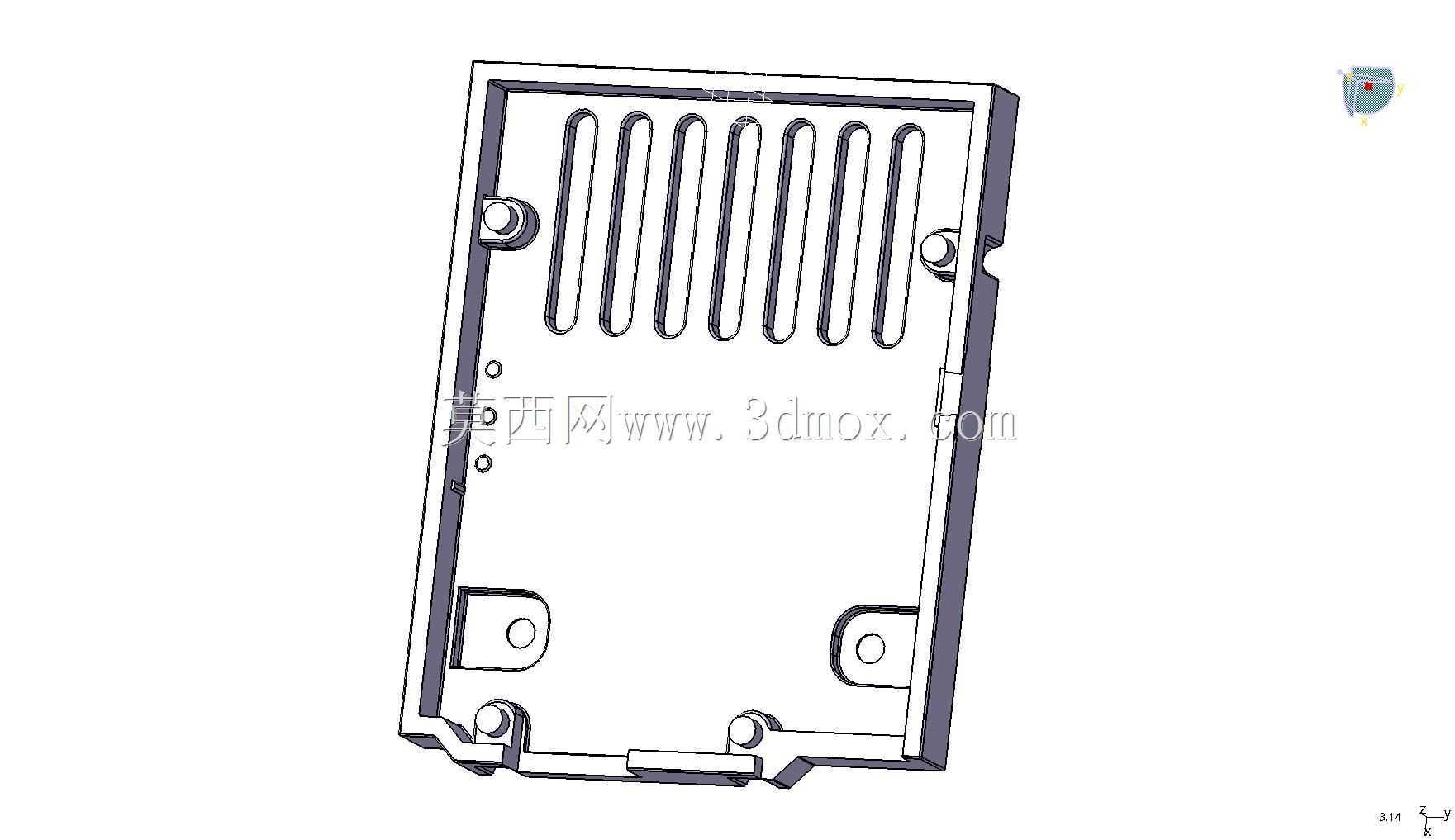

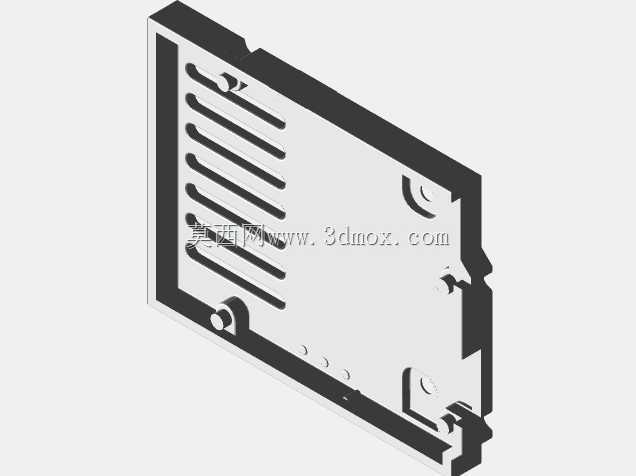

　　从功能特性来看，这款底座完全围绕Arduino Uno R3的板型轮廓做适配，底座边缘设置的围边可以精准卡住开发板的侧边，限制板件的水平方向窜动，原本对应开发板安装孔的位置，没有设计传统的螺柱结构，而是替换成了带微小斜度的摩擦卡扣，卡扣的凸起尺寸经过反复调试，既可以依靠塑料本身的弹性形变卡入开发板的安装孔，实现垂直方向的限位，又不会因为过盈量过大导致安装时需要过度用力掰动板件，避免开发板上的贴片元件受外力损伤。底座一侧设计的多道平行通槽，既可以减轻打印时的材料消耗，降低底座整体重量，又能在开发板长时间运行时提供通风散热的通道，避免开发板底部的稳压芯片、功率元件因为密闭空间积热出现工作不稳定的情况。底座侧边预留的卡扣结构，还可以实现多个同规格底座的并排拼接，在需要多块开发板联动的项目中，能够快速实现多板的整齐排布，不需要额外设计拼接支架。

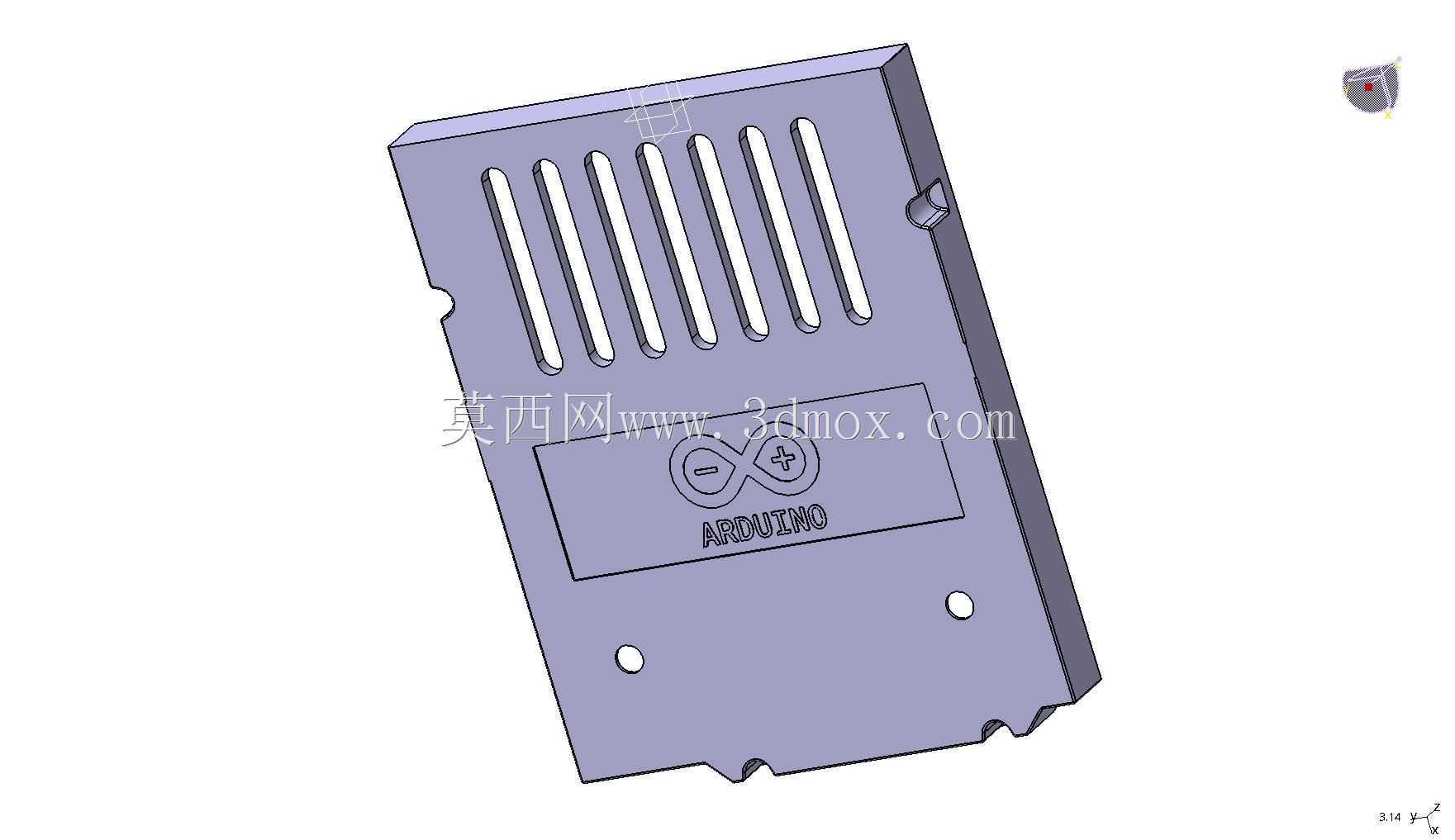

　　设计过程中，充分考虑了家用3D打印机的成型精度限制，所有卡扣的最小壁厚都控制在1.5mm以上，避免打印时出现填充不足、结构脆弱的问题，所有转角位置都做了R0.8mm的圆角处理，既减少打印时的应力集中，避免底座从打印平台取下后出现翘曲变形，也能去除锐边，防止安装时划伤手部或者开发板的线路绝缘层。底座的底部做了0.2mm的微凸支脚，让底座放置在桌面时不会因为底面打印的细微不平整出现晃动，支脚的分布对应开发板上重量较大的接口位置，放置时的稳定性更好。

　　从安装边界来看，底座的整体外轮廓尺寸比Arduino Uno R3开发板单边大出2mm，围边高度为5mm，刚好覆盖开发板的侧边厚度，不会遮挡开发板上的排针、接口位置，所有USB口、电源口、排针接口的对应位置都做了避让缺口，安装后所有外接接口都可以正常插拔，不会被底座结构干涉。卡扣的有效卡合深度为1.2mm，安装后开发板与底座底面之间保留1mm的间隙，既可以容纳开发板底部焊点的凸起，避免焊点直接接触底座造成短路，也能形成底部的空气流通层，提升散热效果。这款底座不需要任何额外的紧固件，只需要将开发板对准围边位置轻轻下压，听到卡扣卡入的轻微声响即可完成固定，拆卸时只需要轻轻拨开侧边的卡扣即可取下开发板，整个拆装过程不需要任何工具，非常适合原型开发阶段频繁调整硬件的使用场景，也可以直接用于小型智能设备的最终安装固定，配合3D打印的上盖即可组成完整的设备外壳。

　　在实际使用场景中，不管是创客在桌面搭建临时测试项目，还是学生做电子竞赛的作品安装，或是小型智能硬件的小批量原型制作，这款底座都能提供可靠的固定效果，相比传统螺丝固定的底座，它的打印成功率更高，不需要后期对螺孔进行攻丝、打磨处理，打印完成后去除支撑即可直接使用，对打印材料的适应性也更强，PLA、PETG等常用桌面打印材料都可以满足结构强度要求，不需要使用高强度的工程塑料即可实现可靠的卡扣固定效果。
