3D打印机送料黄铜直齿轮26齿

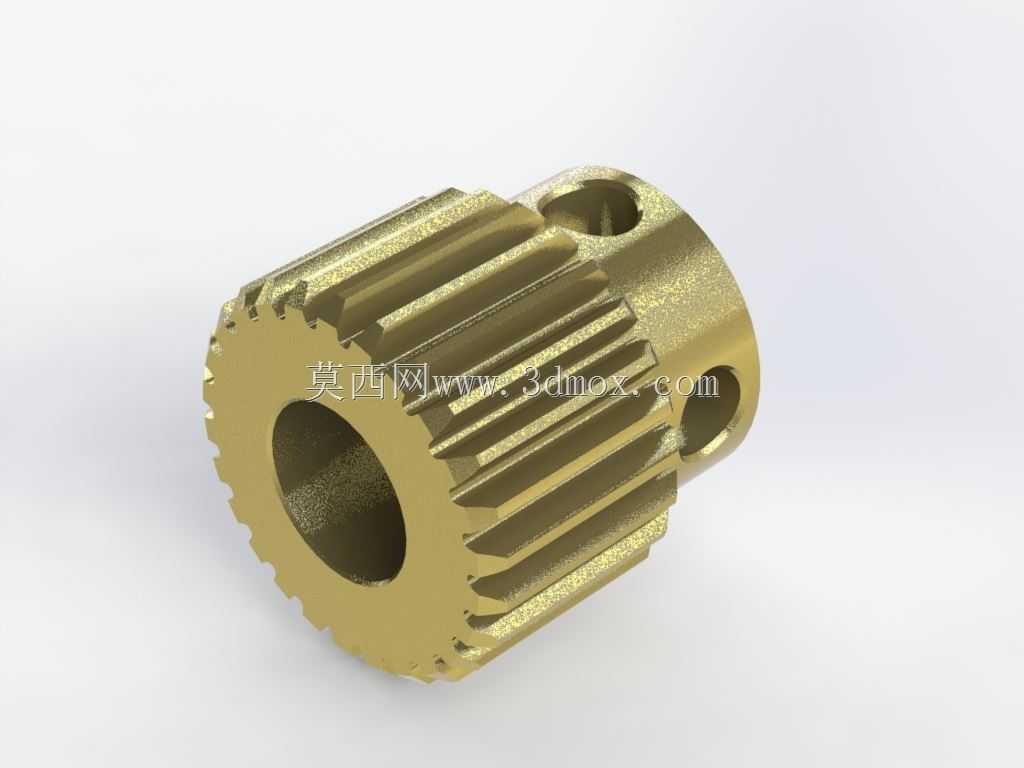

　　在桌面级FDM熔融沉积成型设备的挤出端，耗材能否被稳定、均匀地推送进热端喉管，直接决定了打印件的层纹质量与堵头概率，而这套送料机构里承担主动咬合、驱动耗材行进的核心零件，正是这枚一体式黄铜直齿轮。它没有采用常规传动箱里大模数重载齿轮的设计取向，而是围绕1.75mm耗材的挤出工况做了针对性取舍：齿顶圆控制在11.2mm，齿数取26，属于小模数细密齿型，齿面沿轴向开出多道平行直齿，既可以在挤出轮压紧耗材时，用齿尖轻微嵌入PLA、ABS这类柔性耗材表面形成可靠摩擦力，又不会因为齿形过深把耗材咬碎、切出碎屑掉入送料通道造成卡料。

　　从安装边界来看，这枚齿轮的中心通孔孔径为5mm，恰好匹配市面上绝大多数42步进电机的输出轴直径，孔壁与电机轴采用间隙配合预装，侧面径向加工出两个贯通的紧定螺钉孔，装配时将紧定螺钉顶在步进电机轴的铣扁平面上，就能完全锁死周向相对位置，避免高速进退料时齿轮跟转打滑。齿轮整体为短圆柱筒状结构，轴向长度紧凑，装入挤出机支架后，两侧端面和送料从动臂、轴承座之间只留出极小的窜动间隙，不需要额外加装轴套定位，就能让齿面中段精准对准耗材走丝的中心路径，让耗材在整个推送行程里始终和齿面有效接触。

　　选用黄铜作为坯料材质也是这类送料齿轮的典型工程选择：黄铜本身自润滑性好，和挤出机常用的PLA耗材、铝合金支架之间摩擦系数低，长期往复进退料时齿面不容易粘住融化溢出的少量耗材；同时黄铜的切削加工性能优异，小模数齿形可以一次铣削成型，齿形精度一致性高，不像注塑齿轮那样容易出现拔模斜度导致齿厚不均；黄铜的硬度远高于塑料齿轮，长期使用齿尖不会磨损变圆，能长期保持对耗材的咬合力，也不会像钢制齿轮那样生锈，在打印ABS、尼龙这类需要恒温机箱的湿热环境里也能稳定工作。

　　实际装机调试时，这枚齿轮的安装位置有明确的约束：齿面的工作段必须正对挤出机的从动轴承（或从动压料齿轮），径向两个紧定孔的方位要错开耗材走丝通道，避免螺钉突出刮擦耗材；齿轮装入电机轴后，要保证端面和电机安装法兰之间留出0.1到0.2mm的轴向间隙，不能完全顶死，否则电机转动时会出现额外阻尼，导致挤出步进电机丢步、出料量不足。和普通光面挤出轮相比，这种26齿的直齿结构每转动一圈，齿面和耗材的咬合接触点更多，推送耗材的线速度更均匀，在打印小层高、高精度薄壁件时，出料的脉动效应明显更小，不会出现周期性的料丝粗细不均。

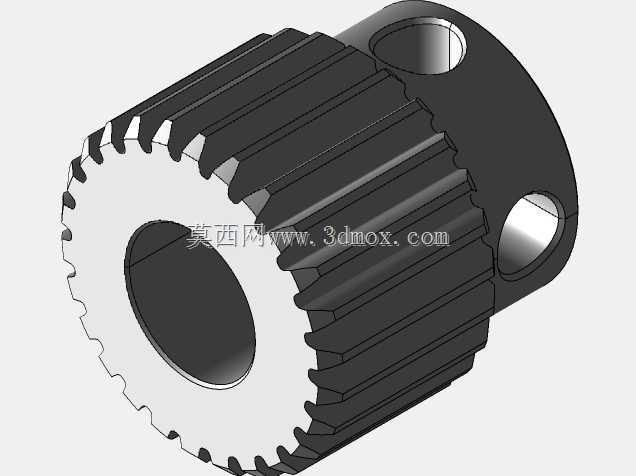

　　从三维建模的角度还原这个零件时，首先要以5mm内孔为同轴基准建立回转体，先拉出齿轮的外圆柱基体，再按照小模数直齿轮的渐开线齿形参数生成26个均匀分布的轮齿，齿顶圆直径约束到11.2mm，齿根处保留足够的圆角过渡，避免热处理或长期受力时齿根出现应力集中；之后在筒体侧面的径向位置创建两个垂直于内孔轴线的螺纹孔，两个孔沿周向错开90度分布，保证紧定螺钉锁紧时受力均匀，不会把齿轮顶偏导致内孔和电机轴不同心。建模时还要特别注意轮齿两端的倒角处理，齿顶边缘做微小的C0.2倒角，既可以去除加工后的锐边，也能避免耗材进出咬合区时被锐边刮出多余碎屑。

　　这类小齿轮的应用场景并不只局限于3D打印机送料机构，在小型桌面数控雕刻机的进给传动、微型蠕动泵的辊子驱动、小型自动化设备的轻载同步传动工位里，只要安装轴径为5mm、需要小体积大传动比的轻载动力传递，这枚齿轮都可以作为主动件适配，搭配同模数的从动直齿轮就能组成紧凑的减速传动组，在有限的安装空间里实现稳定的低扭矩动力输出。整个零件没有复杂的曲面特征，所有加工面都是回转面、直齿面和径向孔，不管是数控车削后铣齿，还是小型精密铸造后二次精加工，都能很低成本地批量制造，完全适配桌面设备量产时的零部件采购需求。
