LynxmotionSSC32伺服控制器结构建模

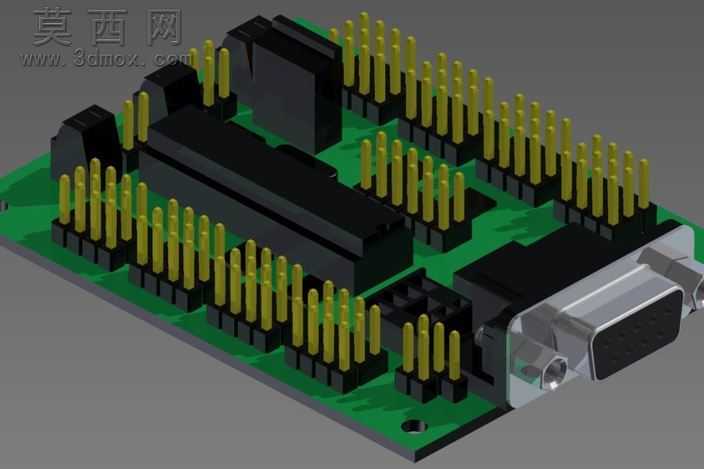

本模型为LynxmotionSSC32伺服控制器的三维建模成果，建模过程以还原实物结构细节为核心目标，依托Autodesk Inventor软件完成全流程的参数化搭建。建模初期先对控制器的整体尺寸进行比例校准，以PCB基板为基准平面绘制草图，先完成绿色基板的基础实体建模，精准预留出板上的安装定位孔位，确保孔位的直径、位置与实物完全匹配。随后针对板上的核心元器件进行分步建模：首先是多组金色排针结构，每一根排针都按照真实的针脚直径、长度、排布间距进行阵列生成，排针底部的黑色塑料基座也单独建模，还原基座的方正轮廓与排针的插接高度差，不同区域的排针组按照实际功能分区排布，严格对应伺服通道的引脚定义位置。之后完成板上的黑色接插件建模，还原接插件的凹凸卡扣结构、插槽轮廓，以及接插件与PCB板的贴合安装关系，确保接插件的安装位置不与周边排针产生结构干涉。板侧的D型串口接口是建模的细节重点，单独还原了金属外壳的梯形轮廓、接口内部的针脚排布、金属外壳上的固定螺丝孔位，以及接口与PCB板边缘的衔接结构，金属外壳部分赋予哑光金属材质，模拟真实串口的金属质感。材质渲染阶段，PCB基板赋予哑光深绿色PCB材质，表面添加细微的磨砂纹理还原真实电路板的触感；排针部分赋予亮面金色金属材质，模拟镀金排针的金属光泽；黑色塑料基座与接插件赋予哑光黑色工程塑料材质，调整材质的粗糙度参数，还原塑料件的漫反射效果；串口金属外壳赋予半哑光锡色金属材质，区分于排针的金色质感，让不同部件的材质层次清晰可辨。建模过程中严格遵循实物的装配逻辑，所有元器件的安装高度、相对位置都经过反复核对，确保整体模型的装配关系准确，既可以用于产品结构展示，也可用于机械臂等配套设备的装配干涉检查，完整还原了这款多通道伺服控制器的硬件结构特征，清晰呈现了PCB板载元器件的布局逻辑与接口形态。
