单轨吊车临时固定轨道结构三维设计

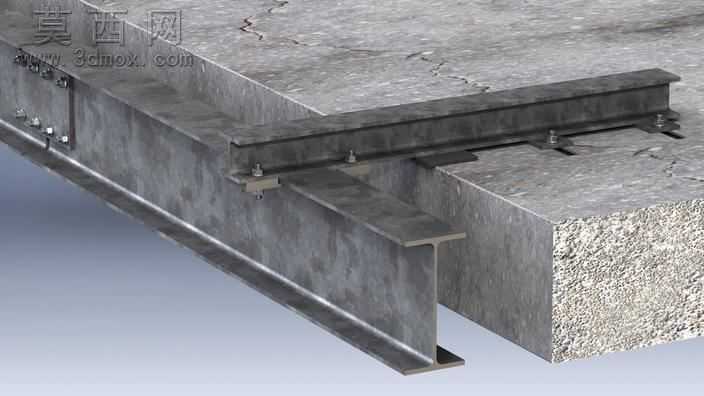

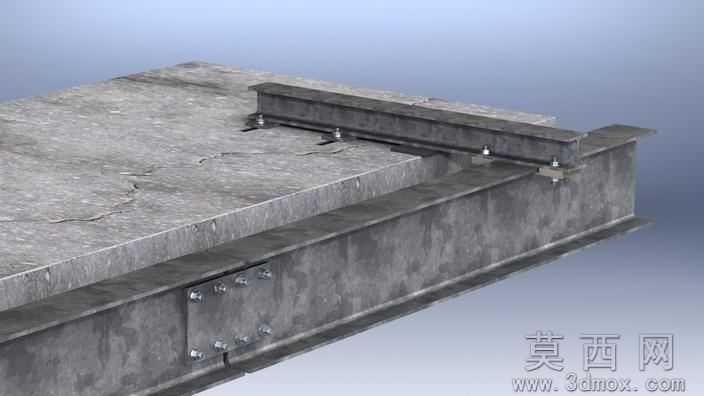

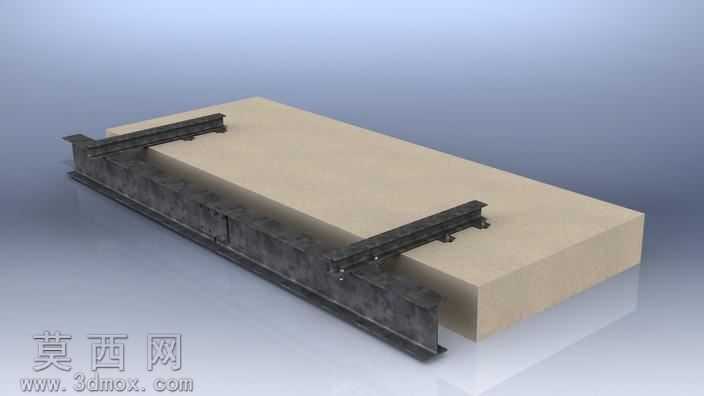

本模型采用SolidWorks进行全参数化三维建模，整体围绕单轨吊车临时固定轨道的实际应用场景展开设计，完整还原了轨道与混凝土板的装配关系。建模过程中首先对IPE300规格的轨道主体进行特征构建，通过拉伸、切除等基础命令生成轨道的型钢截面轮廓，再对轨道的连接孔位、端部拼接结构进行细节刻画，保证轨道段之间的拼接公差符合实际安装要求。随后对HE100B规格的支腿结构进行建模，还原支腿与轨道、混凝土板的连接固定结构，支腿的支撑角度、接触端面均按照实际受力需求设计，确保临时轨道的结构稳定性。模型中对混凝土承载板采用实体建模，还原其与轨道支腿的接触定位关系，同时对铸板固定结构进行精细化建模，还原其卡在通道halfsens位置的结构形态，体现无需钻入混凝土、不干扰钢筋排布的安装设计思路。材质渲染阶段，对轨道、支腿等金属构件赋予深色金属材质，添加磨损质感的纹理贴图还原工业构件的真实使用状态，对混凝土板赋予哑光混凝土材质，调整粗糙度、反射参数模拟真实混凝土的表面质感，整体渲染采用柔和的工业展示光源，突出结构的装配关系与形态特征。结构设计上充分考虑临时轨道的安装便捷性，独立的安装结构无需依托塔式起重机即可完成提升机零件即单轨小车的安装承载，铸板结构同时兼顾修复支撑幕墙墙板熔覆括号的功能，所有连接部位的孔位、卡扣结构均按照实际安装逻辑设计，无冗余结构，各部件之间的装配约束完整，可直接用于装配干涉检查、安装流程模拟，也可作为临时吊装轨道设计的参考模型，帮助设计人员快速理解该类轨道的结构组成与安装逻辑，为同类型临时承载轨道的设计提供直观的三维参考。
