阶梯传动轴机械零件工程设计方案

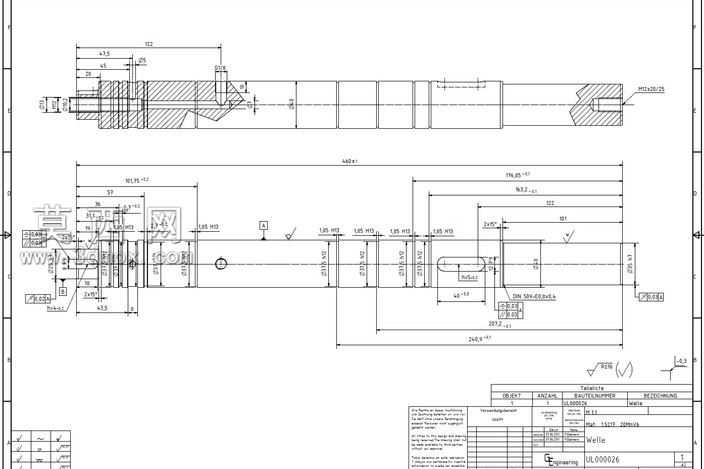

本作品为阶梯传动轴的三维建模与工程设计方案，建模阶段严格遵循机械设计规范，以回转体特征为基础进行参数化构建，首先确定轴的各段基准轴线，通过拉伸、旋转等基础特征完成轴体主体轮廓的搭建，针对轴上的键槽、退刀槽、倒角、中心孔等细部结构，采用切除拉伸、旋转切除、倒角等特征命令精准还原，所有尺寸参数均严格匹配工程图纸的公差要求，对配合轴径、安装定位面的尺寸精度进行参数化约束，确保模型可直接对接后续的工程分析与加工环节。材质配置上根据传动轴的实际工况选用合金结构钢材质，在三维软件中赋予对应的金属材质属性，调整材质的粗糙度、反光度参数，还原调质处理后轴类零件的表面质感，同时对不同功能段的表面进行区分设置，比如配合面设置为磨削后的高光金属质感，非配合面设置为粗加工的哑光质感，清晰区分各轴段的加工要求。结构设计上充分考虑轴的传动与定位需求，各轴段的直径变化遵循应力分布规律，从输入端到输出端的轴径过渡处均设计有圆角过渡，避免应力集中，键槽的位置与尺寸匹配标准传动件的安装要求，退刀槽的宽度与深度符合机械加工的工艺规范，轴端的中心孔设置满足车床加工的定位基准要求，同时对轴上的螺纹段、密封槽等结构进行了标准化设计，确保各结构可适配对应的标准紧固件与密封件。设计思路围绕传动稳定性与加工可行性展开，前期梳理轴的载荷传递路径，确定各轴段的受力大小，以此为依据匹配对应的轴径尺寸，建模过程中同步校验各结构的加工工艺性，避免出现无法加工或加工难度过高的结构，同时预留合理的装配间隙，确保轴上安装的齿轮、轴承、联轴器等传动件可顺利装配定位，最终完成的三维模型可直接生成符合国标的工程图纸，也可导入有限元分析软件进行刚度、强度校核，为轴类零件的实际生产提供完整的数字化设计依据。
