机器人用悬停板电机安装固定支架结构

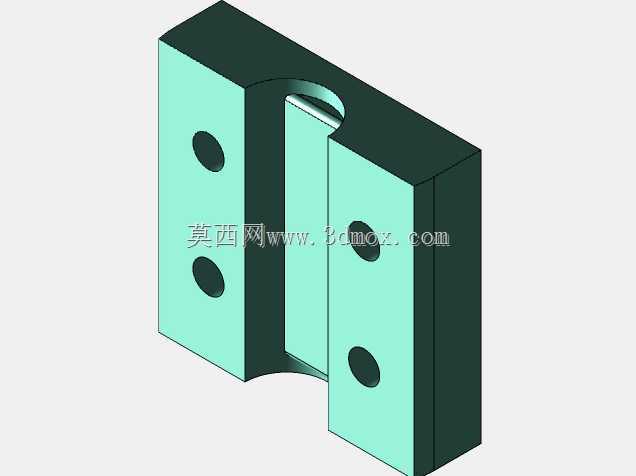

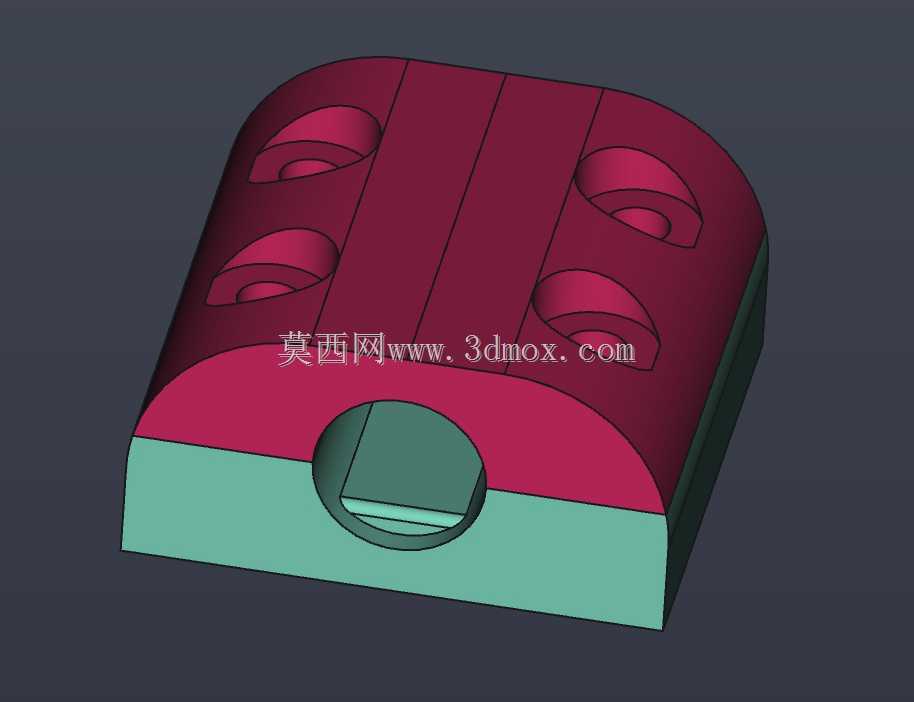

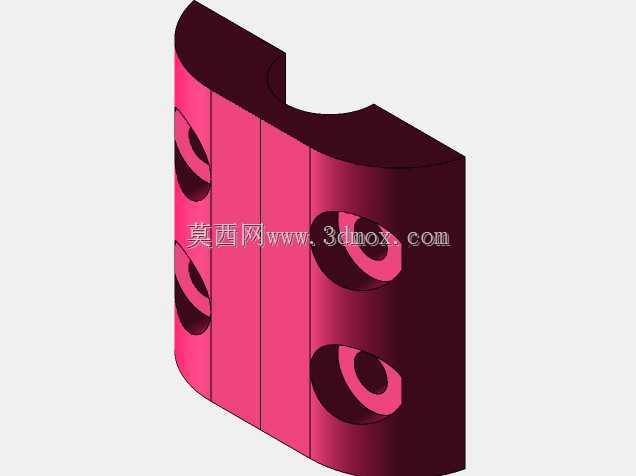

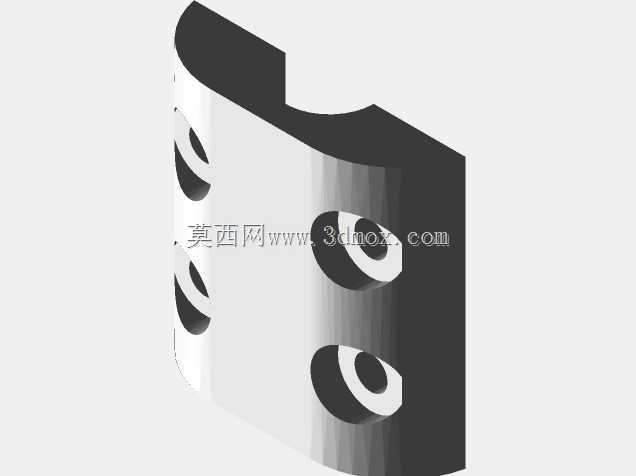

　　在小型移动机器人、气垫板改装类设备的结构搭建过程中，动力单元的安装定位精度直接决定了设备运行的平稳性，尤其是经过用途调整的气垫板电机，其输出轴的同轴度、安装面的贴合度如果出现偏差，很容易在运行过程中产生异常振动，甚至出现传动卡滞、动力输出损耗过大的问题，这款支架就是针对这类改装场景下的电机安装需求设计的专用固定结构。从实际应用场景来看，这类支架多用于小型轮式机器人、教学类移动实验平台、个人改装的小型代步装置上，用来承接气垫板电机与设备主体框架的连接，不需要额外加工复杂的转接面，就能实现电机的快速定位安装。从结构功能上看，支架主体采用上下分层的组合式结构，下半部分为带半圆安装槽的基座，上半部分为带四个沉头安装孔的压合块，

　　中间的半圆槽拼合后形成完整的电机轴容纳腔，腔体内侧预留了与电机输出端定位平面匹配的扁位结构，安装时不需要额外做周向定位，就能避免电机运行过程中出现支架跟转的问题。四个沉头孔呈对称分布在压合块的四个角位，安装时可以从上方直接穿入固定螺丝，将上下两部分锁紧，同时把电机壳体牢牢夹持在中间的腔体内，沉头结构可以保证螺丝安装完成后端面不突出支架上表面，不会和上方安装的其他设备部件产生干涉。设计过程中优先考虑了安装边界的适配性，支架整体外轮廓做了圆角过渡处理，下半部分基座的底面为完整平面，可以直接贴合在机器人的底盘安装面上，不需要额外加工避让槽，上半部分压合块的顶面同样为平面，预留了足够的空间可以叠加安装传感器、控制板等其他部件。

　　中间的安装腔尺寸完全匹配常规气垫板电机的输出端外径，夹持面做了微幅的过盈设计，锁紧后可以保证电机和支架之间没有相对窜动，同时不会因为夹持力过大导致电机壳体出现变形。从安装流程的角度考虑，这款支架的结构设计尽可能减少了现场加工的工作量，不需要对电机本体做任何改装，只需要将电机放置在下半部分基座的半圆槽内，对齐扁位后扣合上半部分的压块，锁紧四个角的固定螺丝，就可以完成电机在支架上的固定，之后再通过支架底面或者侧面的安装位，将整个动力单元固定到机器人主体框架上即可。在实际选型使用时，需要注意核对电机输出端的外径尺寸和支架内腔的匹配度，同时确认四个安装孔的孔位和自身设备框架的安装孔位是否对齐，支架的整体高度控制在较低的范围内，

　　可以有效降低动力单元的安装重心，提升小型移动设备运行时的稳定性，避免因为重心过高导致设备转向时出现侧翻的问题。另外，支架的分体式结构也方便后期的电机维护更换，不需要拆卸整个支架和设备框架的连接，只需要松开上方四个沉头孔的螺丝，取下上半部分压块，就可以直接将电机从腔体内抽出，大幅降低了后期维护的拆装工作量。对于做小型机器人改装、教学实验平台搭建的结构设计人员来说，这类专用支架可以省去自行设计电机安装结构、反复校核安装尺寸的过程，直接套用就能满足气垫板电机的固定需求，有效缩短设备的结构开发周期。
