工业排风除尘箱体结构三维设计

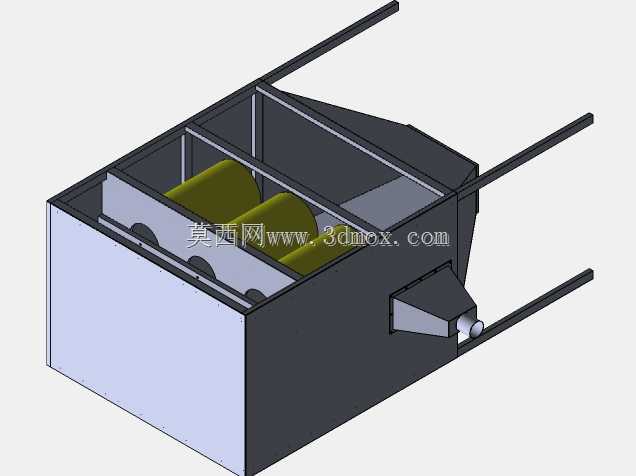

　　在工业车间扬尘治理、生产工位废气收集的场景中，这类排风箱体是集中式通风除尘系统的核心前端处理单元，区别于管道直排的简易结构，该箱体承担着气流缓冲、大颗粒尘粒预沉降、风道导流的多重作用，避免高浓度含尘气流直接冲击后端滤袋或风机叶轮，大幅延长后续过滤组件与动力单元的使用寿命。从结构设计逻辑来看，整个箱体采用框架加蒙皮的钣金拼接思路，外部框架使用标准型钢焊接成型，为整体结构提供足够的抗形变能力，毕竟工业现场安装后往往要对接较长的通风管道，运行过程中管道振动、气流脉动都会对箱体施加持续的交变载荷，框架的截面选型经过受力校核，保证满负荷运行时侧壁形变量控制在允许范围内，不会出现蒙皮鼓动、焊缝开裂的问题。箱体正面采用整块可拆卸式面板设计，

　　通过周边布置的紧固件与框架连接，日常运维时可以快速拆开面板，清理内部沉降的积尘，检查内部导流部件的磨损情况，不需要对整体管道进行大规模拆解，能有效降低现场运维的工时成本。箱体内部设置的双辊式导流结构，并非用于物料输送，而是对进入箱体的紊乱气流进行整流，含尘气流从侧下方的锥形进风口进入箱体后，首先遇到倾斜布置的导流板，气流方向被引导至箱体上部的扩容腔，气流流速在扩容腔内快速下降，裹挟的大粒径金属切屑、焊接烟尘团、物料粉尘在重力作用下自然沉降到箱体底部的积尘区，避免这些硬质颗粒直接被气流带入后端管道造成管道磨损或者滤料穿孔。箱体两侧向外延伸的长条形结构是对接上部排风管道的连接臂，臂体内部设置有平滑过渡的导流面，

　　不会出现直角拐弯造成的风阻激增，连接臂的端部采用标准法兰接口，现场安装时可以直接和对应管径的通风管道对接，不需要额外制作变径接头，法兰上的螺栓孔位置按照通用通风管道标准设计，适配市面上绝大多数工业通风管道的安装尺寸。从安装边界来看，该箱体整体采用卧式布置，底部预留有地脚安装孔，可以直接固定在车间地面的混凝土基础上，也可以通过支架架设在生产工位的侧上方，整体重心偏下，即使架高安装也能保证足够的稳定性，不需要额外设置斜拉支撑。侧下方的进风口采用渐缩式锥形设计，接口位置预留了和工位吸尘罩对接的法兰面，进风口的轴线与箱体底面呈一定倾角，能让进入箱体的气流自然形成旋流，进一步提升大颗粒尘粒的预分离效率，减少进入后续过滤段的粉尘浓度。

　　在细节设计上，箱体所有的拼接焊缝都采用连续密封焊，避免含尘气流从焊缝缝隙泄漏造成二次扬尘，内部导流部件的边缘都做了折边处理，一方面提升部件自身的结构刚度，另一方面避免气流经过尖锐边缘时产生涡流噪音，降低设备运行时的现场噪声值。箱体顶部没有设置额外的凸起结构，安装时可以紧贴车间立柱或者墙面布置，不需要预留过多的顶部操作空间，积尘区的底部设置成向清灰口倾斜的斜面，沉降下来的积尘会自然滑向清灰口位置，运维人员打开清灰口就能快速排出积尘，不会在箱体底部形成积尘死角。这类结构的排风箱体适配机械加工车间焊接工位、打磨工位、粉料投料工位的局部排风需求，单台设备可以同时覆盖两个相邻的产尘工位，相比每个工位单独设置小型排风扇的方案，整体通风效率更高，能耗更低，也便于后续集中对接除尘净化主机，实现粉尘的统一收集处理。
